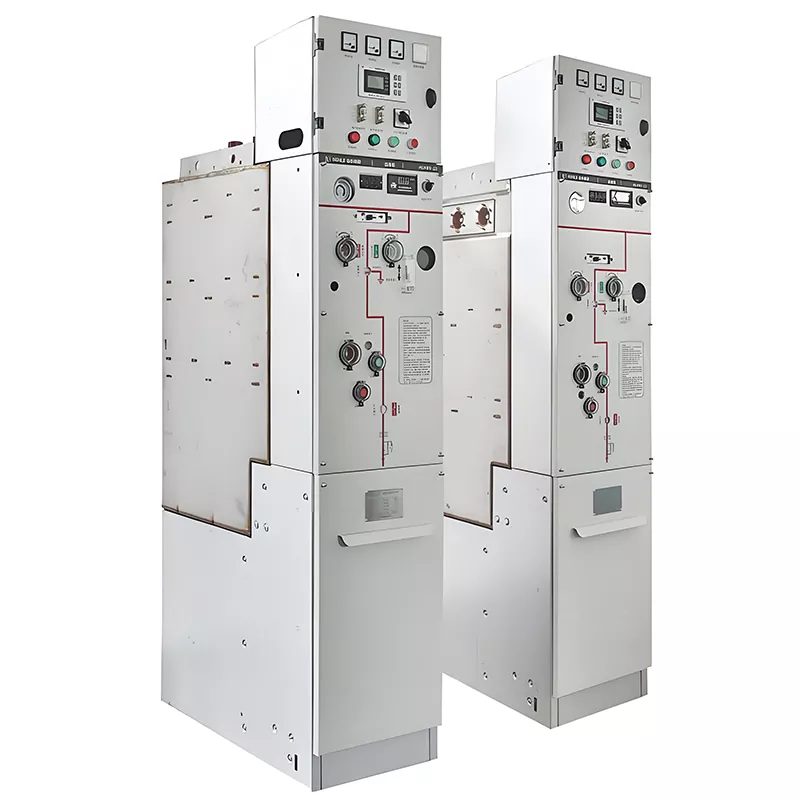

Sf6 Μονωμένος Δακτύλιος Κύρια Μονάδα RMU 11kV

Το Huajidian Sf6 Insulated Ring Main Unit RMU 11kV είναι ένα φιλικό προς το περιβάλλον πλήρες σύνολο ισχύος υψηλής τάσης εξοπλισμός διανομής που πληροί τα εθνικά και βιομηχανικά πρότυπα και είναι κατάλληλος για 12kV, 50Hz τριφασικό AC σε εσωτερικούς χώρους συστήματα διανομής ηλεκτρικής ενέργειας. Το προϊόν χρησιμοποιεί φιλικό προς το περιβάλλον ξηρό αέρα και άζωτο αντί για θείο μόνωση εξαφθοριδίου (SF6), επιτυγχάνοντας μηδενικές εκπομπές αερίων θερμοκηπίου SF6 σε όλο τον κύκλο ζωής του, ευθυγραμμίζοντας με περιβαλλοντικές πολιτικές διπλού άνθρακα.

Ο εξοπλισμός ενσωματώνει διακόπτες φορτίου, διακόπτες γείωσης, ολοκληρωμένες μονάδες προστασίας και μέτρησης και έξυπνες μονάδες παρακολούθησης, επιτυγχάνοντας ολοκληρωμένο έλεγχο διανομής ισχύος, προστασία σφαλμάτων και δεδομένα παρακολούθηση. Με τη συμπαγή του δομή, την πλήρως σφραγισμένη προστασία, τη λειτουργία χωρίς συντήρηση και το ισχυρό περιβάλλον προσαρμοστικότητα, έχει αποδειχθεί στην αγορά για μεγάλο χρονικό διάστημα και έχει γίνει ένα κύριο προϊόν για χαμηλές εκπομπές άνθρακα αναβαθμίσεις του δικτύου ηλεκτρικής ενέργειας, καθιστώντας το μια προτιμώμενη λύση προμηθευτή εξοπλισμού διανομής ηλεκτρικής ενέργειας υψηλής ποιότητας για τη μηχανική πελάτες.

Βασικές Τεχνικές Παράμετροι

Βασικές Λειτουργίες Προϊόντος

1. Ευέλικτη εναλλαγή τροφοδοτικού

Ο εξοπλισμός υποστηρίζει πολλαπλούς τρόπους τροφοδοσίας, συμπεριλαμβανομένου του δικτύου δακτυλίου, ενός άκρου και διπλής παροχής ρεύματος, επιτρέποντας την τμηματοποίηση γραμμής, τη διασύνδεση του δικτύου και την ταχεία εναλλαγή ισχύος. Αυτό αποτρέπει αποτελεσματικά την ισχύ μεγάλης κλίμακας διακοπές και εξασφαλίζει συνεχή και σταθερή παροχή ρεύματος για αστικά δίκτυα διανομής ηλεκτρικής ενέργειας, βιομηχανικά πάρκα και νέα ενεργειακά έργα.

2. Ολοκληρωμένη προστασία από σφάλματα

Η ενσωματωμένη ενσωματωμένη συσκευή προστασίας ενσωματώνει πολλαπλές λειτουργίες προστασίας, συμπεριλαμβανομένης της στιγμιαίας υπερέντασης, Προστασία μηδενικής ακολουθίας, υπέρτασης, χαμηλής τάσης και απώλειας φάσης. Μπορεί να αποσυνδέσει γρήγορα τις ελαττωματικές γραμμές χιλιοστά του δευτερολέπτου, αποτρέποντας τη διάδοση σφαλμάτων και βελτιώνοντας σημαντικά την ασφάλεια και τη σταθερότητα του ηλεκτρικού δικτύου λειτουργία.

3. Έξυπνη απομακρυσμένη παρακολούθηση

Η κύρια μονάδα δακτυλίου με μόνωση SF6 RMU 11kV είναι εξοπλισμένη με μονάδα λήψης δεδομένων υψηλής ακρίβειας, η οποία συλλέγει δεδομένα σε πραγματικό χρόνο για την τάση, το ρεύμα, την ισχύ και την κατάσταση του διακόπτη του εξοπλισμού. Υποστηρίζει απομακρυσμένη επικοινωνία, φόντο παρακολούθηση και αυτόματοι συναγερμοί βλαβών, που επιτρέπουν την έξυπνη λειτουργία του εξοπλισμού διανομής ηλεκτρικής ενέργειας χωρίς επίβλεψη.

Βασικά Πλεονεκτήματα Προϊόντος

1. Πράσινο και χαμηλών εκπομπών άνθρακα, προσαρμογή σε πολιτικές διπλού άνθρακα

Εγκαταλείπει εντελώς την τεχνολογία μόνωσης αερίων θερμοκηπίου SF6, χρησιμοποιώντας μη τοξικό και απαλλαγμένο από ρύπανση ξηρό αέρα και άζωτο ως μέσο μόνωσης, επιτυγχάνοντας μηδενικές εκπομπές αερίων θερμοκηπίου. Αυτό λύνει περιβαλλοντικά σημεία πόνου όπως το αέριο η διαρροή και η δύσκολη ανακύκλωση σε παραδοσιακό εξοπλισμό, απλοποιεί την εκτίμηση περιβαλλοντικών επιπτώσεων του έργου διαδικασία και συμμορφώνεται πλήρως με τις εθνικές απαιτήσεις προστασίας του περιβάλλοντος και ανάπτυξης διπλού άνθρακα.

2. Συμπαγής δομή, εξοικονόμηση χώρου εγκατάστασης

Υιοθετώντας μια κατακόρυφη, ολοκληρωμένη, αρθρωτή και συμπαγή δομή, χωρίζεται σε μια ανώτερη περιοχή ελέγχου οργάνων, μια περιοχή λειτουργίας μεσαίου διακόπτη και μια κάτω περιοχή σύνδεσης καλωδίου. Το ντουλάπι είναι κατεργασμένο με CNC, εξασφαλίζοντας υψηλή ακαμψία και τα επίπεδα προστασίας. Ο όγκος ενός μεμονωμένου ντουλαπιού είναι πολύ μικρότερος από τις παραδοσιακές κύριες μονάδες δακτυλίου, εξοικονομώντας περισσότερα από το 30% του χώρου εγκατάστασης. Υποστηρίζει ευέλικτη διαστολή με πολλαπλά κυκλώματα και είναι κατάλληλο για περιορισμένο σενάρια εγκατάστασης όπως προκατασκευασμένοι υποσταθμοί και μικρά δωμάτια διανομής.

3. Πενταπλό Interlock για ασφαλή και αξιόπιστη λειτουργία

Η κύρια μονάδα δακτυλίου με μόνωση SF6 RMU 11kV είναι εξοπλισμένη με διπλό ηλεκτρομηχανικό πενταπλό μηχανισμό ασφάλισης για αποτρέψτε πέντε μεγάλες κακές λειτουργίες: άνοιγμα και κλείσιμο υπό φορτίο, τυχαίο άνοιγμα και κλείσιμο των αυτόματων διακοπτών, σύνδεση καλωδίων γείωσης κατά την ενεργοποίηση, κλείσιμο και ενεργοποίηση διακοπτών γείωσης και τυχαία είσοδος σε τροφοδοτούμενα διαμερίσματα. Η πόρτα του ντουλαπιού, οι διακόπτες και ο μηχανισμός γείωσης είναι κλειδωμένα, εμποδίζοντας το άνοιγμα κατά τη διάρκεια ενεργοποιημένο, διασφαλίζοντας ολοκληρωμένη ασφάλεια για το προσωπικό συντήρησης.

4. Χωρίς συντήρηση και εκτεταμένη διάρκεια ζωής

Η μονάδα διακόπτη πυρήνα υιοθετεί μια πλήρως σφραγισμένη δομή κιβωτίου αερίου, που δεν απαιτεί επαναπλήρωση ή συντήρηση της μόνωσης αέριο για όλη τη διάρκεια ζωής του. Ανεπηρέαστο από εξωτερική υγρασία, σκόνη ή συμπύκνωση, είναι κατάλληλο για διάφορα περίπλοκες συνθήκες λειτουργίας εσωτερικού χώρου, μειώνοντας σημαντικά το κόστος συντήρησης και αντικατάστασης αερίου αργότερα. Το η διάρκεια ζωής του εξοπλισμού μπορεί να φτάσει τα 30 χρόνια.

5. Προσαρμοσμένη διαμόρφωση για πολλά σενάρια

Ο αριθμός των εισερχόμενων και εξερχόμενων κυκλωμάτων, οι παράμετροι προστασίας, οι διαμορφώσεις επικοινωνίας και ο πίνακας οι διαστάσεις μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις του έργου, παρέχοντας αποκλειστικές λύσεις διανομής ενέργειας για δημοτική μηχανική, νέα παραγωγή ενέργειας και σενάρια βιομηχανικής κατανάλωσης ενέργειας. Όλα τα προϊόντα έχουν πέρασε τις δοκιμές τύπου, πληροί τα εθνικά πρότυπα και μπορεί να γίνει επιτυχώς αποδεκτός και να συνδεθεί στο ηλεκτρικό δίκτυο από το αρμόδιες αρχές.

Υπόθεση εφαρμογής μηχανικής πραγματικού κόσμου

Έργο Green Power Grid Yunnan Qujing

Το έργο αυτό είναι έργο αναβάθμισης και ανακαίνισης του αστικού δικτύου διανομής ηλεκτρικής ενέργειας. Huajidian φιλικό προς το περιβάλλον Οι κύριες μονάδες δακτυλίου αντικατέστησαν τις παραδοσιακές κύριες μονάδες δακτυλίου SF6 και εφαρμόστηκαν στους συνδέσμους διανομής της αστικής μεταγωγής σταθμούς. Τα χαρακτηριστικά μηδενικών εκπομπών και χωρίς συντήρηση του προϊόντος μειώνουν αποτελεσματικά τις εκπομπές άνθρακα και πίεση λειτουργίας και συντήρησης του ηλεκτρικού δικτύου. Ο εξοπλισμός έχει υποστεί δύο χρόνια σταθερής λειτουργίας υπό υγρές και πολύπλοκες συνθήκες εργασίας, επιτυγχάνοντας σταθερή παροχή ρεύματος και έξυπνη παρακολούθηση της αστικής ισχύος δίκτυο διανομής, δημιουργώντας ένα περιφερειακό σημείο αναφοράς επίδειξης δικτύου ηλεκτρικής ενέργειας χαμηλών εκπομπών άνθρακα.

FAQ

Ε1: Μπορεί η απόδοση των κύριων μονάδων δακτυλίου με μόνωση ξηρού αέρα/αζώτου να συναγωνιστεί εκείνη των παραδοσιακών κύριων μονάδων δακτυλίου SF6;

A1: Η απόδοση πληροί πλήρως τα πρότυπα και είναι ακόμη πιο συμφέρουσα. Χρήση βασικών μονάδων δακτυλίου Huajidian 11kV φιλική προς το περιβάλλον τεχνολογία μόνωσης αερίου υψηλής καθαρότητας. Η μονωτική τους απόδοση, αντοχή σε βραχυκύκλωμα η ικανότητα και η ικανότητα διακοπής πληρούν όλα τα εθνικά πρότυπα 12 kV για εξοπλισμό διανομής ηλεκτρικής ενέργειας, με συνέπεια με την απόδοση του παραδοσιακού εξοπλισμού SF6. Αποφεύγει τα προβλήματα της γήρανσης του αερίου SF6, της διαρροής και της ρύπανσης, με αποτέλεσμα ισχυρότερη περιβαλλοντική προσαρμοστικότητα, μεγαλύτερη διάρκεια ζωής και ανώτερη συνολική απόδοση σε σύγκριση με παραδοσιακά προϊόντα.

Ε2: Απαιτεί η φιλική προς το περιβάλλον κεντρική μονάδα μονωμένου δακτυλίου τακτική δοκιμή και συντήρηση αερίου;

A2: Δεν απαιτείται τακτική συντήρηση αερίου. Το κιβώτιο αερίου πυρήνα υιοθετεί μια ενσωματωμένη, πλήρως σφραγισμένη δομή, παρέχοντας δια βίου προστασία από διαρροές και εξάλειψη της ανάγκης επαναπλήρωσης. Σε αντίθεση με τον παραδοσιακό εξοπλισμό SF6 που απαιτεί τακτικές δοκιμές πίεσης, ανίχνευση διαρροών και αναπλήρωση αερίου, αυτός ο εξοπλισμός απαιτεί μόνο καθημερινή ρουτίνα επιθεωρήσεων, μειώνοντας σημαντικά το κόστος συντήρησης αργότερα και τις επενδύσεις σε ανθρώπινο δυναμικό.

Ε3: Μπορεί η κύρια μονάδα δακτυλίου RMU 11kV με μόνωση SF6 να προσαρμοστεί σε περίπλοκες συνθήκες εσωτερικού χώρου, όπως υψηλή υγρασία και υψηλά επίπεδα σκόνης;

Α3: Ναι, μπορεί. Ο εξοπλισμός έχει υψηλή προστασία IP30 και το πλήρως σφραγισμένο κουτί αερίου μπορεί να απομονωθεί πλήρως εξωτερική σκόνη, υγρασία και συμπύκνωση. Μπορεί να λειτουργεί σταθερά σε περιβάλλοντα που κυμαίνονται από -10℃ έως +40℃, ανεπηρέαστο από εσωτερική υγρασία και συσσώρευση σκόνης, καθιστώντας το κατάλληλο για πολύπλοκα σενάρια όπως η υπόγεια ισχύς δωμάτια διανομής και κακώς αεριζόμενοι υποσταθμοί μετασχηματιστών.

Εγγύηση δύναμης επωνυμίας και εξυπηρέτησης

Η Huajidian έχει εμπλακεί βαθιά στην Ε&Α και την κατασκευή ηλεκτρικής ενέργειας υψηλής τάσης φιλικής προς το περιβάλλον εξοπλισμό διανομής για πάνω από μια δεκαετία. Διαθέτει ένα τυποποιημένο και σύγχρονο εργοστάσιο παραγωγής, ένα πλήρες σύνολο επαγγελματικό εξοπλισμό δοκιμών και μια ώριμη ομάδα τεχνικής Ε&Α, που της επιτρέπει να αναπτύσσει ανεξάρτητα και μαζικής παραγωγής βασικού εξοπλισμού.

Όλα τα προϊόντα της έχουν περάσει αυστηρές δοκιμές τύπου και πιστοποιήσεις βιομηχανίας και χρησιμοποιούνται ευρέως στην εθνική εξουσία δίκτυα, νέα ενέργεια και έργα δημοτικών υποδομών. Η επωνυμία παρέχει μια υπηρεσία ενιαίας στάσης, πλήρους διαδικασίας που περιλαμβάνει προσαρμοσμένες λύσεις, κατασκευή, επιτόπια εγκατάσταση και θέση σε λειτουργία και συντήρηση μετά την πώληση. Τηρώντας μια φιλοσοφία προϊόντος της πράσινης ασφάλειας και υψηλής οικονομικής απόδοσης, η Huajidian παρέχει αξιόπιστη συνολική λύσεις εξοπλισμού διανομής ηλεκτρικής ενέργειας σε χρήστες παγκοσμίως.

Οι κύριες τεχνικές παράμετροι του Environmental Gas Insulated RMU

Κύρια τεχνική παράμετρος του διακόπτη κυκλώματος

Οι κύριες τεχνικές παράμετροι του κύριου κυκλώματος (αποζεύκτη) του συνδυασμένου διακόπτη γείωσης στην πλευρά του ζυγού

Οι κύριες τεχνικές παράμετροι του κυκλώματος γείωσης (διακόπτης γείωσης) του συνδυασμένου διακόπτη γείωσης στην πλευρά του ζυγού

Βασικές τεχνικές παράμετροι λειτουργίας μηχανισμού αποθήκευσης ενέργειας ελατηρίου
