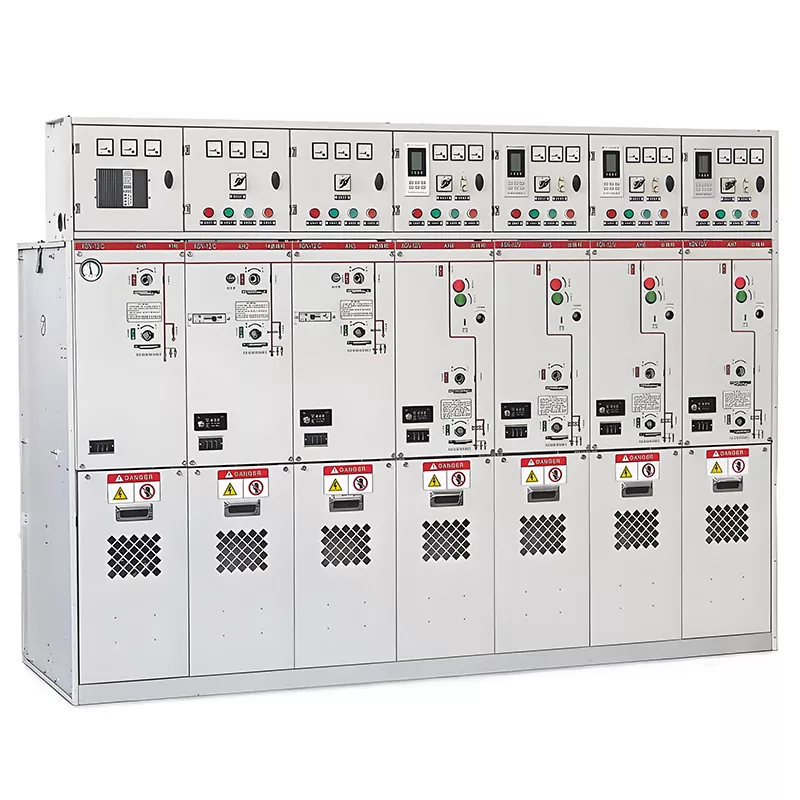

Κύρια μονάδα δακτυλίου 4/5 κατευθύνσεων 33kV

Η κύρια μονάδα δακτυλίου 4/5 κατευθύνσεων Huajidian 33kV είναι ένας ανεξάρτητα αναπτυγμένος και κατασκευασμένος πυρήνας εσωτερικού χώρου υψηλής τάσης εξοπλισμός διανομής ισχύος, κατάλληλος για τριφασικά συστήματα εναλλασσόμενου ρεύματος 12kV/50Hz. Χρησιμοποιείται κυρίως για τροφοδοσία λήψη και διανομή, καθώς και έλεγχος γραμμής, προστασία, παρακολούθηση και μέτρηση. Σε σύγκριση με τα παραδοσιακά κύριες μονάδες δακτυλίου, αυτό το προϊόν υποστηρίζει λειτουργίες τροφοδοσίας ενός δακτυλίου και διπλού δακτυλίου και μπορεί να επεκταθεί ευέλικτα σε εισερχόμενες/εξερχόμενες γραμμές 4 ή 5 κατευθύνσεων, λύνοντας τα προβλήματα της βιομηχανίας του παραδοσιακού εξοπλισμού διανομής ηλεκτρικής ενέργειας όπως περιορισμένη λειτουργικότητα, κακή επεκτασιμότητα και μεγάλο αποτύπωμα.

Ο εξοπλισμός υιοθετεί μια πλήρως κλειστή μεταλλική θωρακισμένη κατασκευή, σε συνδυασμό με μια τυποποιημένη διαμερισματοποιημένη απομόνωση Σχεδιασμός και εξοπλισμένος με ολοκληρωμένες λειτουργίες αλληλοσύνδεσης "πεντακάθαρης", αποτρέποντας αποτελεσματικά τα ατυχήματα ασφαλείας που προκαλείται από κακή λειτουργία. Με σταθερή απόδοση και καλή περιβαλλοντική προσαρμοστικότητα, το προϊόν είναι ευρέως εφαρμόσιμο σε διάφορα έργα μηχανικής κατασκευής και ανακαίνισης διανομής ηλεκτρικής ενέργειας μέσης τάσης, καθιστώντας το εξαιρετικά αξιόπιστος προμηθευτής επαγγελματικού εξοπλισμού ισχύος στη βιομηχανία.

Βασικά δομικά χαρακτηριστικά

Η κύρια μονάδα δακτυλίου 4/5 κατευθύνσεων 33kV χρησιμοποιεί υψηλής ποιότητας χαλύβδινες πλάκες ψυχρής έλασης, λυγισμένες με ακρίβεια με CNC και συναρμολογημένες με μπουλόνια, σχηματίζοντας μια ενσωματωμένη μεταλλική θωρακισμένη πλήρως κλειστή κατασκευή που είναι σταθερή και δεν παραμορφώνεται εύκολα. Το Το εσωτερικό του ντουλαπιού χωρίζεται επιστημονικά σε τέσσερα ανεξάρτητα κλειστά διαμερίσματα: θήκη οργάνων, διαμέρισμα διακόπτη κυκλώματος, θήκη μπάρας και θήκη καλωδίων. Κάθε διαμέρισμα είναι απομονωμένο από τα άλλα, περιορίζοντας αποτελεσματικά την εξάπλωση τοπικών σφαλμάτων, αποφεύγοντας την αμοιβαία παρεμβολή μεταξύ των εξαρτημάτων και σημαντικά βελτίωση της λειτουργικής ασφάλειας του εξοπλισμού.

Το ντουλάπι διαθέτει βαθμολογία προστασίας IP30, αποτρέποντας αποτελεσματικά τη σκόνη, την υγρασία και τη διείσδυση ξένων αντικειμένων. Αυτό είναι κατάλληλο για σύνθετες συνθήκες εργασίας εσωτερικού χώρου, εξασφαλίζοντας τη μακροπρόθεσμη σταθερή λειτουργία εσωτερικής ακρίβειας εξαρτήματα.

1. Επάνω αίθουσα οργάνων: Στεγάζει κεντρικά εξαρτήματα πυρήνα όπως βολτόμετρα, αμπερόμετρα, ενσωματωμένη προστασία συσκευές, κουμπιά διακόπτη κυκλώματος και διακόπτες αποθήκευσης ενέργειας. Οι παράμετροι λειτουργίας του εξοπλισμού απεικονίζονται σε πραγματικό χρόνο, διευκολύνοντας τη συνεχή παρακολούθηση και προσαρμογή της κατάστασης του εξοπλισμού από το προσωπικό.

2. Αίθουσα διακόπτη μεσαίου κυκλώματος: Ενσωματώνει διακόπτες φορτίου, διακόπτες κενού, διακόπτες γείωσης και λειτουργία μηχανισμών. Εξοπλισμένο με κόκκινες και πράσινες ενδεικτικές λυχνίες διακόπτη κυκλώματος και επαγγελματικό μηχανικό κλείσιμο συσκευές, η κατάσταση λειτουργίας είναι διαισθητική και ο μηχανικός έλεγχος είναι ακριβής και αξιόπιστος.

3. Κάτω δωμάτιο καλωδίων: Διαθέτει προεγκατεστημένη οπή λειτουργίας διακόπτη γείωσης, ανεξάρτητο κανάλι ανακούφισης πίεσης, και κουκούλα εξαερισμού. Η διάταξη είναι τυποποιημένη και οργανωμένη, απλοποιώντας την καθημερινή λειτουργία, συντήρηση και αντιμετώπιση προβλημάτων.

Όσον αφορά την ασφάλεια, ο εξοπλισμός χρησιμοποιεί μηχανική και ηλεκτρική προστασία διπλής εμπλοκής, ολοκληρωμένα εφαρμογή πέντε λειτουργιών κατά της κακής λειτουργίας: απαγόρευση του ανοίγματος και του κλεισίματος των διακοπτών αποσύνδεσης υπό φορτίο, απαγόρευση τυχαίου ανοίγματος και κλεισίματος διακοπτών κυκλώματος, απαγόρευση της σύνδεσης καλωδίων γείωσης ενώ ενεργοποιείται, απαγορεύοντας το κλείσιμο του διακόπτη κυκλώματος με το καλώδιο γείωσης συνδεδεμένο και απαγορεύοντας την ακούσια είσοδο σε ηλεκτρικά διαμερίσματα, διασφαλίζοντας την ασφάλεια του προσωπικού και του εξοπλισμού από κάθε άποψη.

Βασικά Λειτουργικά Πλεονεκτήματα

1. Ακριβής έλεγχος δικτύου, σταθερή παροχή ρεύματος

Μπορεί να ελέγξει με ακρίβεια το άνοιγμα και το κλείσιμο των γραμμών, να ολοκληρώσει με ευελιξία την εναλλαγή των λειτουργιών τροφοδοσίας όπως ως δίκτυο δακτυλίου, τμηματοποιημένο και διασυνδεδεμένο, βελτιστοποιήστε την αρχιτεκτονική λειτουργίας του δικτύου ηλεκτρικής ενέργειας και διασφαλίστε την συνεχής και σταθερή λειτουργία του δικτύου διανομής.

2. Ολοκληρωμένη προστασία σφαλμάτων, γρήγορος μετριασμός ζημιών

Διαθέτει ενσωματωμένη ενσωματωμένη συσκευή προστασίας υψηλής απόδοσης με πολλαπλές λειτουργίες προστασίας όπως π.χ υπερένταση, στιγμιαία διακοπή, μηδενική ακολουθία, υπόταση και υπέρταση. Σε περίπτωση υπερφόρτωσης, βραχυκυκλώματος ή άλλου είδους συμβαίνουν σφάλματα στη γραμμή, μπορεί να αποσυνδέσει γρήγορα το κύκλωμα σφάλματος, να αποτρέψει την εξάπλωση του σφάλματος και να αποφύγει μεγάλης κλίμακας διακοπές ρεύματος και ζημιές στον εξοπλισμό.

3. Προστασία διπλής αλληλοσύνδεσης, εξάλειψη κρυφών κινδύνων

Ο διακόπτης γείωσης, ο διακόπτης κυκλώματος και η πόρτα του ντουλαπιού είναι κλειδωμένα. Η πόρτα του ντουλαπιού δεν μπορεί να ανοίξει ενώ ενεργοποιείται και ο διακόπτης κυκλώματος δεν μπορεί να κλείσει χωρίς αξιόπιστη γείωση, εξαλείφοντας κινδύνους ασφαλείας όπως π.χ ζωντανή εργασία και τυχαία είσοδος σε περιοχές με ενέργεια στην πηγή.

4. Έξυπνη παρακολούθηση σε πραγματικό χρόνο, προσαρμογή σε έξυπνα δίκτυα

Ενσωματώνοντας όργανα υψηλής ακρίβειας και έξυπνες μονάδες προστασίας, μπορεί να παρακολουθεί και να αναλύει στατιστικά δεδομένα λειτουργίας όπως τάση, ρεύμα και ισχύ σε πραγματικό χρόνο, υποστηρίζοντας απομακρυσμένη παρακολούθηση και προσαρμογή στο έξυπνες ανάγκες διαχείρισης των σύγχρονων έξυπνων δικτύων.

5. Προστασία ενεργητικής εκτόνωσης πίεσης, ισχυρή αντίσταση σε σφάλματα

Κάθε ανεξάρτητο διαμέρισμα είναι εξοπλισμένο με ειδικό κανάλι εκτόνωσης πίεσης. Σε περίπτωση σφάλματος τόξου στο εσωτερικό τον εξοπλισμό, μπορεί αυτόματα και άμεσα να ανακουφίσει την πίεση, αποτρέποντας την παραμόρφωση και τη ζημιά του ντουλαπιού, και προστασία του περιβάλλοντος υποστηρικτικού εξοπλισμού διανομής ισχύος.

Βασικές Τεχνικές Παράμετροι

Βασικά Πλεονεκτήματα Προϊόντος

1. Αυστηρά πρότυπα ποιότητας, συμμόρφωσης:

 Τα βασικά εξαρτήματα επιλέγονται από γνωστές μάρκες του κλάδου και το Το ντουλάπι έχει εξαιρετική αντοχή στη διάβρωση και απόδοση αποτροπής σκουριάς. Όλος ο εξοπλισμός υποβάλλεται σε αυστηρό έλεγχο πριν φύγει από το εργοστάσιο, συμπεριλαμβανομένων των δοκιμών απόδοσης αντοχής σε τάση, μόνωσης και αλληλασφάλισης, και διαθέτει πλήρεις εκθέσεις δοκιμών τύπου, που συμμορφώνονται με τα εθνικά ηλεκτρικά πρότυπα υψηλής τάσης και τη σύνδεση στο δίκτυο ηλεκτρικής ενέργειας προδιαγραφές αποδοχής.

2. Αρθρωτός σχεδιασμός, χαμηλό κόστος λειτουργίας και συντήρησης

Η κύρια μονάδα δακτυλίου 4/5 κατευθύνσεων 33kV υιοθετεί μια αποσπώμενη, ανεξάρτητη αρθρωτή δομή διαμερίσματος, διασφαλίζοντας ότι κάθε η λειτουργική μονάδα δεν παρεμβαίνει σε άλλες. Η τακτική αντικατάσταση εξαρτημάτων και η συντήρηση του εξοπλισμού δεν το κάνουν απαιτούν μεγάλης κλίμακας αποσυναρμολόγηση, μειώνοντας σημαντικά τον χρόνο λειτουργίας και συντήρησης, μειώνοντας την εργασία και κόστος συντήρησης και βελτίωση της αποδοτικότητας λειτουργίας του εξοπλισμού.

3. Εξατομικευμένη προσαρμογή, Προσαρμόσιμη σε πολλαπλά σενάρια

Η Huajidian μπορεί να προσαρμόσει τις λύσεις σύμφωνα με τις ανάγκες του έργου των πελατών, προσαρμόζοντας ευέλικτα τον αριθμό των εισερχόμενων και εξερχόμενα κυκλώματα και προσφέροντας προαιρετικούς διακόπτες κυκλώματος/διακόπτες φορτίου σε προσαρμοσμένα συστήματα προστασίας, πληρώντας τα διαφοροποιημένων αναγκών διαφόρων βιομηχανικών και αστικών έργων διανομής ηλεκτρικής ενέργειας.

Τυπικά σενάρια εφαρμογής

1. Βασικός εξοπλισμός διανομής ηλεκτρικής ενέργειας για αστικά δίκτυα δακτυλίου ηλεκτρικού δικτύου, σταθμούς μεταγωγής και υποσταθμούς, προσαρμόσιμο σε νέα και παλιά έργα κατασκευής και ανακαίνισης δικτύου ηλεκτρικής ενέργειας.

2. Αίθουσες διανομής ρεύματος υψηλής τάσης και συστήματα ελέγχου τροφοδοσίας συνεργείου στη βιομηχανία και την εξόρυξη επιχειρήσεις και χημικά εργοστάσια·

3. Αίθουσες διανομής ηλεκτρικής ενέργειας σε εμπορικά συγκροτήματα, οικιστικές κοινότητες και κτίρια γραφείων.

4. Υποστηρικτικός εξοπλισμός για φωτοβολταϊκούς και αιολικούς σταθμούς ενίσχυσης και υποσταθμούς τύπου κουτιού.

5. Συστήματα εγγύησης τροφοδοσίας για βασικές τοποθεσίες, όπως σιδηροδρομικές συγκοινωνίες, νοσοκομεία, σχολεία και κέντρα δεδομένων.

Περίπτωση Εφαρμογής Μηχανικής Πραγματικού Κόσμου

Ένα κατανεμημένο έργο παραγωγής φωτοβολταϊκού ρεύματος στη Βόρεια Κίνα χρησιμοποιεί την κύρια μονάδα δακτυλίου 4 κατευθύνσεων Huajidian 33 kV ως Εξοπλισμός διανομής ηλεκτρικής ενέργειας που συνδέεται με το κεντρικό δίκτυο για τον ενισχυτικό σταθμό. Ο εξοπλισμός μπορεί να αλλάξει με ευελιξία την τροφοδοσία τρόπους παροχής και γρήγορη απομόνωση βλαβών, προσαρμόζοντας τέλεια στα διαλείποντα και κυμαινόμενα χαρακτηριστικά του παραγωγή φωτοβολταϊκού ρεύματος, σταθεροποίηση της ποιότητας ισχύος συνδεδεμένου στο δίκτυο και επίτευξη ασφαλούς σύνδεσης στο δίκτυο και αποτελεσματική διανομή ενέργειας νέας ενέργειας. Το έργο λειτουργεί σταθερά, βελτιώνοντας αποτελεσματικά την τοπική νέα ενέργεια ικανότητα απορρόφησης και παροχή αξιόπιστης υποστήριξης εξοπλισμού για την κατασκευή ενός πράσινου δικτύου ηλεκτρικής ενέργειας.

FAQ

Ε1: Ποιες είναι οι ισχύουσες απαιτήσεις του συστήματος τάσης και του περιβάλλοντος για την κύρια μονάδα δακτυλίου 33 kV Huajidian;

Α: Αυτό το προϊόν έχει σχεδιαστεί ειδικά για συστήματα διανομής ισχύος 12kV τριφασικό AC 50Hz, με IP30 βαθμός προστασίας, κατάλληλος για στεγνά και καθαρά περιβάλλοντα διανομής ρεύματος σε εσωτερικούς χώρους. Ισχύει για περιβάλλον θερμοκρασίες από -10℃ έως +40℃ και υψόμετρα ≤1000m και μπορεί να προσαρμοστεί σταθερά σε τυπικές συνθήκες εργασίας όπως οι αστικές δίκτυα ηλεκτρικής ενέργειας, βιομηχανικά πάρκα και εμπορικά υποστηρικτικά δωμάτια διανομής ηλεκτρικής ενέργειας.

Ε2: Ποιοι μηχανισμοί ασφαλείας υπάρχουν κατά τη λειτουργία του εξοπλισμού;

Α: Ο εξοπλισμός διαθέτει πολλαπλά συστήματα προστασίας ασφαλείας: Πρώτον, είναι εξοπλισμένος με ένα πλήρες σετ "πεντακάθαρων" ηλεκτρομηχανικές διπλές μανδαλώσεις για την εξάλειψη διαφόρων κινδύνων κακής λειτουργίας. δεύτερον, διαθέτει ένα ανεξάρτητο σχεδιασμός διαμερίσματος για την πρόληψη της εξάπλωσης βλαβών. Τρίτον, έχει ένα ανεξάρτητο κανάλι εκτόνωσης πίεσης για χειρισμό Εσωτερικά σφάλματα τόξου. τέταρτον, είναι εξοπλισμένο με πολλαπλές λειτουργίες προστασίας όπως υπερφόρτωση και βραχυκύκλωμα προστασία, η οποία μπορεί να αποσυνδέσει γρήγορα τα ελαττωματικά κυκλώματα και να διασφαλίσει πλήρως την ασφάλεια του προσωπικού και εξοπλισμός.

Ε3: Υποστηρίζει το προϊόν προσαρμογή και μελλοντική επέκταση;

Α: Ναι. Το προϊόν υιοθετεί έναν αρθρωτό και επεκτάσιμο σχεδιασμό, επιτρέποντας ευέλικτη εναλλαγή μεταξύ 4/5 εισερχόμενων/εξερχομένων σχήματα γραμμής και προσαρμογή σε λειτουργίες τροφοδοσίας μονού και διπλού δακτυλίου. Ταυτόχρονα, ο αριθμός των εισερχόμενων και Οι εξερχόμενες γραμμές, οι τύποι διακοπτών και τα προσαρμοσμένα συστήματα προστασίας μπορούν να προσαρμοστούν στις απαιτήσεις του έργου. Το αρθρωτό Η δομή επιτρέπει τη μελλοντική επέκταση του εξοπλισμού και τις λειτουργικές αναβαθμίσεις χωρίς μεγάλης κλίμακας τροποποιήσεις στην ισχύ σύστημα διανομής.

Δύναμη Εταιρείας

Η Huajidian έχει εμπλακεί βαθιά στον τομέα του εξοπλισμού διανομής ηλεκτρικής ενέργειας υψηλής τάσης εδώ και πολλά χρόνια, εστιάζοντας σε την Ε&Α, την παραγωγή και τις πωλήσεις πλήρων σετ εξοπλισμού ισχύος, όπως συσκευές διανομής υψηλής τάσης, δακτύλιος μονάδες και προκατασκευασμένους υποσταθμούς. Η εταιρεία διαθέτει σύγχρονα, τυποποιημένα εργαστήρια παραγωγής, επαγγελματικά εξοπλισμός δοκιμών ακριβείας και μια ανώτερη τεχνική ομάδα Ε&Α, που επιτρέπει την ανεξάρτητη Ε&Α και την εξατομικευμένη παραγωγικές δυνατότητες.
