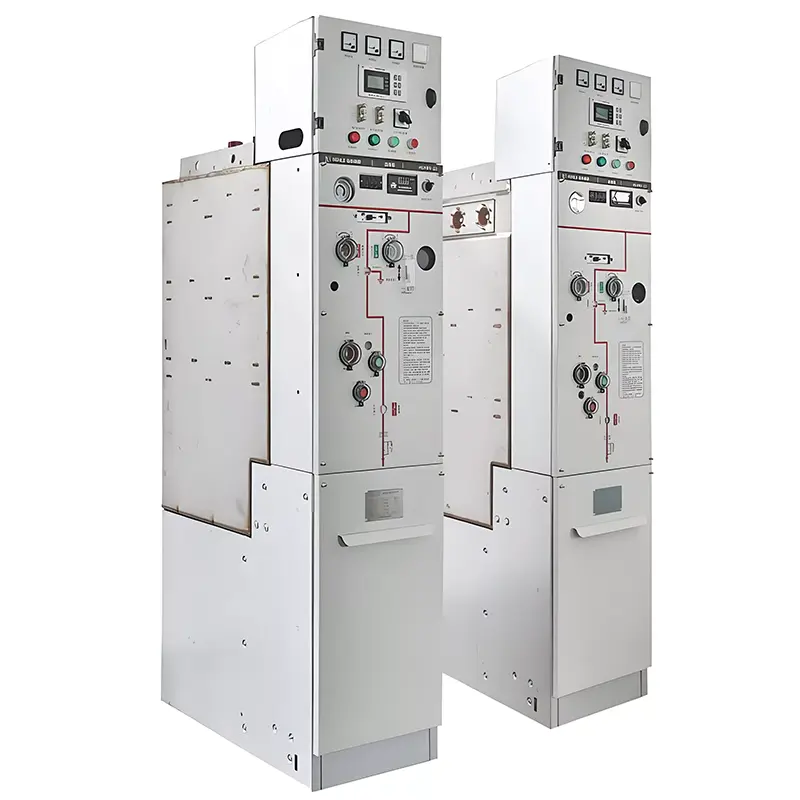

Διακοπτικός εξοπλισμός 11kV SF6 GIS με μόνωση αερίου

Ο διακόπτης 11kV SF6 GIS Huajidian με μόνωση αερίου είναι ένας εξαιρετικά έξυπνος, φιλικός προς το περιβάλλον και ανθεκτικός δακτύλιος κύρια μονάδα ειδικά σχεδιασμένη για σύγχρονα συστήματα διανομής ηλεκτρικής ενέργειας. Σε σύγκριση με την παραδοσιακή μόνωση SF6 εξοπλισμός διανομής, αυτό το προϊόν χρησιμοποιεί ξηρό αέρα και άζωτο αντί για το αέριο θερμοκηπίου SF6, επιτυγχάνοντας μηδέν SF6 εκπομπές ρύπων, μειώνοντας σημαντικά τις εκπομπές άνθρακα από τη λειτουργία του δικτύου ηλεκτρικής ενέργειας και επιδεικνύοντας εξαιρετικό πράσινο και πλεονεκτήματα εξοικονόμησης ενέργειας.

Ο εξοπλισμός υιοθετεί μια συμπαγή διάταξη και τυποποιημένο αρθρωτό σχεδιασμό, ενσωματώνοντας την απόκτηση αισθητήρα, αυτόματη τεχνολογίες ελέγχου και ευφυούς παρακολούθησης. Συνδυάζει τη λήψη, τη διανομή, την προστασία και λειτουργίες παρακολούθησης, εξασφαλίζοντας σταθερή λειτουργία και ισχυρές δυνατότητες κατά των παρεμβολών. Όλα τα προϊόντα υποβάλλονται αυστηρός ποιοτικός έλεγχος σε όλη τη διαδικασία του εργοστασίου, που εγγυάται σταθερή και αξιόπιστη ποιότητα. Μπορούν να παρέχονται τυποποιημένες και προσαρμοσμένες λύσεις προϊόντων για διαφορετικά σενάρια, καλύπτοντας πλήρως την ισχύ ανάγκες διανομής σε αστική οικιακή τροφοδοσία, σύνδεση νέου ενεργειακού δικτύου, βιομηχανικές και μεταλλευτικές επιχειρήσεις, συγκοινωνιακούς κόμβους, ιατρικές εγκαταστάσεις και σούπερ μάρκετ.

Βασικά Πλεονεκτήματα Προϊόντος

1. Πράσινη και φιλική προς το περιβάλλον, λειτουργία χαμηλών εκπομπών άνθρακα

Ο διακόπτης 11kV SF6 GIS με μόνωση αερίου χρησιμοποιεί καθαρό αέρα και άζωτο ως μόνωση και μέσα σβέσης τόξου, εξαλείφοντας πλήρως τη ρύπανση από αέρια θερμοκηπίου SF6. Ο εξοπλισμός διαθέτει εξαιρετική απόδοση στεγανοποίησης, με ένα ετήσιος ρυθμός διαρροής μόνο 0,01 ppm και εσωτερική περιεκτικότητα σε υγρασία ≤150 μL/L, που ανταποκρίνεται στις εγχώριες και διεθνείς πρότυπα κατασκευής πράσινων δικτύων ηλεκτρικής ενέργειας και επιτρέποντας μακροπρόθεσμα χαμηλές εκπομπές άνθρακα, φιλικά προς το περιβάλλον και σταθερά λειτουργία του εξοπλισμού διανομής ηλεκτρικής ενέργειας.

2. Έξυπνη Ενδυνάμωση, Προσαρμόσιμη σε Έξυπνα Δίκτυα

Εξοπλισμένο με σύστημα ανίχνευσης υψηλής ακρίβειας, αυτόματου ελέγχου και απόκτησης πληροφοριών, μπορεί να παρακολουθεί κατάσταση λειτουργίας του εξοπλισμού και μερική εκφόρτιση σε πραγματικό χρόνο, επιτρέποντας την έγκαιρη προειδοποίηση σφαλμάτων και τον τηλεχειρισμό. Αυτό υποστηρίζει λειτουργίες αυτο-ίασης του αυτοματισμού δικτύου, εντοπίζοντας και απομονώνοντας γρήγορα σφάλματα γραμμής, βελτιώνοντας αποτελεσματικά την επίπεδο πληροφοριών και αποτελεσματικότητα λειτουργίας και συντήρησης του δικτύου διανομής.

3. Συμπαγής δομή, ανθεκτική λειτουργία

Υιοθετώντας έναν ενσωματωμένο αρθρωτό σχεδιασμό, ο εξοπλισμός καταλαμβάνει μια μικρή περιοχή και υποστηρίζει τόσο επάνω όσο και πλευρική επέκταση μεθόδους εγκατάστασης για προσαρμογή σε διαφορετικούς χώρους εγκατάστασης. Ο εξοπλισμός έχει στιβαρή δομή, με 8 μοίρες ικανότητα σεισμικής οχύρωσης, και είναι εξαιρετικά ανθεκτικό. Ο διακόπτης κυκλώματος έχει μηχανική διάρκεια ζωής έως και 10.000 κύκλους, ο διακόπτης αποσύνδεσης και ο διακόπτης γείωσης έχουν διάρκεια ζωής 3.000 κύκλων και η αντίσταση ανά φάση του κύριου κυκλώματος είναι ≤120μΩ, εξασφαλίζοντας μακροχρόνια σταθερή και χωρίς σφάλματα λειτουργία.

4. Ισχυρή προσαρμοστικότητα, ευρύ φάσμα εφαρμογών

Μπορεί να λειτουργήσει σταθερά σε περιβάλλοντα ακραίων θερμοκρασιών από -40℃ έως +50℃, είναι κατάλληλο για περιοχές σε υψόμετρα 4000 μέτρα και κάτω, και μπορεί να αντέξει την υψηλή υγρασία και τις δύσκολες καιρικές συνθήκες. Ο αεροθάλαμος έχει IP67 βαθμολογία προστασίας και το εξωτερικό του ντουλαπιού έχει βαθμολογία προστασίας IP4X, αποτρέποντας αποτελεσματικά τη σκόνη, το νερό και εισβολή ξένου αντικειμένου, καλύπτοντας έτσι τις ανάγκες σύνθετων συνθηκών λειτουργίας εσωτερικού και εξωτερικού χώρου.

Προδιαγραφές προϊόντος και βασικές τεχνικές παράμετροι

1. Βασικές συνθήκες λειτουργίας

- Ονομαστική τάση: 12kV

- Ονομαστική συχνότητα: 50Hz Τριφασικό AC

- Τύπος συστήματος: Ενιαίος δίαυλος/Τμηματοποιημένο σύστημα μονής ράβδου

- Θερμοκρασία περιβάλλοντος: -40℃~+50℃

- Σχετική Υγρασία: Ημερήσια μέση τιμή <95%, μηνιαίος μέσος όρος <90%

- Εφαρμοστέο υψόμετρο: ≤4000 μέτρα

- Σεισμική Αντίσταση: 8 μοίρες

2. Βασικές τεχνικές παράμετροι

- Ονομαστικό ρεύμα: 630A

- Μέθοδος κατάσβεσης τόξου: Διακόπτης κενού

- Μονωτικό μέσο: Καθαρός αέρας/Άζωτο

- Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος: 20 kA

- 3 δευτ. Ονομαστικό ρεύμα αντοχής βραχυχρόνιου χρόνου: Κύριο κύκλωμα 20 kA, κύκλωμα γείωσης 17/4 kA

- Τάση αντοχής συχνότητας ισχύος 1 λεπτό: Φάση σε φάση/Γείωση 42 kV, Διακοπή 48 kV

- Τάση αντοχής κεραυνών: Φάση-προς-φάση/Γείωση 75kV, Διακοπή 85kV

- Μερική εκφόρτιση: ≤20pC

- Δυνατότητα αντοχής εσωτερικού τόξου: 20kA/0,5s

- Ετήσιος ρυθμός διαρροής αερίου: 0,01 ppm

- Λειτουργία μηδενικής πίεσης: Υποστηρίζει την κανονική λειτουργία υπό πίεση μηδενικού μετρητή

3. Διαστάσεις εξοπλισμού (μονάδα: mm)

- Ερμάριο αυτόματου διακόπτη/ντουλάπι καλωδίου: 420×850×1950

- Επάνω ντουλάπι επέκτασης PT: 600×850×1950

- Ερμάριο διακόπτη πλευρικής επέκτασης/ντουλάπι καλωδίου: 420×850×2000

- Ερμάριο PT πλευρικής επέκτασης: 600×850×1950

Κύρια σενάρια εφαρμογών

Ο εξοπλισμός διανομής αερίου Huajidian 11kV SF6 GIS χρησιμοποιείται κυρίως για λήψη και διανομή ενέργειας σε βιομηχανικές και αστικά δίκτυα καλωδιακού δακτυλίου και έργα τερματικών δικτύων διανομής. Εφαρμόζεται ευρέως στην αστική οικιστική ισχύ διανομή, μικροί υποσταθμοί, σταθμοί μεταγωγής, κιβώτια διακλάδωσης καλωδίων, υποσταθμοί τύπου κουτιού, βιομηχανικοί και μεταλλευτικοί επιχειρήσεις, εμπορικά κέντρα, αεροδρόμια, μετρό, αιολικά πάρκα, νοσοκομεία, στάδια, σιδηρόδρομοι, σήραγγες και άλλα σενάρια, που καλύπτουν διάφορα σενάρια διανομής ρεύματος μέσης τάσης όπως αστικά κτίρια, βιομηχανικά παραγωγή και νέα παραγωγή ενέργειας.

Περίπτωση εφαρμογής μηχανικής πραγματικού κόσμου

Ένα βιομηχανικό πάρκο εφοδιαστικής στο Chongqing υπέφερε από γήρανση του εξοπλισμού και ανεπαρκή αξιοπιστία τροφοδοσίας. Το Το έργο αντικατέστησε τον παλιό εξοπλισμό με έξυπνο σύστημα διανομής GIS Huajidian. Αξιοποιώντας τον αρθρωτό σχεδιασμό του και γρήγορα εγκατάσταση, το έργο ολοκλήρωσε την αντικατάσταση εξοπλισμού και τη θέση σε λειτουργία σύνδεσης στο δίκτυο σε σύντομο χρονικό διάστημα, επιτυγχάνοντας έξυπνη παρακολούθηση του ηλεκτρικού δικτύου του πάρκου. Η ικανότητα αντοχής σε βραχυκύκλωμα 20 kA του προϊόντος και εσωτερική Η απόδοση προστασίας από τόξο αντιστέκεται αποτελεσματικά στις επιπτώσεις των βιομηχανικών διακυμάνσεων του φορτίου, παρέχοντας σταθερή ισχύ προμήθεια για την παραγωγή και τις λειτουργίες logistics του πάρκου.

FAQ

Ε1: Σε σύγκριση με τον παραδοσιακό εξοπλισμό SF6, ποια είναι τα βασικά περιβαλλοντικά πλεονεκτήματα αυτού του εξοπλισμού διανομής GIS;

Ο παραδοσιακός εξοπλισμός GIS βασίζεται στο αέριο SF6, το οποίο έχει ισχυρό φαινόμενο θερμοκηπίου και οι διαρροές μπορούν να προκαλέσουν σοβαρές περιβαλλοντική ζημιά. Αυτή η συσκευή Huajidian χρησιμοποιεί καθαρό αέρα και άζωτο ως φιλικά προς το περιβάλλον μονωτικά μέσα, εξαλείφοντας πλήρως τον κίνδυνο ρύπανσης SF6. Εν τω μεταξύ, ο εξοπλισμός διαθέτει εξαιρετική απόδοση στεγανοποίησης, με ετήσιος ρυθμός διαρροής τόσο χαμηλός όσο 0,01 ppm, υπογραμμίζοντας τις πράσινες ιδιότητές του και τις χαμηλές εκπομπές άνθρακα, καθιστώντας το κύριο ρεύμα προϊόν αναβάθμισης για σύγχρονα πράσινα έξυπνα δίκτυα.

Ε2: Μπορεί ο εξοπλισμός να λειτουργεί κανονικά σε ακραία περιβάλλοντα όπως μεγάλο υψόμετρο και χαμηλή θερμοκρασία;

Μπορεί να λειτουργεί σταθερά. Το προϊόν είναι ειδικά σχεδιασμένο για σκληρές συνθήκες εργασίας, με λειτουργία εύρος θερμοκρασίας από -40℃ έως +50℃, κατάλληλο για υψόμετρα από 4000 μέτρα και κάτω, και έχει σεισμικό 8 μοιρών ικανότητα αντίστασης, ικανή να αντέχει σε σκληρά περιβάλλοντα όπως χαμηλή θερμοκρασία, χαμηλή πίεση και υψηλή υγρασία. Υποστηρίζει επίσης λειτουργία μηδενικής πίεσης, επιτρέποντας την κανονική λειτουργία ακόμη και με μικρές διακυμάνσεις της πίεσης του αέρα, επιδεικνύοντας εξαιρετικά υψηλή λειτουργική σταθερότητα.

Ε3: Υποστηρίζει το προϊόν προσαρμοσμένες λύσεις και υποστήριξη τεχνικών υπηρεσιών μετά την πώληση;

Η Huajidian παρέχει εξατομικευμένες λύσεις για όλα τα σενάρια και τεχνικές υπηρεσίες μιας στάσης. Βάσει του χρήστη χώρο εγκατάστασης, συνθήκες λειτουργίας και διαμόρφωση δικτύου, μπορούμε να προσαρμόσουμε τις μεθόδους επέκτασης εξοπλισμού, διαμορφώσεις παραμέτρων και έξυπνες λειτουργίες παρακολούθησης. Παρέχουμε επίσης μια υπηρεσία πλήρους διαδικασίας συμπεριλαμβανομένων Σχεδιασμός λύσεων πριν από την πώληση, καθοδήγηση εγκατάστασης εντός της πώλησης και λειτουργία και συντήρηση μετά την πώληση. Μπορείτε να συμβουλευτείτε μας ανά πάσα στιγμή για να λάβουμε προσφορές, σχέδια και υπηρεσίες βελτιστοποίησης λύσεων.

Εγγύηση σέρβις

Η Huajidian αξιοποιεί το τυποποιημένο εργοστασιακό της σύστημα παραγωγής και το ολοκληρωμένο σύστημα τεχνικής εξυπηρέτησης για να παρέχει υψηλής ποιότητας 11kV SF6 GIS με μόνωση αερίου και συναφείς υπηρεσίες σε χρήστες σε όλο τον κόσμο. Υποστηρίζουμε το προϊόν προσαρμογή, τεχνικός συντονισμός, παροχή σχεδίων και επιτόπια καθοδήγηση. Για προσφορές προϊόντων, παράμετρος αντιστοίχιση, διαβουλεύσεις για περιπτώσεις κ.λπ., επικοινωνήστε μαζί μας ανά πάσα στιγμή μέσω του ιστότοπού μας ή της τηλεφωνικής μας γραμμής.

Οι κύριες τεχνικές παράμετροι του Environmental Gas Insulated RMU

Κύρια τεχνική παράμετρος του διακόπτη κυκλώματος

Οι κύριες τεχνικές παράμετροι του κύριου κυκλώματος (αποζεύκτη) του συνδυασμένου διακόπτη γείωσης στην πλευρά του ζυγού

Οι κύριες τεχνικές παράμετροι του κυκλώματος γείωσης (διακόπτης γείωσης) του συνδυασμένου διακόπτη γείωσης στην πλευρά του ζυγού

Βασικές τεχνικές παράμετροι λειτουργίας μηχανισμού αποθήκευσης ενέργειας ελατηρίου
