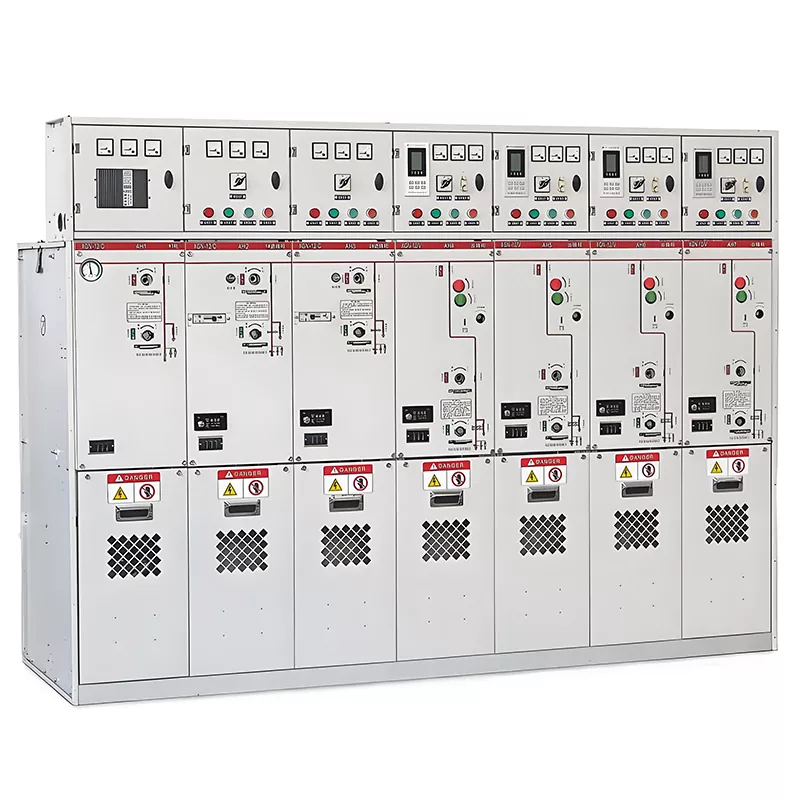

33kV SF6 GIS Διακοπτών με μόνωση αερίου

Η ηλεκτρική ασφάλεια και η αδιάλειπτη παροχή ρεύματος αποτελούν τις διαρκείς, βασικές απαιτήσεις της σύγχρονης βιομηχανίας και συστήματα αστικής ισχύος, όπου διάφοροι τύποι διακοπτών έχουν την κρίσιμη αποστολή της διασφάλισης της σταθερότητας λειτουργία του ηλεκτρικού δικτύου. Ο Όμιλος Huajidian έχει αφιερώσει χρόνια στη εις βάθος Έρευνα και Ανάπτυξη της μέσης έως υψηλής τάσης εξοπλισμός διανομής. Η ανάπτυξη του διακόπτη 33kV SF6 GIS με μόνωση αερίου έχει τις ρίζες του στην εκτεταμένη, πρώτη γραμμή εμπειρία λειτουργίας και συντήρησης που έχει συσσωρευτεί από την ομάδα προϊόντων της με την πάροδο του χρόνου—ειδικά όσον αφορά την απόδοση κάτω από ακραίες συνθήκες που περιλαμβάνουν υψηλές και χαμηλές θερμοκρασίες, υψηλά επίπεδα σκόνης και συχνές λειτουργίες μεταγωγής.

Ο διακόπτης 33kV SF6 GIS με μόνωση αερίου απομακρύνεται από τις παραδοσιακές αρχιτεκτονικές με μόνωση υπαίθριου χώρου, αντί να υιοθετεί ένα πλήρως κλειστό, θωρακισμένο μεταλλικό περίβλημα γεμάτο με μονωτικό αέριο SF6. Τηρεί αυστηρά το εθνικό πρότυπο GB3906 και το παγκόσμιο βιομηχανικό πρότυπο IEC298, που διαθέτει τυπική βαθμολογία προστασίας IP2X που μπορεί να προσαρμοστεί και αναβαθμίστηκε σε IP4X με βάση συγκεκριμένες απαιτήσεις του έργου. Όλα τα εσωτερικά ενεργά εξαρτήματα είναι πλήρως απομονωμένα από το εξωτερικό περιβάλλον, αποτρέποντας έτσι σφάλματα βραχυκυκλώματος που προκαλούνται από την εισβολή ξένων αντικειμένων και θέσπιση διπλού φραγμού ασφαλείας τόσο για τους επιτόπιους φορείς εκμετάλλευσης όσο και για την ίδια την υποδομή του δικτύου.

Όσον αφορά τη διαμόρφωση της μόνωσης, κάθε φορά που το διάκενο μόνωσης αέρα—είτε φάση σε φάση είτε φάση προς έδαφος—πέφτει σε απόσταση 125 mm, ο εξοπλισμός είναι εξοπλισμένος με κεραμικούς μονωτές στύλου που διαθέτουν συμπιεστικό ισχύς ≥8000N. Αυτό εξασφαλίζει σταθερή απόδοση μόνωσης σε ένα ευρύ φάσμα περιβαλλοντικών συνθηκών, συγκεκριμένα σε εύρος θερμοκρασιών από -25°C έως +40°C και σε υψόμετρα έως και 1.000 μέτρα. Ως αξιόπιστος ντόπιος προμηθευτής, η Huajidian αξιοποιεί την ανατροφοδότηση πεδίου που συλλέγεται από χιλιάδες έργα ηλεκτρολογικής μηχανικής—τόσο εγχώριων όσο και διεθνή—να βελτιστοποιεί συνεχώς τη δομή των προϊόντων του και να βελτιώνει την επιλογή των εξαρτημάτων του.

Βασικά Πλεονεκτήματα Προϊόντος

1. Ολοκληρωμένη προστασία ασφάλειας: Στάνταρ-εξοπλισμένο με λειτουργίες αλληλοσύνδεσης "Five-Prevention"

Η ασφάλεια είναι το θεμέλιο του εξοπλισμού διανομής ηλεκτρικής ενέργειας μέσης τάσης. Ο διακόπτης Huajidian 33kV SF6 GIS βασίζεται σε μια μηχανική δομή ασφάλισης ακριβείας για την εφαρμογή των υποχρεωτικών λειτουργιών αλληλασφάλισης "Πέντε Πρόληψης":

1.1. Αποτρέπει το τυχαίο άνοιγμα ή κλείσιμο του διακόπτη κυκλώματος.

1.2. Αποτρέπει τη λειτουργία του αποζεύκτη (απομονωτή) υπό φορτίο.

1.3. Αποτρέπει την εφαρμογή καλωδίου γείωσης σε ενεργοποιημένο κύκλωμα.

1.4. Αποτρέπει το κλείσιμο του διακόπτη κυκλώματος (ενεργοποιεί τη γραμμή) ενώ είναι συνδεδεμένο ένα καλώδιο γείωσης.

1.5. Αποτρέπει την κατά λάθος είσοδο του προσωπικού σε θάλαμο με ρεύμα.

Ολόκληρο το σύστημα μηχανικής ασφάλισης χρησιμοποιεί μια παθητική, υποχρεωτική δομή κλειδώματος. Αυτό βασικά εξαλείφει τους κινδύνους για την ασφάλεια που προκαλούνται από ανθρώπινη λειτουργική αμέλεια, μειώνοντας έτσι τη συχνότητα της επιτόπιας ασφάλειας ατυχήματα—ένας βασικός λόγος για τον οποίο αυτό το προϊόν έχει υιοθετηθεί ευρέως σε πολλές δημόσιες υποδομές, βιομηχανικές και μεταλλευτικά έργα.

2. Αρθρωτή, συμπαγής δομή: Διευκολύνει την εύκολη εγκατάσταση και συντήρηση

Το ντουλάπι εξοπλισμού, τα εξαρτήματα του πυρήνα και οι μηχανισμοί λειτουργίας διαθέτουν διαιρούμενο αρθρωτό σχεδιασμό. Αυτό σημαντικά συντομεύει τους χρόνους επιτόπιας συναρμολόγησης και απλοποιεί τις εργασίες ρουτίνας συντήρησης μακροπρόθεσμα. Οι χρήστες μπορούν να επιλέξουν—με βάση ειδικές απαιτήσεις—είτε ο διακόπτης κενού τύπου split ZN28A-12 είτε το κύκλωμα κενού ZN63-12 (VS1) διακόπτης, σε συνδυασμό είτε με ηλεκτρομαγνητικούς μηχανισμούς είτε με μηχανισμούς που λειτουργούν με ελατήριο, για να ταιριάζουν σε διάφορα λειτουργικά σενάρια που περιλαμβάνει διαφορετικές συχνότητες μεταγωγής. Ο συμπαγής σχεδιασμός του ντουλαπιού καταλαμβάνει ελάχιστο χώρο δαπέδου, εξοικονομώντας αποτελεσματικά χώρο πολιτικού μηχανικού εντός υποσταθμών. Είναι ιδιαίτερα κατάλληλο για κατασκευές με περιορισμένο χώρο περιβάλλοντα, όπως η μετασκευή μικρών χώρων διανομής σε παλαιότερες αστικές περιοχές ή η κατασκευή υπόγειους σταθμούς μεταγωγής.

3. Δεσμευμένες διεπαφές για έξυπνη επέκταση: Έτοιμη για μελλοντική ανάπτυξη έξυπνου δικτύου

Σε αντίθεση με τον παραδοσιακό εξοπλισμό διανομής που εξυπηρετεί μόνο βασικές λειτουργίες μετάδοσης και διανομής ισχύος, αυτό το 33kV SF6 GIS Ο διακόπτης με μόνωση αερίου διαθέτει δεσμευμένες εσωτερικές υποδοχές τοποθέτησης για αισθητήρες και συσκευές προστασίας ρελέ, που επιτρέπουν για απρόσκοπτη ενοποίηση με συστήματα απομακρυσμένης παρακολούθησης για αυτοματισμό δικτύου. Μόλις είναι συμβατά εξαρτήματα παρακολούθησης εγκατεστημένος, ο εξοπλισμός μπορεί να συλλέγει επιχειρησιακά δεδομένα σε πραγματικό χρόνο, να παρέχει έγκαιρες προειδοποιήσεις για πιθανό εξοπλισμό σφάλματα και ενεργοποιήστε τον απομακρυσμένο έξυπνο έλεγχο. Αυτό διασφαλίζει ότι οι χρήστες δεν χρειάζεται να αντικαταστήσουν ολόκληρο τον εξοπλισμό διανομής μονάδα κατά τη διάρκεια μελλοντικών αναβαθμίσεων έξυπνου δικτύου, παρέχοντας άφθονο χώρο για μελλοντική επέκταση και τεχνολογική πρόοδο.

Αναλυτικές Τεχνικές Προδιαγραφές

Σημείωση: Οι παράμετροι μόνωσης, τάσης αντοχής και ικανότητας θραύσης για την πλήρη μονάδα 33 kV μπορούν να ρυθμιστούν να ευθυγραμμιστεί με τα πρότυπα του τοπικού δικτύου ηλεκτρικής ενέργειας του πελάτη και του συγκεκριμένου επιτόπιου λειτουργικού περιβάλλοντος. Όλα τελειωμένα τα προϊόντα υποβάλλονται σε αυστηρές δοκιμές τύπου εργοστασίου στις τυποποιημένες εγκαταστάσεις παραγωγής της Huajidian πριν από την αποστολή.

Πεδίο εφαρμογής

Ο διακόπτης 33kV SF6 GIS με μόνωση αερίου είναι ιδανικός για εφαρμογές που περιλαμβάνουν συχνή εναλλαγή επιχειρήσεις. Αναπτύσσεται ευρέως σε κόμβους αστικών δικτύων διανομής, σταθμούς μεταγωγής μικρής κλίμακας, υπόγεια συστήματα τροφοδοσίας σήραγγας, βιομηχανικές και μεταλλευτικές εγκαταστάσεις, εμπορικά συγκροτήματα μεγάλης κλίμακας, αεροδρόμιο και μετρό υποσταθμοί διανομής, νοσοκομεία ανώτερης βαθμίδας (Βαθμός 3Α) και έργα διανομής ηλεκτρικής ενέργειας που υποστηρίζουν αθλητικά στάδια.

Μελέτη περίπτωσης: Έργο υποσταθμού για ένα μεγάλο εμπορικό συγκρότημα σε μια πρωτεύουσα της επαρχίας της Βόρειας Κίνας

Σε μια πρωτεύουσα της επαρχίας της Βόρειας Κίνας, αυτό το μεγάλο εμπορικό πάρκο ενσωματώνει ένα εμπορικό κέντρο, γραφείο Grade A κτίρια και υπόγειο γκαράζ. Τα συστήματα ψύξης, οι ανελκυστήρες και η πυρασφάλεια του εμπορικού κέντρου Ο εξοπλισμός απαιτεί συνεχή, αδιάλειπτη 24ωρη παροχή ρεύματος. Το πρωτότυπο του έργου, παλαιωμένο με μόνωση αέρα Οι συσκευές διανομής ήταν από καιρό ευαίσθητα στις δυσμενείς επιπτώσεις της σκόνης και της υγρασίας, οδηγώντας σε συχνή μόνωση σφάλματα υποβάθμισης. Το 2024, ο ιδιοκτήτης του έργου απέσυρε σταδιακά τον απαρχαιωμένο εξοπλισμό και αγόρασε μια παρτίδα 12 Huajidian Μονάδες GIS 33kV SF6.

Μετά από 18 μήνες συνεχούς λειτουργίας πεδίου —που εκτείνεται τόσο στη θερινή όσο και στη χειμερινή περίοδο— ο εξοπλισμός έδειξε ότι τα ακόλουθα αποτελέσματα απόδοσης:

1. Δεν παρουσιάστηκαν σφάλματα σχετικά με βραχυκυκλώματα ή βλάβη μόνωσης καθ' όλη τη διάρκεια της περιόδου λειτουργίας.

2. Το σύστημα μηχανικής ασφάλισης "Five-Prevention" απέδωσε αξιόπιστα, εξασφαλίζοντας ευέλικτη και ασφαλή εναλλαγή λειτουργίες κατά την καθημερινή χρήση·

3. Ο συμπαγής σχεδιασμός των ντουλαπιών διακοπτών μείωσε το απαιτούμενο αποτύπωμα πολιτικού μηχανικού για τη διανομή δωμάτιο κατά 28%, με αποτέλεσμα σημαντική εξοικονόμηση στο κόστος υποδομής του έργου.

4. Οι προ-δεσμευμένες έξυπνες διεπαφές ενσωματώθηκαν επιτυχώς με την απομακρυσμένη ισχύ του εμπορικού πάρκου πλατφόρμα παρακολούθησης, που επιτρέπει την απομακρυσμένη πρόσβαση και την προβολή σε πραγματικό χρόνο των επιχειρησιακών δεδομένων του εξοπλισμού.

Βάσει αυτής της εξαιρετικής επίδοσης πεδίου, ο γενικός ανάδοχος του έργου έχει υπογράψει συνεργασία-πλαίσιο συμφωνία με τη Huajidian για την προμήθεια εξοπλισμού υποσταθμού για δύο επιπλέον, νεόδμητα εμπορικά πάρκα.

Μελλοντική Διεύθυνση Ευφυούς Ανάπτυξης

Με γνώμονα την επιταχυνόμενη παγκόσμια ανάπτυξη των έξυπνων δικτύων, η Huajidian συνεχίζει να επαναλαμβάνει και να βελτιώνει το SF6 33 kV Σειρά προϊόντων GIS, αναβαθμίζοντας τις προσφορές της προς μεγαλύτερη ευφυΐα, ψηφιοποίηση και βιωσιμότητα χαμηλών εκπομπών άνθρακα. Η επόμενη γενιά βελτιστοποιημένων μοντέλων θα διατίθεται στάνταρ με ενσωματωμένη ηλεκτρονική παρακολούθηση πυκνότητας αερίου SF6, σε πραγματικό χρόνο ανίχνευση μερικής εκφόρτισης και μονάδες μετάδοσης δεδομένων που βασίζονται σε σύννεφο. Αυτό επιτρέπει τις ομάδες λειτουργίας και συντήρησης στη μετάβαση από τις περιοδικές επιθεωρήσεις εκτός σύνδεσης στην έξυπνη, προγνωστική συντήρηση. Χάρη σε ένα "plug-and-play" σχεδιασμός με δεσμευμένες διεπαφές, οι πελάτες μπορούν να εξοπλίσουν εκ των υστέρων τον υπάρχοντα εξοπλισμό — ακόμη και μονάδες που έχουν ήδη αγοράσει και εγκατεστημένο—με αυτά τα έξυπνα αξεσουάρ επί τόπου, χωρίς να χρειάζεται να αποσυναρμολογηθεί ή να αντικατασταθεί ολόκληρος ο διακόπτης ντουλάπι. Αυτή η προσέγγιση μεγιστοποιεί την απόδοση της αρχικής επένδυσης του πελάτη σε εξοπλισμό.

FAQ

Ε1: Για εξειδικευμένα έργα σε παράκτιες περιοχές που χαρακτηρίζονται από υψηλή υγρασία και αλατομίχλη, μπορεί η Huajidian να προσαρμόσει την ικανότητα προστασίας και τους μηχανισμούς λειτουργίας για τον πίνακα διανομής GIS 33kV SF6;

Α1: Ναι, μπορούμε. Εκτός από τις τυπικές αξιολογήσεις προστασίας IP2X και IP4X, προσφέρουμε μια αναβάθμιση σε περιβλήματα IP54 ειδικά σχεδιασμένο για να αντιστέκεται στη συμπύκνωση και την αλατομίχλη σε παράκτια περιβάλλοντα με υψηλή υγρασία. Επιπλέον, Οι πελάτες μπορούν να επιλέξουν μεταξύ μηχανισμών λειτουργίας με ελατήριο και ηλεκτρομαγνητικού μηχανισμού, ανάλογα με το συγκεκριμένο απαιτήσεις συχνότητας ενεργοποίησης και συνθήκες τροφοδοσίας στο χώρο εγκατάστασης. Όλες οι προσαρμοσμένες λύσεις υπόκεινται αυστηρές δοκιμές προσομοίωσης πριν από την παραγωγή για να διασφαλιστεί η βέλτιστη απόδοση.

Ε2: Υπό κανονικές συνθήκες λειτουργίας, ποια είναι η διάρκεια ζωής του αερίου SF6 μέσα στο περίβλημα και χρειάζεται συχνή αναπλήρωση;

A2: Υπό τυπικές συνθήκες λειτουργίας—ορίζονται ως θερμοκρασίες μεταξύ -25°C και +40°C και υψόμετρο όχι περισσότερο από 1.000 μέτρα—το αέριο SF6 στα πλήρως σφραγισμένα ντουλάπια μας παραμένει αποτελεσματικό για περισσότερα από 10 χρόνια, χωρίς να απαιτείται αναπλήρωση ρουτίνας. Οι πελάτες χρειάζεται μόνο να πραγματοποιούν έναν ετήσιο έλεγχο ρουτίνας της πυκνότητας του αερίου. αναπλήρωση αερίου είναι απαιτείται μόνο μετά από μεγάλη επισκευή που περιλαμβάνει την αποσυναρμολόγηση του ντουλαπιού.

Ε3: Για πελάτες στο εξωτερικό που αγοράζουν αυτόν τον εξοπλισμό GIS Huajidian, μπορείτε να παρέχετε οδηγίες εγκατάστασης και υπηρεσίες συντήρησης μετά την πώληση;

A3: Παρέχουμε δωρεάν εγχειρίδια εγκατάστασης στην αγγλική γλώσσα και απομακρυσμένη ηλεκτρονική τεχνική υποστήριξη. Για μεγάλης κλίμακας παραγγελίες στο εξωτερικό—ειδικά εκείνες που περιλαμβάνουν μία μόνο αγορά 20 μονάδων ή περισσότερων—μπορούμε να αποστείλουμε επαγγελματίες ηλεκτρολόγους μηχανικούς στο χώρο του έργου για να παρέχουν εκπαίδευση εγκατάστασης, σύμφωνα με τους όρους της σύμβασης.

Η Huajidian παραμένει σταθερή στη φιλοσοφία της να δίνει προτεραιότητα στην ασφάλεια στην Ε&Α εξοπλισμού. Κάθε 33kV SF6 Η μονάδα διακόπτη με μόνωση αερίου υπόκειται σε αυστηρό ποιοτικό έλεγχο καθ' όλη τη διάρκεια του κύκλου ζωής της παραγωγής—από την επιθεώρηση πρώτων υλών κατά την άφιξη στις εγκαταστάσεις μας έως την τελική επιθεώρηση του τελικού προϊόντος πριν από την αποστολή. Επιλέγοντας προϊόντα Huajidian GIS, επιλέγετε μια εγγύηση μακροπρόθεσμου, σταθερού συστήματος ισχύος λειτουργία. Χαιρετίζουμε τα ερωτήματα από παγκόσμιους εργολάβους EPC, χειριστές δικτύου και διανομείς σχετικά με τις τιμές, τεχνικά σχέδια και προσαρμοσμένες λύσεις.
