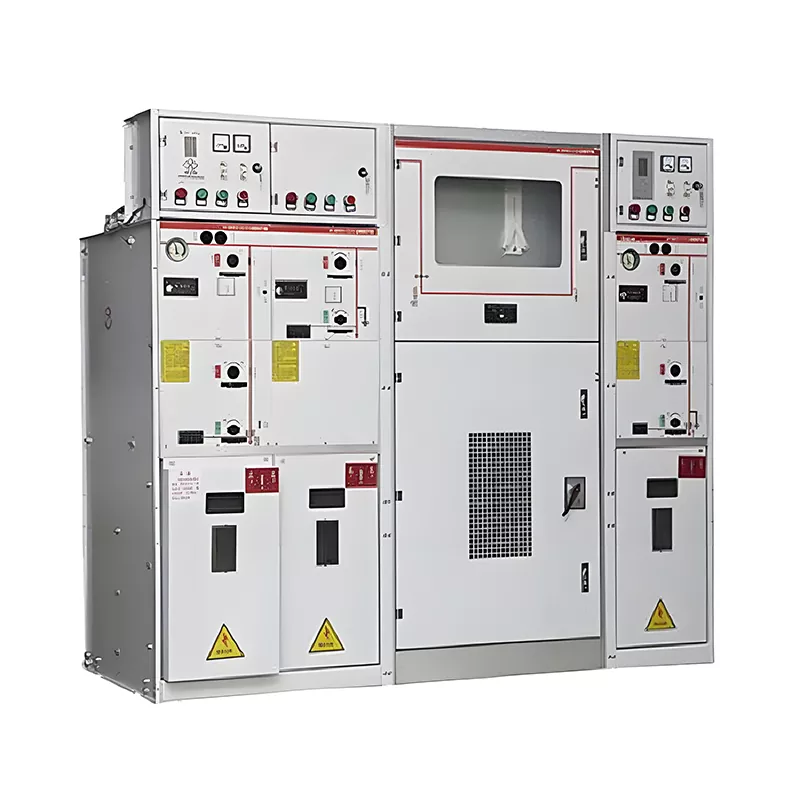

Δακτύλιος 22kV SF6 GIS RMU Διακόπτης κύριας μονάδας

Αυτός ο διακόπτης κύριας μονάδας δακτυλίου 22 kV SF6 GIS RMU είναι μια έξυπνη συσκευή πυρήνα που αναπτύχθηκε από την Huajidian για μέση τάση συστήματα διανομής ηλεκτρικής ενέργειας. Ξεφεύγοντας από τους δομικούς περιορισμούς του παραδοσιακού εξοπλισμού, το προϊόν υιοθετεί συμπαγής αρθρωτός σχεδιασμός, υψηλής ενσωμάτωσης βασικών λειτουργικών μονάδων όπως διακόπτες κυκλώματος, διακόπτες αποσύνδεσης, διακόπτες γείωσης και μετασχηματιστές οργάνων. Η δομή του ντουλαπιού είναι απλοποιημένη και συμπαγής, κατάλληλη για σενάρια περιορισμένης εγκατάστασης όπως αστικοί υποσταθμοί και προκατασκευασμένοι υποσταθμοί.

Ο πίνακας ελέγχου του εξοπλισμού διαθέτει μια φιλική προς το χρήστη διάταξη, εξοπλισμένη με έξυπνα όργανα παρακολούθησης και α παράθυρο οπτικής παρατήρησης για παρακολούθηση της λειτουργίας του εξοπλισμού σε πραγματικό χρόνο. Ως αξιόπιστος προμηθευτής, η Huajidian υποστηρίζει εξατομικευμένες λύσεις που βασίζονται στις πραγματικές ανάγκες διανομής ενέργειας των χρηστών, καλύπτοντας πλήρως τη διανομή ενέργειας απαιτήσεις σε διάφορα σενάρια όπως αστικά κτίρια, βιομηχανικά πάρκα και βασικά έργα υποδομής.

Βασικά Πλεονεκτήματα Προϊόντος

1. Πλήρως προστατευμένος σχεδιασμός μόνωσης, μηδενικοί κίνδυνοι ασφάλειας κατά τη λειτουργία

Ο εξοπλισμός χρησιμοποιεί αέριο SF6 ή φιλικό προς το περιβάλλον αέριο για εσωτερική μόνωση και τα ηλεκτροφόρα μέρη έχουν πλήρως σφραγισμένη δομή, απομονώνοντάς τα πλήρως από την εξωτερική υγρασία, τη σκόνη, τα συντρίμμια και τα μικρά ζώα, εξαλείφοντας τα κίνδυνο βραχυκυκλώματος και διαρροής στην πηγή. Επίσης, τηρεί αυστηρά τις προδιαγραφές σχεδίασης "πέντε-απόδειξη". για συστήματα ισχύος, εξοπλισμένα με μηχανισμούς λειτουργίας αλληλομανδάλωσης και διπλή μηχανική προστασία εμπλοκής για το πόρτες ντουλαπιών, αποτρέποντας αποτελεσματικά ζητήματα κακής λειτουργίας όπως το άνοιγμα και το κλείσιμο των διακοπτών υπό φορτίο ή τυχαία είσοδος σε ζωντανά διαμερίσματα, διασφαλίζοντας πλήρως την ασφάλεια του προσωπικού συντήρησης.

2. Ανθεκτικό στη διάβρωση και ανθεκτικό, προσαρμόσιμο σε περίπλοκες συνθήκες εργασίας

Το ερμάριο διακόπτη κύριας μονάδας δακτυλίου 22kV SF6 GIS RMU είναι κατασκευασμένο από υψηλής ποιότητας χαλύβδινη πλάκα ψυχρής έλασης ή χαλύβδινη πλάκα με επίστρωση αλουμινίου-ψευδαργύρου, επεξεργασμένη με λεπτή αντιδιαβρωτική διαδικασία ψεκασμού. Διαθέτει υψηλή μηχανική ικανότητα αντοχή, αντοχή στη φθορά και αντοχή στη διάβρωση, επιτρέποντας μακροπρόθεσμη σταθερή λειτουργία σε σύνθετους εσωτερικούς και εξωτερικούς χώρους περιβάλλοντα όπως υψηλή θερμοκρασία, υψηλή υγρασία και σκόνη. Ο ετήσιος ρυθμός διαρροής αερίου του γεμισμένου αερίου ο εξοπλισμός διανομής είναι ≤0,1%, εξασφαλίζοντας ισχυρή λειτουργική σταθερότητα του εξοπλισμού και μειώνοντας σημαντικά την επακόλουθη συντήρηση κόστος.

3. Αρθρωτός και ευέλικτος συνδυασμός, απλή και βολική λειτουργία

Το προϊόν υιοθετεί έναν τυποποιημένο σχεδιασμό λειτουργικής μονάδας, που επιτρέπει τον δωρεάν συνδυασμό εισερχόμενων και εξερχόμενων μονάδες γραμμής, μονάδες PT και μονάδες μετασχηματιστή σύμφωνα με τις επιτόπιες ανάγκες διανομής ηλεκτρικής ενέργειας, που ανταποκρίνονται στα εξατομικευμένα απαιτήσεις διαμόρφωσης διαφορετικών έργων. Το πάνελ είναι επιστημονικά χωρισμένο, με τυποποιημένα διάταξη κουμπιών, πόμολα και οργάνων. Διατίθεται στάνταρ με σαφείς οδηγίες διαδικασίας λειτουργίας, διαγράμματα προσομοίωσης ηλεκτρικής κύριας καλωδίωσης και προειδοποιητικά σήματα υψηλής τάσης, μειώνοντας το κόστος εκμάθησης του χειριστή και την κίνδυνος τυχαίας ενεργοποίησης, επιτυγχάνοντας τυποποιημένη και απλή λειτουργία.

4. Έξυπνη παρακολούθηση, χαμηλό κόστος συντήρησης

Τα ενσωματωμένα έξυπνα όργανα παρακολούθησης μπορούν να ανιχνεύσουν την εσωτερική πίεση αέρα, τη θερμοκρασία και την κατάσταση λειτουργίας του τον εξοπλισμό σε πραγματικό χρόνο, αναφέροντας έγκαιρα σφάλματα και ανωμαλίες, επιτυγχάνοντας έξυπνη έγκαιρη προειδοποίηση και τηλεχειρισμό παρακολούθηση. Η πλήρως σφραγισμένη, ενσωματωμένη δομή εξαλείφει την ανάγκη για συχνή συντήρηση και αντικατάσταση εξαρτημάτων, μειώνοντας σημαντικά τον φόρτο εργασίας συντήρησης και επιτυγχάνοντας εξαιρετικά αποδοτική και χαμηλής κατανάλωσης λειτουργία.

Βασικές Τεχνικές Παράμετροι

Ο διακόπτης κύριας μονάδας δακτυλίου Huajidian 22kV SF6 GIS RMU έχει υποβληθεί σε πολλαπλές αυστηρές βιομηχανικές δοκιμές, διασφαλίζοντας συμβατές και σταθερές παραμέτρους που πληρούν τα εγχώρια και διεθνή πρότυπα για τη διανομή ρεύματος μέσης τάσης εξοπλισμός:

- Ονομαστική τάση: 12kV/24kV

- Ονομαστικό ρεύμα: 630A/1250A

- Ονομαστική συχνότητα: 50Hz

- Τάση αντοχής συχνότητας ισχύος: 42kV/65kV

- Τάση αντοχής κεραυνών: 75kV/125kV

- Βαθμολογία προστασίας: Θάλαμος αερίων IP67/Επιπλο IP4X

- Ετήσιος Ποσοστό Διαρροής Αερίου: ≤0,1% (Επιμελητήριο με αέριο)

Κύρια σενάρια εφαρμογής

Με τη συμπαγή δομή, την υψηλή ασφάλεια και την υψηλή σταθερότητα, αυτός ο εξοπλισμός χρησιμοποιείται ευρέως σε διάφορα mainstream Σενάρια διανομής ρεύματος μέσης τάσης:

1. Αστική Υποστήριξη: Αστικοί οικιστικοί χώροι, εμπορικά συγκροτήματα, δωμάτια διανομής ρεύματος κτιρίων γραφείων

2. Βιομηχανική Διανομή Ενέργειας: Βιομηχανικά πάρκα, εργοστάσια παραγωγής δίκτυα διανομής ηλεκτρικής ενέργειας μέσης τάσης

3. Urban Power Grid: Αναβαθμίσεις δικτύων διανομής αστικής ενέργειας και κόμβοι τροφοδοσίας δικτύου δακτυλίου

4. Βασικά έργα υποδομής: Συστήματα τροφοδοσίας για κρίσιμες εγκαταστάσεις όπως αεροδρόμια, σιδηρόδρομοι και νοσοκομεία

Υπόθεση Εφαρμογής Μηχανικής

1. Έργο ανακαίνισης δικτύων αστικής ενέργειας Inner Mongolia Banner/County Urban Power Grid

Η κύρια μονάδα του παραδοσιακού δακτυλίου (RMU) στις παλιές κατοικημένες περιοχές του Ejin Horo Banner, Εσωτερική Μογγολία, είχε κακή αντοχή στην υγρασία και το νερό, καθιστώντας το επιρρεπές σε εισροή νερού και βραχυκυκλώματα κατά την περίοδο των βροχών, συχνά επηρεάζουν την κανονική παροχή ρεύματος των κατοίκων. Αυτό το έργο υιοθέτησε κύριες μονάδες δακτυλίου Huajidian 22kV SF6 GIS RMU RMU σε παρτίδες. Βασιζόμενο στην πλήρως στεγανοποιημένη προστασία IP67 και την εξαιρετική αντοχή στη διάβρωση, αντιστέκεται αποτελεσματικά στο νερό συσσώρευση και διάβρωση από υγρά περιβάλλοντα κατά την περίοδο των βροχών, λύνοντας πλήρως το πρόβλημα της εύκολης αστοχία παλιού εξοπλισμού. Μετά τη θέση σε λειτουργία του εξοπλισμού, το ποσοστό διακοπής της παροχής ρεύματος στην περιοχή μειώθηκε κατά 95%, επιτυγχάνοντας αδιάλειπτη και σταθερή παροχή ρεύματος στους κατοίκους και ολοκληρώνοντας με επιτυχία το αστικό αναβάθμιση και ανακαίνιση ασφάλειας του δικτύου διανομής.

FAQ

Ε1: Ποια είναι η διάρκεια ζωής και ο κύκλος συντήρησης του διακόπτη κύριας μονάδας δακτυλίου 22kV SF6 GIS RMU;

Α: Αυτή η κύρια μονάδα δακτυλίου Huajidian RMU υιοθετεί μια πλήρως σφραγισμένη δομή ανθεκτική στη διάβρωση και πυρήνα υψηλής ποιότητας εξαρτήματα, με σχεδιασμένη διάρκεια ζωής έως και 30 χρόνια. Χάρη στον εξαιρετικά χαμηλό ετήσιο ρυθμό διαρροής αέρα ≤0,1% και πλήρως κλειστό σχεδιασμό ανθεκτικό στη σκόνη και την υγρασία, ο εξοπλισμός απαιτεί ελάχιστη συντήρηση. Ρουτίνα Οι επιθεωρήσεις απαιτούν μόνο έλεγχο της πίεσης του αέρα και της κατάστασης λειτουργίας κάθε έξι μήνες και ολοκληρωμένο επαγγελματία χρειάζεται συντήρηση κάθε 3-5 χρόνια, μειώνοντας σημαντικά το κόστος μακροχρόνιας συντήρησης.

Ε2: Μπορεί ο εξοπλισμός να αντέξει σκληρές εξωτερικές συνθήκες όπως υψηλή θερμοκρασία και υψηλή υγρασία;

Α: Ναι. Το ντουλάπι εξοπλισμού χρησιμοποιεί χαλύβδινες πλάκες επικαλυμμένες με ψευδάργυρο αλουμινίου με αντιδιαβρωτικό ψεκασμό υψηλών προδιαγραφών διαδικασία, παρέχοντας εξαιρετική αντοχή στις καιρικές συνθήκες και αντοχή στη διάβρωση. Τα εσωτερικά ηλεκτρικά εξαρτήματα είναι πλήρως σφραγισμένο και προστατευμένο, αντιστέκεται αποτελεσματικά σε παρεμβολές από σκληρά περιβάλλοντα όπως υψηλή θερμοκρασία, υψηλή υγρασία, σκόνη και ψεκασμό αλατιού. Μπορεί να λειτουργήσει σταθερά στην περιοχή από -40℃ έως +85℃, προσαρμόζοντας σε πολύπλοκη εργασία περιβάλλοντα σε διάφορες περιοχές της Κίνας.

Ε3: Υποστηρίζει το προϊόν εξατομικευμένη προσαρμογή και υπηρεσίες καθοδήγησης επιτόπου εγκατάστασης;

Α: Ναι. Ως επαγγελματίας κατασκευαστής και προμηθευτής, η Huajidian μπορεί να παρέχει ολοκληρωμένη εξατομικευμένη προσαρμογή οι μονάδες εισόδου και εξόδου του εξοπλισμού, οι έξυπνες λειτουργίες παρακολούθησης, οι παράμετροι προστασίας και η εμφάνιση σημάνσεις σύμφωνα με τις ανάγκες του έργου. Παρέχουμε μια ενιαία υπηρεσία που καλύπτει ολόκληρο τον κύκλο ζωής ενός έργου, συμπεριλαμβανομένου του σχεδιασμού λύσης, της επιτόπιας εγκατάστασης, της θέσης σε λειτουργία, της λειτουργίας και της συντήρησης και της υποστήριξης μετά την πώληση. Η επαγγελματική τεχνική ομάδα μας επιλύει κάθε είδους επιτόπου προβλήματα καθ' όλη τη διάρκεια του έργου.

Εγγύηση επωνυμίας Huajidian

Η Huajidian τηρεί τη φιλοσοφία ποιότητας της "παράδοσης μηδενικών ελαττωμάτων και υπηρεσία πλήρους κύκλου". Όλα τα 22kV SF6 GIS RMUR Ο διακόπτης της κύριας μονάδας δακτυλίου υποβάλλεται σε αυστηρή δοκιμή, συμπεριλαμβανομένης της τάσης αντοχής στη συχνότητα ισχύος, μερικής εκφόρτισης, και αύξηση της θερμοκρασίας, πριν φύγετε από το εργοστάσιο για να διασφαλίσετε ότι τα προϊόντα πληρούν τα βιομηχανικά πρότυπα και τη χρήση του έργου απαιτήσεις. Βασιζόμενοι σε ένα τυποποιημένο σύστημα παραγωγής και ένα ολοκληρωμένο σύστημα μετά την πώληση, παρέχουμε στους πελάτες με επαγγελματικές, αποτελεσματικές και αξιόπιστες ολοκληρωμένες λύσεις εξοπλισμού διανομής ενέργειας, από το σχεδιασμό λύσεων, παραγωγή, εγκατάσταση και θέση σε λειτουργία εξοπλισμού έως τη μετα-συντήρηση.
