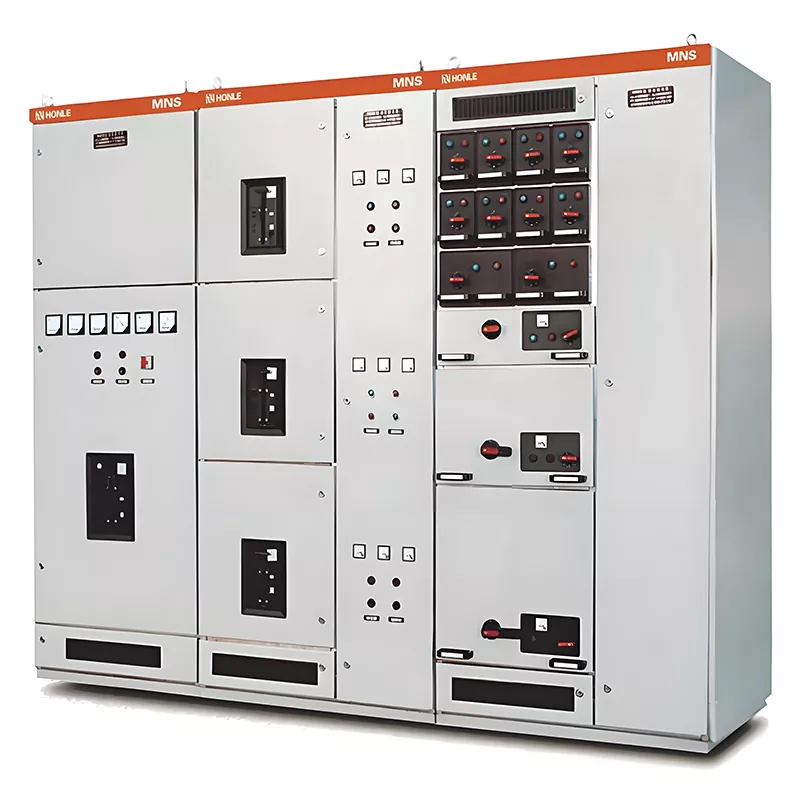

Διακόπτης χαμηλής τάσης MNS

Η σταθερή κατανομή ισχύος είναι το θεμέλιο για την ομαλή λειτουργία των εργοστασίων και των κτιρίων. Ο αποσπώμενος διακόπτης χαμηλής τάσης καθορίζει άμεσα την ασφάλεια, τη λειτουργική απόδοση και το επίπεδο ευφυΐας ολόκληρου του δικτύου ισχύος. Η HUAJIDIAN ανέπτυξε τον διακόπτη χαμηλής τάσης MNS παράλληλα με τις σειρές GCK και MNS, βελτιστοποιώντας σχέδια με βάση την πολυετή εμπειρία του κλάδου και τα σχόλια των παγκόσμιων πελατών.

Αυτός ο εξοπλισμός είναι συμβατός με τριφασικά συστήματα εναλλασσόμενου ρεύματος 50/60Hz (ονομαστικές τάσεις 380V/400V/690V) και χρησιμοποιείται για μετάδοση και διανομή ισχύος, έλεγχο κινητήρα και αντιστάθμιση άεργου ισχύος. Σε αντίθεση με τα παραδοσιακά σταθερά ντουλάπια, η αποσπώμενη δομή συρταριού απομονώνει φυσικά τις λειτουργικές μονάδες από το κύριο κύκλωμα. Μια ελαττωματική μονάδα μπορεί να αποσυρθεί για συντήρηση μεμονωμένα χωρίς να απενεργοποιηθεί ολόκληρο το περίβλημα, μειώνοντας σημαντικά τον κίνδυνο διακοπής λειτουργίας της γραμμής παραγωγής.

Βασικά πλεονεκτήματα προϊόντος

1. Τυποποιημένη και αρθρωτή διάταξη ντουλαπιού

Ο διακόπτης χαμηλής τάσης MNS χρησιμοποιεί ένα ενοποιημένο αρθρωτό συγκρότημα. Οι κύριες και οι ράβδοι διακλάδωσης διατάσσονται σε ξεχωριστές ζώνες, υποστηρίζοντας τόσο οριζόντια όσο και κάθετη καλωδίωση. Τα κυκλώματα συρταριών και οι λειτουργικές μονάδες μπορούν να προστεθούν ή να αφαιρεθούν με ευελιξία βάσει των επιτόπιων απαιτήσεων φορτίου χωρίς την ανάγκη προσαρμοσμένου επανασχεδιασμού του ντουλαπιού. Αυτό μειώνει σημαντικά τους χρόνους παραγωγής και παράδοσης, καθιστώντας το ιδανικό για σταδιακές επεκτάσεις εγκαταστάσεων και έργα ανακαίνισης κτιρίων.

2. Υψηλή προστασία IP41 + απομονωμένη, ασφαλής αποσυρόμενη δομή

Το ντουλάπι διαθέτει βαθμολογία προστασίας IP41, εμποδίζοντας στερεά ξένα αντικείμενα μεγαλύτερα από 1 mm και αποτρέποντας την είσοδο σκόνης και την τυχαία επαφή με ηλεκτροφόρα μέρη. Τα ανεξάρτητα συρτάρια εξασφαλίζουν φυσική απομόνωση μεταξύ της μονάδας και του κύριου κυκλώματος. Η συντήρηση περιλαμβάνει την απόσυρση μόνο του ελαττωματικού συρταριού, αποφεύγοντας έτσι εκτεταμένες διακοπές ρεύματος και βελτιώνοντας τη λειτουργική ασφάλεια.

3. Εξαιρετική ικανότητα αντοχής σε βραχυκύκλωμα

Ο κύριος ζυγός διαθέτει μέγιστο ονομαστικό ρεύμα λειτουργίας 6300A, ρεύμα αντοχής βραχείας διάρκειας 100 kA/1s και ρεύμα αντοχής αιχμής 220 kA/0,1s. Οι ζυγοί διακλάδωσης διατίθενται σε στάνταρ και ενισχυμένες εκδόσεις: ο τυπικός τύπος αντέχει ρεύμα αιχμής 105kA/0,1s, ενώ ο ενισχυμένος τύπος φτάνει τα 176kA/0,1s. Σε περίπτωση σφάλματος βραχυκυκλώματος, η δομή του ντουλαπιού και οι ζυγοί αντιστέκονται στην παραμόρφωση και αποτρέπουν τη διαρροή τόξου, διασφαλίζοντας τη σταθερότητα του δικτύου.

4. Δεσμευμένες διεπαφές για επέκταση έξυπνης παρακολούθησης

Όλες οι μονάδες διανομής χαμηλής τάσης MNS διατίθενται στάνταρ με διεπαφές επικοινωνίας υπολογιστή, επιτρέποντας την ενσωμάτωση με πλατφόρμες αυτοματισμού εργοστασίων, έξυπνα συστήματα διανομής ηλεκτρικής ενέργειας κτιρίων και κεντρικά συστήματα ελέγχου σταθμών παραγωγής ενέργειας. Σε εξαιρετικά αυτοματοποιημένα περιβάλλοντα -όπως πετροχημικά εργοστάσια και θερμοηλεκτρικούς σταθμούς- αυτές οι μονάδες διευκολύνουν την απομακρυσμένη λήψη δεδομένων, τη λειτουργική παρακολούθηση και την έγκαιρη προειδοποίηση σφαλμάτων, υποστηρίζοντας τη δημιουργία μη επανδρωμένων, ευφυών δικτύων διανομής ενέργειας.

Βασικές Τεχνικές Παράμετροι

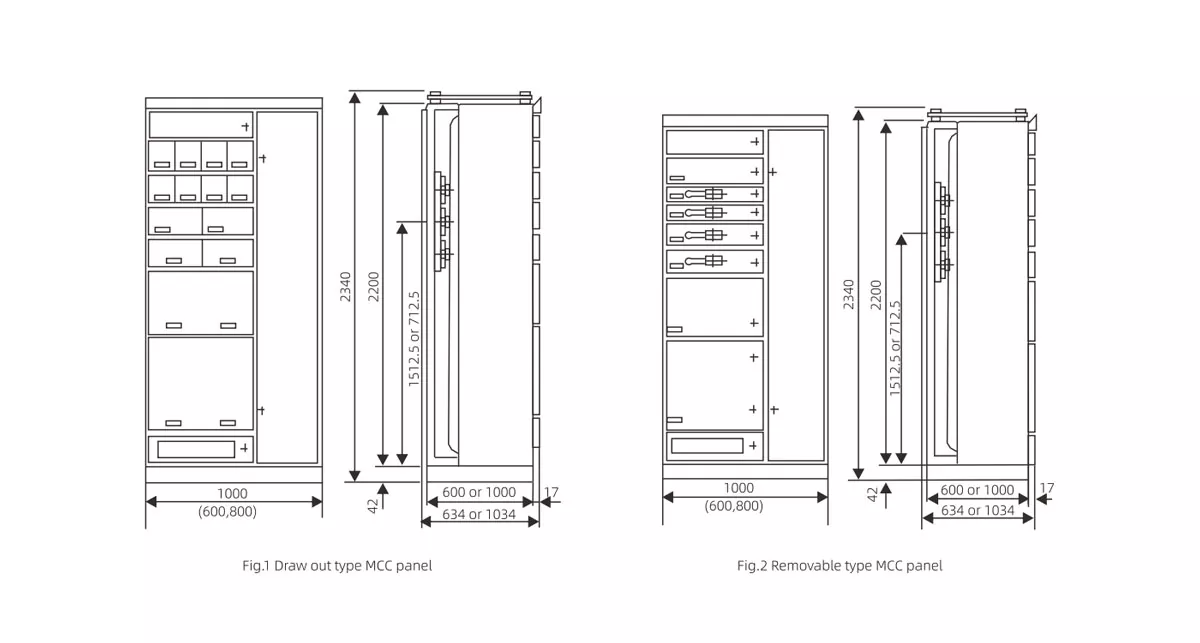

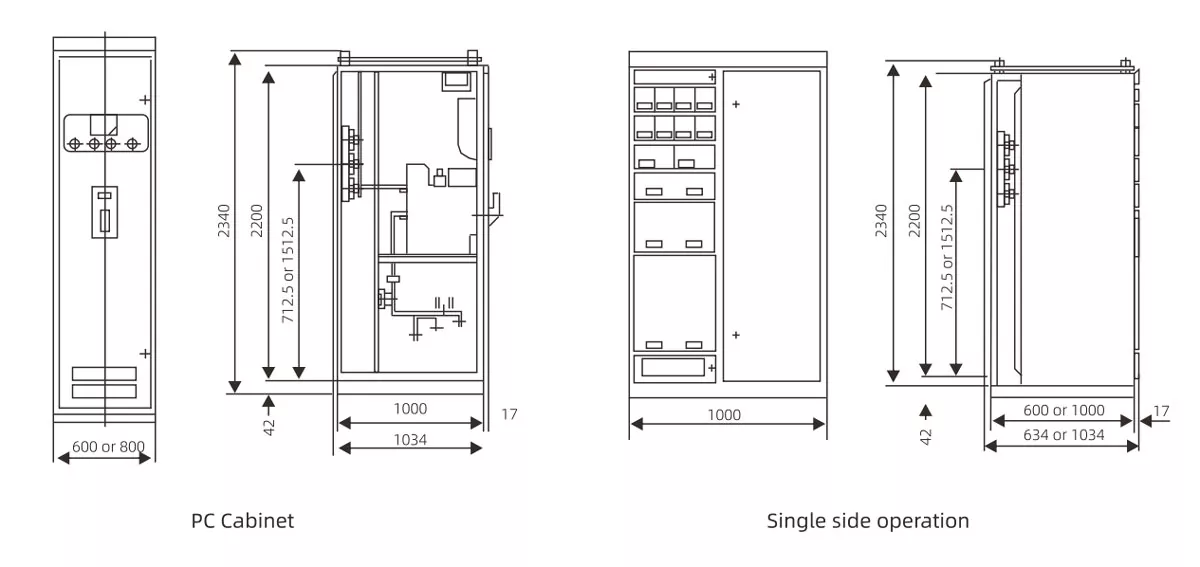

ΕΣΩΤΕΡΙΚΗ ΔΟΜΗ

Ισχύουσες Περιβαλλοντικές Συνθήκες

1. Θερμοκρασία περιβάλλοντος: -5°C έως +40°C; Μέση θερμοκρασία 24 ωρών που δεν υπερβαίνει τους 35°C

2. Υψόμετρο εγκατάστασης: ≤2000 μέτρα. μόνο για εσωτερική χρήση

3. Υγρασία: Σχετική υγρασία ≤50% στους 40°C. μέγιστη υγρασία 90% στους 20°C. εξοπλισμένο με χαρακτηριστικά κατά της συμπύκνωσης για να χειρίζεται τις διακυμάνσεις της θερμοκρασίας

4. Κατακόρυφη τοποθέτηση: Η κλίση του ντουλαπιού δεν υπερβαίνει τις 5°

5. Τόπος λειτουργίας: Απαγορεύεται η εγκατάσταση σε χώρους που περιέχουν εύφλεκτα/εκρηκτικά μέσα, έντονους κραδασμούς ή διαβρωτικά χημικά αέρια

Εφαρμογές πολλαπλών κλάδων και περιπτώσεις έργων πραγματικού κόσμου

Περίπτωση 1: Έργο διανομής ενέργειας για μια μεγάλης κλίμακας πετροχημική βάση στην Ανατολική Κίνα

Μια μονάδα χημικής επεξεργασίας με ετήσια παραγωγή 1,2 εκατομμυρίων τόνων χρησιμοποιεί 28 μονάδες διακοπτών χαμηλής τάσης HUAJIDIAN MNS. Λειτουργώντας ως κέντρο ελέγχου κινητήρα του συνεργείου, το σύστημα εξασφαλίζει συνεχή παροχή ρεύματος στα δοχεία αντίδρασης και στις αντλίες μεταφοράς. Τα ερμάρια με βαθμολογία IP41 απομονώνουν αποτελεσματικά τη χημική σκόνη, οι ενισχυμένοι δίαυλοι αντέχουν τα ρεύματα υπέρτασης από την εκκίνηση του κινητήρα και οι διεπαφές επικοινωνίας ενσωματώνονται με το σύστημα ελέγχου DCS της εγκατάστασης. το σύστημα λειτουργεί σταθερά για τρία χρόνια χωρίς περιστατικά βραχυκυκλώματος.

Μελέτη Περίπτωσης 2: Βοηθητικό Σύστημα Ηλεκτρικής Ενέργειας για Θερμοηλεκτρικό Σταθμό 300MW

Εξοπλισμένο με 35 μονάδες διακόπτη GCS για διανομή ισχύος σε βοηθητικά συστήματα όπως μονάδες παροχής νερού, αποθείωσης και αφαίρεσης σκόνης. Ο κύριος δίαυλος 6300A υποστηρίζει λειτουργία πλήρους φορτίου, ενώ η υψηλή αντοχή σε βραχυκύκλωμα μετριάζει τις διακυμάνσεις του δικτύου κατά την εκκίνηση και τον τερματισμό της μονάδας. Οι έξυπνες διεπαφές συνδέονται απευθείας με την κεντρική πλατφόρμα ελέγχου της εγκατάστασης, επιτρέποντας συναγερμούς σφαλμάτων σε πραγματικό χρόνο.

HUAJIDIAN: Εταιρική Δύναμη και Διασφάλιση Ποιότητας

Ιδρύθηκε στο Wenzhou, Zhejiang το 1998, η μάρκα προσφέρει μια ολοκληρωμένη γκάμα προϊόντων μετάδοσης και διανομής ισχύος, συμπεριλαμβανομένων ηλεκτρικών συσκευών χαμηλής τάσης, βασικών μονάδων δακτυλίου (RMUs), μετασχηματιστών, σταθεροποιητών τάσης και διακοπτών κυκλώματος.

Ως μακροπρόθεσμος προμηθευτής για εγχώρια και διεθνή έργα EPC, η εταιρεία διαθέτει πιστοποίηση συστήματος διαχείρισης ποιότητας ISO9001 και πιστοποίηση ασφάλειας CE. Λειτουργούμε το δικό μας τυποποιημένο εργοστάσιο με μια πλήρη διαδικασία ποιοτικού ελέγχου, που καλύπτει πρώτες ύλες, ημικατεργασμένα προϊόντα και έτοιμα προϊόντα. κάθε μονάδα διακόπτη υποβάλλεται σε ολοκληρωμένη δοκιμή ηλεκτρικής απόδοσης πριν φύγει από το εργοστάσιο.

Η επαγγελματική τεχνική ομάδα μας παρέχει υπηρεσίες μίας στάσης, συμπεριλαμβανομένου του σχεδιασμού του συστήματος διανομής ηλεκτρικής ενέργειας, της καθοδήγησης εγκατάστασης επί τόπου και της δια βίου τεχνικής υποστήριξης. Δεσμευμένοι στην ποιότητα πρώτα, τα προϊόντα μας εξάγονται σε αγορές σε όλο τον κόσμο.

FAQ

Ε1: Μπορεί ο διακόπτης χαμηλής τάσης HUAJIDIAN MNS να επεκταθεί αργότερα και ποιος είναι ο μέγιστος αριθμός κυκλωμάτων ανά μονάδα;

A1: Ο πίνακας διακοπτών διαθέτει πλήρως αρθρωτό σχεδιασμό, που επιτρέπει την ευέλικτη προσθήκη ή αφαίρεση λειτουργικών μονάδων συρταριών ακόμα και μετά την επιτόπια εγκατάσταση. Δεν χρειάζεται να αντικαταστήσετε το πλαίσιο του ντουλαπιού. αρκεί απλώς η εγκατάσταση πρόσθετων μονάδων συρταριού. Οι κύριες μπάρες και οι ράβδοι διακλάδωσης είναι εξοπλισμένοι με δεσμευμένες διεπαφές επέκτασης, μειώνοντας σημαντικά το χρόνο και το κόστος των αναβαθμίσεων του συστήματος.

Ε2: Πώς πρέπει να επιλέξω μεταξύ των τυπικών και ενισχυμένων ζυγών διακλάδωσης για το σύστημα GCS;

A2: Η τυπική ράβδος διακλάδωσης προσφέρει μέγιστη αντοχή 105 kA/0,1s, κατάλληλη για εφαρμογές ελαφρού φορτίου, όπως κτίρια γραφείων και εργοστάσια κλωστοϋφαντουργίας. Η ενισχυμένη έκδοση αντέχει 176kA/0,1s, καθιστώντας την ιδανική για περιβάλλοντα βραχυκυκλώματος υψηλής πρόσκρουσης που βρίσκονται σε πετροχημικά εργοστάσια, μεταλλουργικές εγκαταστάσεις και μεγάλες μονάδες παραγωγής ενέργειας. Η τεχνική ομάδα μας μπορεί να προτείνει τις κατάλληλες προδιαγραφές ράβδου χωρίς χρέωση με βάση τις παραμέτρους ρεύματος βραχυκυκλώματος του ιστότοπού σας.

Ε3: Υποστηρίζει ο διακόπτης χαμηλής τάσης MNS προσαρμοσμένες λειτουργίες έξυπνης παρακολούθησης και ποια πρωτόκολλα επικοινωνίας είναι συμβατά;

A3: Όλα τα ντουλάπια διαθέτουν δεσμευμένες ανεξάρτητες διεπαφές επικοινωνίας και υποστηρίζουν την εγκατάσταση προσαρμοσμένων μονάδων έξυπνης παρακολούθησης. Συμβατά με τα κύρια πρωτόκολλα επικοινωνίας στη βιομηχανία ηλεκτρικής ενέργειας, επιτρέπουν την απομακρυσμένη μετάδοση δεδομένων—συμπεριλαμβανομένης της τάσης, του ρεύματος, της θερμοκρασίας του ντουλαπιού και των σημάτων σφάλματος—καθώς και τηλεχειριστήριο και ειδοποιήσεις ανωμαλιών. Λύσεις για δευτερεύουσα καλωδίωση και ενσωμάτωση με συστήματα παρακολούθησης μπορούν επίσης να παρέχονται κατόπιν αιτήματος.

Τεχνική παράμετρος πρωτεύοντος κυκλώματος (σύμφωνα με το Dw45)

Σημείωμα:

1.Το ρεύμα της κάθετης γραμμής διαύλου είναι εξαιρετικά μέχρι 2000A@+35℃. (+40℃ με ψυγείο)

2. Ο βαθμός προστασίας του lP54 λαμβάνεται υπόψη για ειδικό σχεδιασμό εάν χρειαστεί
