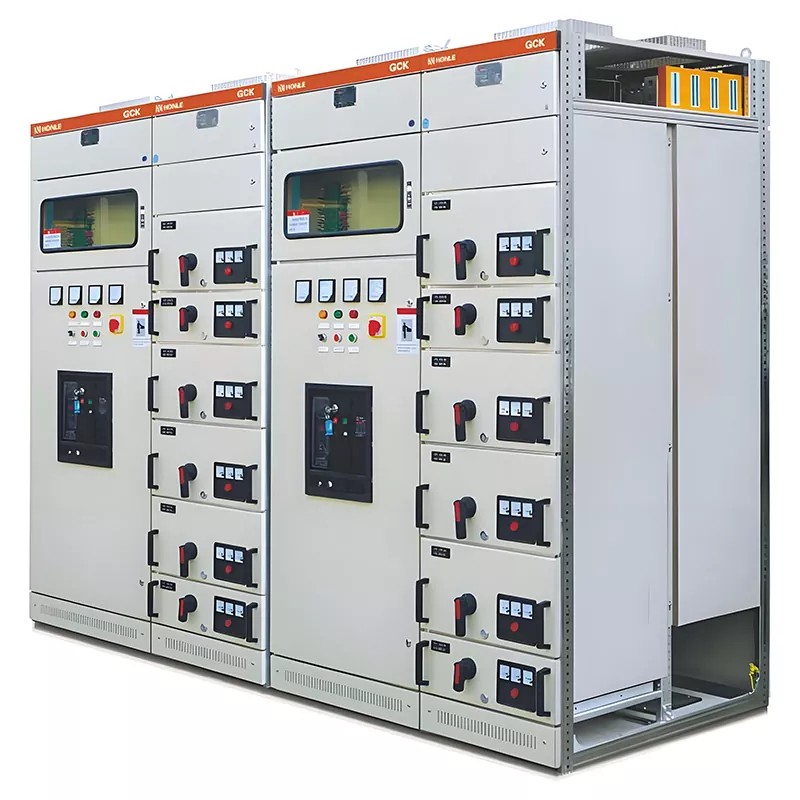

Διακόπτης χαμηλής τάσης GCK

Ο διακόπτης χαμηλής τάσης HUAJIDIAN GCK χρησιμοποιεί σχέδιο συρταριού που αποσύρεται για εύκολη συντήρηση. Επιτρέπει ευέλικτες διαμορφώσεις—συμπεριλαμβανομένων των εισερχόμενων ντουλαπιών τροφοδοσίας, ντουλαπιών συρταριών τροφοδοσίας και ντουλαπιών μέτρησης—για τον χειρισμό του ελέγχου εκκίνησης/διακοπής κινητήρα και προστασίας από βραχυκύκλωμα/υπερφόρτωση. Είναι μια κύρια αρθρωτή λύση χαμηλής τάσης για χώρους διανομής ρεύματος υψηλής χωρητικότητας.

Ως αξιόπιστος πάροχος λύσεων διανομής ηλεκτρικής ενέργειας μίας στάσης, προσφέρουμε διάφορες υπηρεσίες προσαρμογής προστιθέμενης αξίας: μη τυποποιημένες διαστάσεις ντουλαπιού, εξειδικευμένες αντιδιαβρωτικές/ανθεκτικές θεραπείες και ενσωμάτωση μονάδων απομακρυσμένης επικοινωνίας και ηλεκτρονικής παρακολούθησης ενέργειας. Παρέχουμε επίσης δωρεάν επιτόπιες έρευνες πριν από το έργο για να διασφαλίσουμε ότι ο εξοπλισμός ευθυγραμμίζεται με τη διάταξη φορτίου του ιστότοπου.

Κάθε μονάδα συνοδεύεται από πιστοποίηση 3C, πιστοποιητικό συμμόρφωσης εργοστασίου και σχηματικό κύριο σύστημα. Η λαμαρίνα του ντουλαπιού φέρει εγγύηση 2 ετών, ενώ τα εσωτερικά εξαρτήματα τηρούν τα πρότυπα εγγύησης του αρχικού κατασκευαστή. παρέχουμε επίσης δια βίου τεχνικές συμβουλές και προμήθεια ανταλλακτικών.

Σενάρια εφαρμογής

1. Βιομηχανικές εγκαταστάσεις, χημικά εργοστάσια και παράκτια εργαστήρια εκτεθειμένα σε ψεκασμό αλατιού

2. Μεγάλα εμπορικά συγκροτήματα και κτίρια γραφείων

3. Έργα αστικής σιδηροδρομικής διαμετακόμισης και δημοτικής υπόγειας σήραγγας κοινής ωφέλειας

4. Κεντρικοί χώροι ελέγχου κινητήρα και αίθουσες διανομής/μέτρησης ισχύος εντός βιομηχανικών συγκροτημάτων

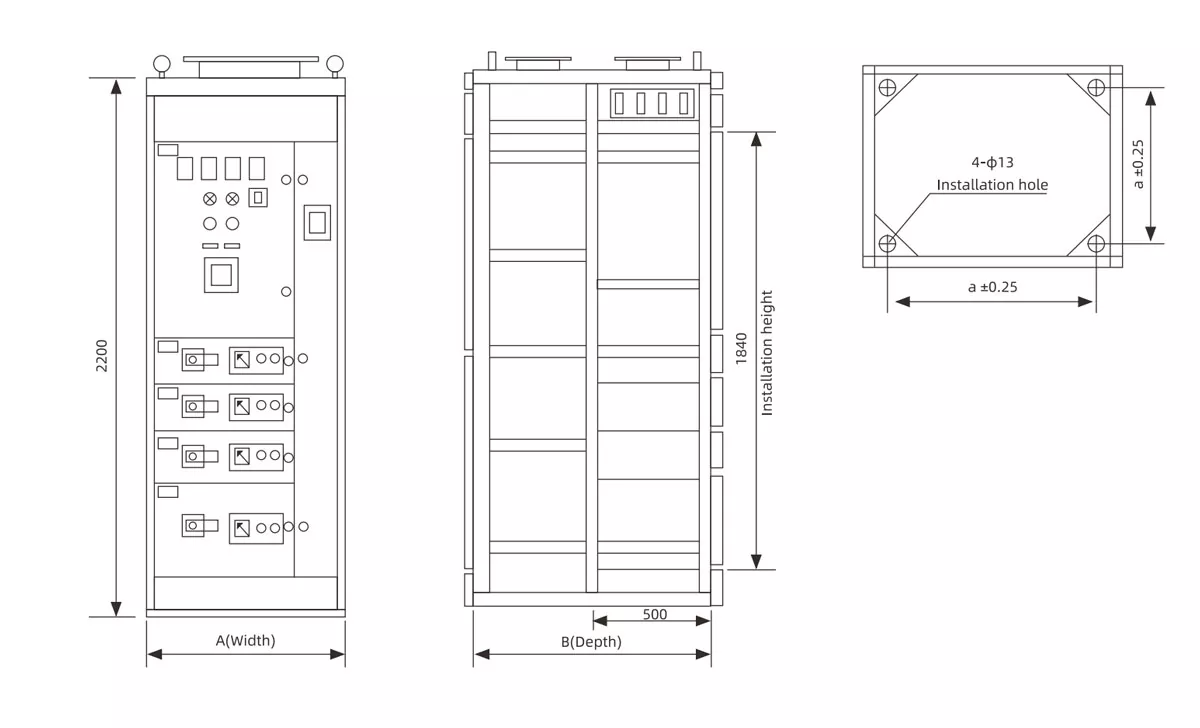

ΜΟΝΤΕΛΟ

Βασικές Ηλεκτρολογικές Τεχνικές Παράμετροι

Στατική Σχεδιασμός και Βασικά Χαρακτηριστικά

1. Ντουλάπι 8MF προφίλ με μπουλόνι (χωρίς συγκόλληση)

Το ερμάριο συναρμολογείται χρησιμοποιώντας τυπικά προφίλ και μπουλόνια ψυχρής διαμόρφωσης 8MF, δημιουργώντας ένα πλαίσιο χωρίς συγκόλληση με υψηλή μηχανική αντοχή, ικανό να αντέχει την παραμόρφωση που προκαλείται από ηλεκτρομαγνητικές δυνάμεις βραχυκυκλώματος.

Τα πάνελ του ντουλαπιού είναι κατασκευασμένα από χάλυβα ψυχρής έλασης, επεξεργασμένα με αποξίδωση, φωσφοροποίηση και εποξειδικό ηλεκτροστατικό ψεκασμό για ανώτερη αντοχή στη διάβρωση και τη γήρανση, εξασφαλίζοντας ανθεκτικότητα χωρίς σκουριές ή ξεφλούδισμα χρώματος κατά τη μακροχρόνια χρήση στους χώρους διανομής. Οι αρθρωτές εγκοπές δεσμεύονται εκ των προτέρων για τη διευκόλυνση μελλοντικών αναβαθμίσεων και τροποποιήσεων.

2. Συρτάρια ασφαλείας τριών θέσεων

- Θέση σέρβις: Το συρτάρι έχει τοποθετηθεί πλήρως. Και τα δύο κύρια και δευτερεύοντα κυκλώματα ελέγχου είναι συνδεδεμένα, επιτρέποντας την κανονική λειτουργία.

- Θέση δοκιμής: Το κύριο κύκλωμα αποσυνδέθηκε. δευτερεύον κύκλωμα ενεργοποιημένο για δοκιμή/θέση σε λειτουργία χωρίς να οδηγεί φορτία κατάντη.

- Αποσυνδεδεμένη θέση: Το συρτάρι έχει αποσυρθεί πλήρως. Τόσο τα κύρια όσο και τα δευτερεύοντα κυκλώματα απενεργοποιήθηκαν, διασφαλίζοντας την ασφάλεια για τη συντήρηση και την αντικατάσταση εξαρτημάτων.

Εξοπλισμένο με μηχανικό μηχανισμό κλειδώματος που αποτρέπει την αναγκαστική απόσυρση ενώ το συρτάρι είναι ενεργοποιημένο, εξαλείφοντας τους κινδύνους ασφαλείας.

Βασικά Πλεονεκτήματα Προϊόντος

1. Χαμηλότερο κόστος για επέκταση και μετασκευή χωρητικότητας

Οι τυποποιημένες προδιαγραφές της μονάδας συρταριού επιτρέπουν την προσθήκη χωρητικότητας φόρτωσης απλώς με την εγκατάσταση πρόσθετων μονάδων συρταριών —χωρίς τροποποίηση του πλαισίου του κύριου ντουλαπιού— με αποτέλεσμα το κόστος μετασκευής να είναι πολύ χαμηλότερο από αυτό των ντουλαπιών GGD σταθερού τύπου.

2. Ανώτερη Αξιοποίηση Χώρου

Με πανομοιότυπες εξωτερικές διαστάσεις, ο διακόπτης χαμηλής τάσης GCK δέχεται 60% περισσότερα εξερχόμενα κυκλώματα από τα σταθερά ερμάρια, μειώνοντας το απαιτούμενο αποτύπωμα του χώρου διανομής ρεύματος και εξοικονομώντας κόστος πολιτικού μηχανικού.

3. Ισχυρή Περιβαλλοντική Προσαρμοστικότητα

Τα τυπικά μοντέλα ταιριάζουν σε συμβατικά εσωτερικά περιβάλλοντα. Τα προσαρμοσμένα αντιδιαβρωτικά ερμάρια IP54 είναι διαθέσιμα για σκληρές συνθήκες, όπως χημικά εργοστάσια, υπόγειες σήραγγες κοινής ωφελείας και παράκτιες περιοχές με υψηλή έκθεση σε αλατόνερο.

4. Υποστηρίζει έξυπνες αναβαθμίσεις

Μπορούν να προστεθούν μονάδες για απομακρυσμένη επικοινωνία και online παρακολούθηση της κατανάλωσης ενέργειας για να επιτρέψουν τη μεταφόρτωση δεδομένων και τους απομακρυσμένους συναγερμούς σφαλμάτων, διευκολύνοντας τον ψηφιακό μετασχηματισμό για έξυπνα εργοστάσια και έξυπνα κτίρια.

Παραδείγματα έργων πραγματικού κόσμου

Περίπτωση 1: Παράκτιο χημικό εργοστάσιο στο Shandong

Λόγω της υψηλής υγρασίας και της έντονης διάβρωσης από ομίχλη αλατιού, το εργοστάσιο αγόρασε 32 μονάδες προσαρμοσμένου αντιδιαβρωτικού συστήματος διακοπής χαμηλής τάσης GCK IP54 της HUAJIDIAN. Διαθέτοντας πυκνές αντιδιαβρωτικές επιστρώσεις και σφραγισμένα σχέδια συρταριών, οι μονάδες λειτουργούν συνεχώς για τέσσερα χρόνια χωρίς σκουριά ή υποβάθμιση της μόνωσης. Οι κινητήρες σε μεμονωμένες γραμμές παραγωγής μπορούν να αποσυρθούν για συντήρηση χωρίς διακοπή ρεύματος σε ολόκληρη την εγκατάσταση, μειώνοντας τις απώλειες που σχετίζονται με το χρόνο διακοπής κατά 70% σε σύγκριση με τα προηγούμενα σταθερά ερμάρια.

Περίπτωση 2: Εμπορικό κτίριο γραφείων 38 ορόφων στο Jiangsu

Η υπόγεια αίθουσα διανομής ηλεκτρικής ενέργειας είναι εξοπλισμένη με 18 τυπικά ερμάρια IP30, που διακινούν διανομή ισχύος για συστήματα HVAC, ανελκυστήρες, φωτισμό και εξοπλισμό πυρασφάλειας. Η διάταξη του συρταριού υψηλής πυκνότητας εξοικονομεί σχεδόν 20 m² χώρου πολιτικού μηχανικού στην αίθουσα διανομής ενέργειας. εξοπλισμένο με μονάδα παρακολούθησης της κατανάλωσης ενέργειας, η διαχείριση ακινήτων μπορεί να προβάλει δεδομένα ηλεκτρικής ενέργειας σε πραγματικό χρόνο για να βελτιστοποιήσει τη χρήση αιχμής/εκτός αιχμής και να μειώσει το κόστος ηλεκτρικής ενέργειας.

FAQ

Ε1: Μπορεί ο διακόπτης χαμηλής τάσης GCK να χρησιμοποιηθεί σε χημικά εργοστάσια ή σε παράκτιες περιοχές με περιβάλλοντα ψεκασμού αλατιού;

Α1: Ναι. Διατίθενται εκδόσεις υψηλής προστασίας (IP40, IP54), με ντουλάπια με παχύρρευστη εποξειδική επίστρωση, σφραγισμένα συρτάρια και επιφανειακές επεξεργασίες ανθεκτικές στο ψεκασμό αλατιού, καθιστώντας τις κατάλληλες για χημικά εργαστήρια, υπόγειες σήραγγες και παράκτιες εγκαταστάσεις. η τυπική έκδοση IP30 είναι κατάλληλη μόνο για ξηρούς εσωτερικούς χώρους διανομής ρεύματος χωρίς διαβρωτικά αέρια.

Ε2: Ποιες είναι οι διαφορές μεταξύ του αποσπώμενου εξοπλισμού διανομής GCK και του σταθερού εξοπλισμού διανομής GGD όσον αφορά την επέκταση χωρητικότητας και τον αριθμό των εξερχόμενων κυκλωμάτων;

A2: Υπάρχουν δύο βασικές διαφορές: Πρώτον, τα συρτάρια GCK είναι τυποποιημένα. Η προσθήκη νέων φορτίων απαιτεί απλώς την εγκατάσταση ενός πρόσθετου συρταριού χωρίς τροποποίηση του πλαισίου του ντουλαπιού, με αποτέλεσμα το κόστος τροποποίησης να είναι μικρότερο από το μισό του κόστους των μονάδων GGD. Δεύτερον, για ντουλάπια ίδιου μεγέθους, ο αριθμός των εξερχόμενων κυκλωμάτων αυξάνεται κατά 60%, μειώνοντας σημαντικά τις επενδύσεις πολιτικού μηχανικού για την αίθουσα διανομής ηλεκτρικής ενέργειας.
