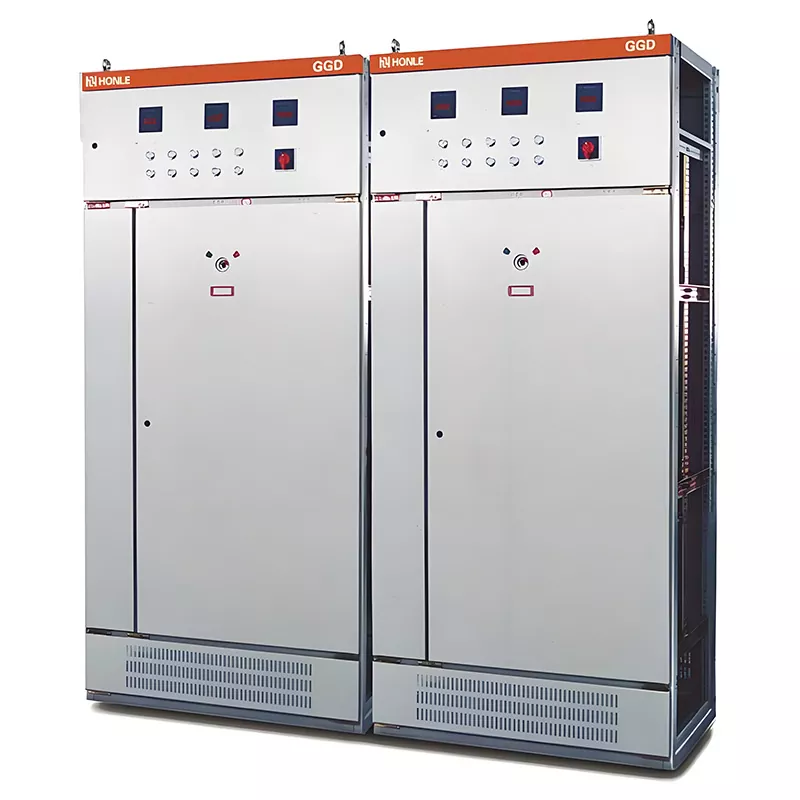

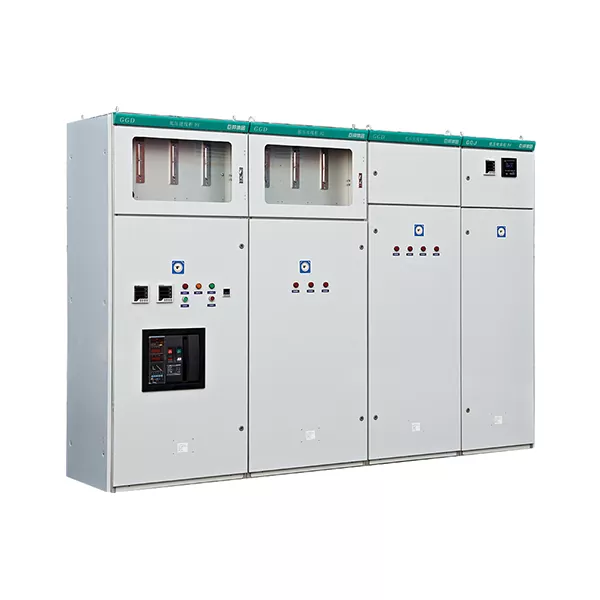

Διακόπτης χαμηλής τάσης GGD

Ο διακόπτης χαμηλής τάσης HUAJIDIAN GGD ενσωματώνει δεκαετίες εμπειρίας στην κατασκευή, τυποποιημένες γραμμές παραγωγής και αυστηρό έλεγχο ποιότητας. Εξισορροπεί την ασφάλεια, την ανθεκτικότητα και την ανάγκη για έξυπνες αναβαθμίσεις, εξυπηρετώντας τις ανάγκες διανομής ηλεκτρικής ενέργειας σε κλάδους βιομηχανικών, εμπορικών, οικιακών και υποδομών ηλεκτρικής ενέργειας. Αποδεδειγμένα σταθερός σε πολυάριθμα έργα πραγματικού κόσμου και πλήρως πιστοποιημένος, ο εξοπλισμός προσφέρει στους εγχώριους και διεθνείς πελάτες μια οικονομικά αποδοτική, μακροχρόνια λύση για διανομή ρεύματος χαμηλής τάσης.

Διαχειριζόμαστε τις δικές μας ολοκληρωμένες εγκαταστάσεις παραγωγής, με εργαστήρια λαμαρίνας, γραμμές συναρμολόγησης και ποιοτικό έλεγχο πλήρους διαδικασίας, συμπεριλαμβανομένων δοκιμών γήρανσης κατά την ενεργοποίηση. Τα προϊόντα συνοδεύονται από πλήρη πιστοποίηση 3C, πιστοποιητικά συμμόρφωσης εργοστασίου και σχηματικά συστήματα. Ως αξιόπιστος παγκόσμιος προμηθευτής, προσφέρουμε επιλογές προσαρμογής—όπως μη τυποποιημένες διαστάσεις, αντιδιαβρωτικά/αντεκρηκτικά σχέδια και έξυπνες αναβαθμίσεις διανομής— παράλληλα με υπηρεσίες από άκρο σε άκρο, όπως έρευνες τοποθεσίας, βελτιστοποίηση λύσεων και καθοδήγηση εγκατάστασης. Πολυάριθμες επιτυχημένες υλοποιήσεις έργων επικυρώνουν την αξιοπιστία του εξοπλισμού, συμπεριλαμβανομένων των δυνατοτήτων αντοχής σε βραχυκύκλωμα, των διαφόρων χαρακτηριστικών προστασίας και της διαμερισματοποιημένης απομόνωσης.

Επισκόπηση προϊόντος

Η σειρά GGD αποτελείται από εσωτερικούς χώρους, σταθερού τύπου ντουλάπια διανομής ρεύματος χαμηλής τάσης που αναπτύχθηκαν ανεξάρτητα από την HUAJIDIAN, σχεδιασμένα σύμφωνα με το εθνικό πρότυπο GB7251 και το διεθνές πρότυπο IEC60439:

1 Εφαρμοστέο Δίκτυο Ισχύος: Βιομηχανική συχνότητα 50Hz, συστήματα διανομής ονομαστικής τάσης 400V.

2 Εύρος ρεύματος: 630A–3150A; Χωρητικότητα κύριας ράβδου έως 3150A (ρυθμιζόμενη κατόπιν αιτήματος).

3 Βασικές Λειτουργίες: Κατανομή ισχύος, προστασία υπερφόρτωσης και βραχυκυκλώματος και έλεγχος εκκίνησης/διακοπής κινητήρα.

4 Ευέλικτη διαμόρφωση: Μπορεί να συνδυαστεί με ερμάρια εισερχόμενων τροφοδοτικών, ερμάρια εξερχόμενης τροφοδοσίας και ερμάρια αντιστάθμισης αέργου ισχύος για να σχηματιστεί ένα ολοκληρωμένο σύστημα διανομής ισχύος χαμηλής τάσης.

5 Σενάρια Εφαρμογής: Μονάδες ηλεκτροπαραγωγής, υποσταθμοί, βιομηχανικές και μεταλλευτικές τοποθεσίες, εγκαταστάσεις επεξεργασίας τροφίμων, εμπορικά συγκροτήματα και πολυώροφα κτίρια κατοικιών.

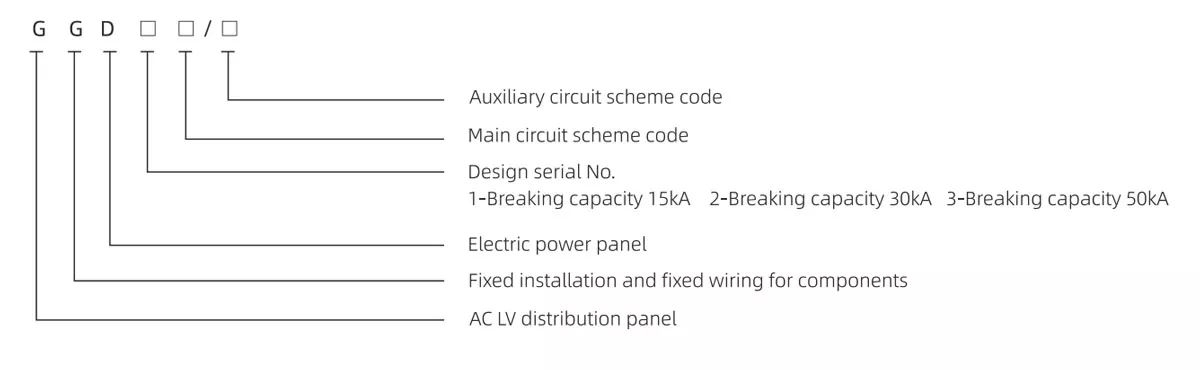

ΜΟΝΤΕΛΟ

HUAJIDIAN Κατασκευαστικές Δυνατότητες

1. Ειδικό εργαστήριο λαμαρίνας: Χειρίζεται τις διαδικασίες κοπής, κάμψης και διαμόρφωσης ντουλαπιών.

2. Specialized Component Assembly Line: Τυποποιημένες διαδικασίες συναρμολόγησης για την ελαχιστοποίηση του ανθρώπινου λάθους.

3. Ολοκληρωμένη επιθεώρηση εισερχόμενου υλικού: Αυστηρός έλεγχος χάλκινων ράβδων, διακόπτες κυκλώματος, χαλύβδινων πλακών και εξαρτημάτων μόνωσης κατά την είσοδο.

4. Έλεγχος καύσης τελικού προϊόντος: Κάθε ντουλάπι υποβάλλεται σε δοκιμή καύσης βάσει φορτίου πριν φύγει από το εργοστάσιο για την εξάλειψη λανθάνουσας βλάβης.

5. Πλήρη τεκμηρίωση παράδοσης: Κάθε μονάδα συνοδεύεται από πιστοποιητικό συμμόρφωσης εργοστασίου, πλήρη πιστοποίηση 3C και προσαρμοσμένα σχήματα πρωτογενούς και δευτερεύοντος συστήματος.

Εκτός από τα τυπικά προϊόντα, προσφέρουμε υπηρεσίες εξατομίκευσης μίας στάσης: μη τυποποιημένες διαστάσεις, αναβαθμίσεις για αντιδιαβρωτική ή αντιεκρηκτική προστασία και εγκατάσταση μονάδων τηλεπικοινωνίας και συστημάτων παρακολούθησης της κατανάλωσης ενέργειας. Παρέχουμε επίσης επιτόπιες έρευνες, σχηματική βελτιστοποίηση και επιτόπια τεχνική καθοδήγηση για την εγκατάσταση.

Βασικές Τεχνικές Προδιαγραφές

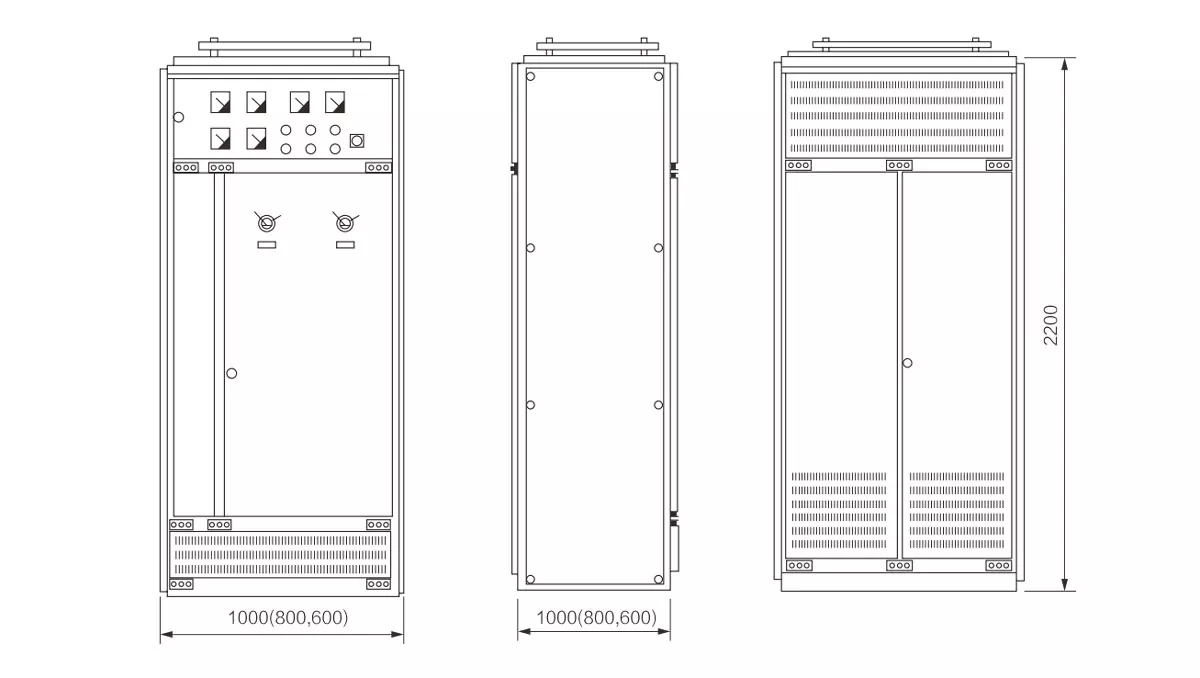

Σχεδιασμός δομοστοιχειωτών ντουλαπιών

1. Πλαίσιο και πίνακες ντουλαπιών

Τα δομικά προφίλ διαθέτουν προ-διάτρητες τυπικές αρθρωτές οπές στερέωσης 20 mm και χρησιμοποιούν βιδωτή διάταξη αντί για εκτεταμένη συγκόλληση. Αυτό εξασφαλίζει υψηλή μηχανική αντοχή ικανή να αντέχει τις ηλεκτρομαγνητικές δυνάμεις που δημιουργούνται κατά τη διάρκεια συμβάντων βραχυκυκλώματος. Οι πόρτες ντουλαπιών και τα πλαϊνά πάνελ είναι κατασκευασμένα από υψηλής ποιότητας χάλυβα ψυχρής έλασης 1,5–2,0 mm, επεξεργασμένα με διεργασία διπλής στρώσης (φωσφάτωση/αφαίρεση σκουριάς ακολουθούμενη από εποξειδική ηλεκτροστατική επίστρωση πούδρας) για εξασφάλιση αντοχής σε οξέα και αλκάλια και μακροχρόνια ανθεκτικότητα κατά του ξεφλουδίσματος ή της σκουριάς.

2. Επάνω Διαμέρισμα Busbar

Ένας ανεξάρτητος, σφραγισμένος θάλαμος ράβδου στο επάνω μέρος φιλοξενεί χάλκινες κύριες ράβδους T2 που ασφαλίζονται με επιβραδυντικά φλόγας σφιγκτήρες ράβδων ζυγού PPO (βαθμολογημένα για αντοχή στη θερμότητα 120°C). Αυτό το απομονωμένο διαμέρισμα περιέχει πιθανά σφάλματα του ζυγού, αποτρέποντας τη ζημιά στα εξαρτήματα που βρίσκονται στα παρακάτω τμήματα.

3. Μπροστινή θήκη λειτουργικής μονάδας

Η μπροστινή περιοχή λειτουργίας χωρίζεται σε ένα τμήμα προβολής οργάνων και ένα τμήμα λειτουργίας διακόπτη. Το διαφανές παράθυρο επιτρέπει την ανάγνωση οργάνων και τον έλεγχο της κατάστασης μεταγωγής χωρίς να ανοίγει η πόρτα. Ενσωματώνει διακόπτες κυκλώματος, επαφές, όργανα και ενδεικτικές λυχνίες για τη διευκόλυνση της διανομής ισχύος πολλαπλών κυκλωμάτων.

4. Κάτω διαμέρισμα καλωδίου

Ένας ανεξάρτητος θάλαμος καλωδίωσης στο κάτω μέρος διαθέτει προκομμένες θύρες εισόδου/εξόδου καλωδίου και περσίδες εξαερισμού. Η καλωδίωση τροφοδοσίας και ελέγχου δρομολογούνται χωριστά για την αποφυγή παρεμβολών κατά τη συντήρηση, ενώ οι πυκνές οπές αερισμού στη βάση μειώνουν συνεχώς την εσωτερική θερμοκρασία λειτουργίας.

Βασικά Πλεονεκτήματα Προϊόντος

1. Ανώτερη απόδοση ασφαλείας βραχυκυκλώματος

Ο διακόπτης χαμηλής τάσης GGD υποστηρίζει ρεύμα αντοχής βραχείας διάρκειας έως και 50 kA. Οι επιλογές ζυγών και εξαρτημάτων έχουν υποβληθεί σε προσομοίωση δοκιμών για αύξηση της θερμοκρασίας βραχυκυκλώματος. Σε περίπτωση ξαφνικού βραχυκυκλώματος, η δομή του ντουλαπιού παραμένει απαραμόρφωτη και οι χάλκινες ράβδοι δεν λιώνουν, μειώνοντας σημαντικά τον κίνδυνο πυρκαγιάς στα συστήματα διανομής ηλεκτρικής ενέργειας. Αυτό το καθιστά κατάλληλο για εγκαταστάσεις με παλμικά φορτία υψηλής ισχύος, όπως εργοστάσια τήξης και εγκαταστάσεις βαριάς βιομηχανίας.

2. Διαμερισματική απομόνωση και ολοκληρωμένη προστασία από ηλεκτροπληξία

Η τυπική προστασία IP30 αποτρέπει την είσοδο στερεών ξένων αντικειμένων μεγαλύτερων από 2,5 mm και την τυχαία επαφή των δακτύλων με ηλεκτροφόρα μέρη. Η ράβδος διαύλου, η λειτουργική μονάδα και τα διαμερίσματα καλωδίων είναι πλήρως απομονωμένα, διασφαλίζοντας ότι ένα σφάλμα σε μια ζώνη δεν μεταδίδεται σε άλλες. Μια προαιρετική λειτουργία διακοπής ρεύματος κλειδώματος πόρτας εξαλείφει τον κίνδυνο ηλεκτροπληξίας κατά τη συντήρηση.

3. Σχεδιασμός μπροστινής πρόσβασης για επέκταση και τροποποίηση χαμηλού κόστους

Διαθέτοντας μια διάταξη πλήρους μπροστινής πρόσβασης, όλα τα εξαρτήματα είναι εγκατεστημένα στο μπροστινό μέρος. Η αντικατάσταση εξαρτημάτων ή καλωδίων δρομολόγησης δεν απαιτεί αφαίρεση του πίσω πλαισίου. Οι τυποποιημένες αρθρωτές οπές στερέωσης επιτρέπουν μελλοντική επέκταση της χωρητικότητας χωρίς τροποποιήσεις πλαισίου, μειώνοντας το κόστος που σχετίζεται με το χρόνο διακοπής λειτουργίας και τη μετασκευή.

4. Ευρύ φάσμα θερμοκρασιών, κατάλληλο για σκληρές συνθήκες λειτουργίας

Ο τυπικός διακόπτης χαμηλής τάσης GGD είναι κατάλληλος για συμβατικά περιβάλλοντα που κυμαίνονται από -5°C έως +40°C. Το αναβαθμισμένο περίβλημα με βαθμολογία IP54 έχει σχεδιαστεί για περιβάλλοντα υψηλής υγρασίας, σκόνης ή διαβρωτικά —όπως εργοστάσια χημικών και υπόγεια γκαράζ στάθμευσης— εξασφαλίζοντας σταθερή λειτουργία ακόμη και σε περιοχές με σημαντικές διακυμάνσεις θερμοκρασίας.

Σενάρια εφαρμογής

1. Βιομηχανικός Τομέας: Μεταλλουργία και εξόρυξη, εργοστάσια κατασκευής μηχανημάτων, χημικά βιομηχανικά πάρκα και εργαστήρια επεξεργασίας τροφίμων. διανομή και έλεγχος ισχύος για εργαλειομηχανές, αεροσυμπιεστές και κινητήρες ανεμιστήρων.

2. Εμπορικά & οικιστικά κτίρια: Πολυώροφα συγκροτήματα κατοικιών, εμπορικά συγκροτήματα και υπόγειοι χώροι διανομής κτιρίων γραφείων. τροφοδοσία και έλεγχος για φωτισμό, κεντρικό κλιματισμό και πυροσβεστικές αντλίες.

3. Υποδομή ηλεκτρικής ενέργειας: Μικροί έως μεσαίοι σταθμοί ηλεκτροπαραγωγής και περιφερειακοί υποσταθμοί. πλήρη συστήματα διανομής ισχύος χαμηλής τάσης για βοηθητικό εξοπλισμό εγκαταστάσεων.

Υποθέσεις έργου πραγματικού κόσμου

1. Έργο GGD υψηλής ικανότητας 50 kA για ένα μεταλλουργείο Gansu

Ένα χυτήριο μη σιδηρούχων μετάλλων στη βορειοδυτική Κίνα αγόρασε 48 μονάδες HUAJIDIAN 1200A υψηλής χωρητικότητας GGD για να χρησιμεύσει ως κύριοι θάλαμοι διανομής για το εργαστήριό του, όπου η εγκατάσταση αντιμετώπιζε υπερτάσεις ρεύματος υψηλού φορτίου και αυστηρές απαιτήσεις προστασίας από βραχυκύκλωμα. Ο εξοπλισμός έχει λειτουργήσει συνεχώς για τρία χρόνια χωρίς παραμόρφωση του περιβλήματος ή σφάλματα υπερθέρμανσης του ζυγού. Η ομάδα μας χειρίστηκε ολόκληρη τη διαδικασία, συμπεριλαμβανομένων ερευνών τοποθεσίας, βελτιστοποίησης λύσεων και καθοδήγησης επιτόπου εγκατάστασης.

2. Έργο IP54 Ανθεκτικό στη Διάβρωση GGD για Παράκτιο Χημικό Πάρκο

Ένα υπόγειο αντλιοστάσιο σε ένα παράκτιο χημικό πάρκο προμηθεύτηκε 26 μονάδες προσαρμοσμένου αντιδιαβρωτικού εξοπλισμού IP54 για αντοχή στην υψηλή υγρασία και τα διαβρωτικά αέρια. Αναβαθμίσαμε τη διαδικασία επίστρωσης και εγκαταστήσαμε σφραγισμένους στυπιοθλίπτες καλωδίων. ο εξοπλισμός έχει λειτουργήσει σταθερά για 24 μήνες χωρίς προβλήματα σκουριάς ή υποβάθμισης της μόνωσης.

FAQ

Ε1: Ποιες υπηρεσίες προσαρμογής υποστηρίζει ο διακόπτης χαμηλής τάσης της HUAJIDIAN GGD;

A1: Τρεις βασικοί τομείς προσαρμογής: ① Προσαρμογή διαστάσεων: Προσαρμογή των διαστάσεων του ντουλαπιού (μήκος, πλάτος, ύψος) ώστε να ταιριάζει στον συγκεκριμένο χώρο του δωματίου διανομής ενέργειας. ② Αναβαθμίσεις προστασίας: ονομασίες IP40/IP54, αντιδιαβρωτικές επιστρώσεις και αντιεκρηκτική δομική ενίσχυση, κατάλληλη για χημικές εγκαταστάσεις και εξορυκτικές εργασίες. ③ Έξυπνες αναβαθμίσεις: Προεγκατάσταση δυνατοτήτων απομακρυσμένης επικοινωνίας, παρακολούθηση της κατανάλωσης ενέργειας και συσκευές αυτόματης αντιστάθμισης άεργου ισχύος. Οι δωρεάν υπηρεσίες περιλαμβάνουν επιτόπιες έρευνες, βελτιστοποίηση σχεδίασης και καθοδήγηση επιτόπου εγκατάστασης.

Ε2: Ποια έγγραφα πιστοποίησης περιλαμβάνονται με την παράδοση κάθε μονάδας HUAJIDIAN GGD;

A2: Παρέχεται ένα πλήρες σύνολο επίσημων εγγράφων κατά την αποστολή: πιστοποιητικό συμμόρφωσης εργοστασίου, πλήρης αναφορά υποχρεωτικής πιστοποίησης 3C, σχήματα ηλεκτρικού συστήματος, διαγράμματα διάταξης μπάρας και λεπτομερής λίστα προδιαγραφών εξαρτημάτων. Όλη η τεκμηρίωση πληροί τα πρότυπα αποδοχής των εγχώριων δικτύων ηλεκτρικής ενέργειας και τις απαιτήσεις για διαγωνισμούς έργων στο εξωτερικό.

Ε3: Ποιες είναι οι περιβαλλοντικές διαφορές μεταξύ του τυπικού πίνακα IP30 και του προαιρετικού πίνακα IP54;

A3: Το τυπικό μοντέλο IP30 είναι κατάλληλο για καθαρούς, στεγνούς χώρους διανομής σε σταθμούς παραγωγής ενέργειας, κτίρια γραφείων και γενικές εγκαταστάσεις μηχανημάτων, προσφέροντας προστασία κυρίως από μεγάλα στερεά αντικείμενα. Το μοντέλο IP54 προσφέρει προστασία από το πιτσίλισμα του νερού και τη λεπτή σκόνη, καθιστώντας το κατάλληλο για υγρά ή διαβρωτικά περιβάλλοντα όπως υπόγεια αντλιοστάσια, παράκτια χημικά εργοστάσια και χώρους εξόρυξης με σκόνη. Αυτές οι μονάδες διαθέτουν στεγανοποιητικά παρεμβύσματα, αδιάβροχες εξόδους καλωδίων και ενισχυμένες αντισκωριακές επιστρώσεις.
