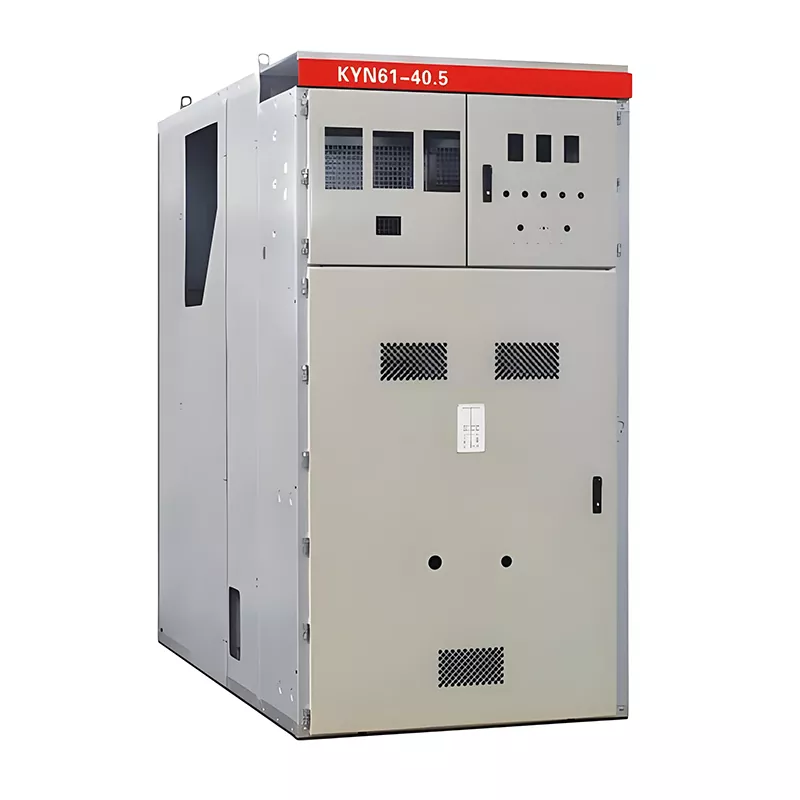

Πίνακας διακοπτών VCB εσωτερικού χώρου KYN61-40.5 33kV

Η Huajidian είναι ένας εξειδικευμένος κατασκευαστής ηλεκτρικού εξοπλισμού αφιερωμένος στην Ε&Α, την κατασκευή και την προσαρμογή σχεδιασμός λύσης πλήρων σετ διακοπτών υψηλής και χαμηλής τάσης. Ολόκληρος ο διακόπτης VCB εσωτερικού χώρου KYN61-40.5 33kV Η σειρά πάνελ υφίσταται μια ολοκληρωμένη, καθετοποιημένη διαδικασία παραγωγής—από ανεξάρτητο σχέδιο και φύλλο κατασκευή μετάλλων έως συναρμολόγηση υψηλής τάσης—όλα μέσα στις δικές μας τυποποιημένες εγκαταστάσεις παραγωγής. Ως προϊόν από επαγγελματίας κατασκευαστής ηλεκτρικού εξοπλισμού, αυτός ο διακόπτης έχει αναπτυχθεί και τεθεί σε λειτουργία με επιτυχία πολυάριθμα έργα μηχανικής σε όλη την Κίνα—συμπεριλαμβανομένων δικτύων ηλεκτρικής ενέργειας, βιομηχανικών και μεταλλευτικών εγκαταστάσεων και δεδομένων κέντρα—όπου η λειτουργική του σταθερότητα έχει επικυρωθεί μέσω εφαρμογής σε πραγματικό κόσμο. Επιπλέον, προσφέρουμε εξατομικευμένες υπηρεσίες διαμόρφωσης και ταξινόμησης μεγέθους σε πελάτες σε όλο τον κόσμο.

Ο θωρακισμένος ανασυρόμενος μεταλλικός διακόπτης KYN61-40.5 (33kV Indoor VCB) μπορεί να συνδυαστεί με τον KYN28A-12 βοηθητικό ερμάριο (συγκεκριμένα τα μοντέλα ντουλαπιών AH6 ή AT3 που έχουν σχεδιαστεί για εξερχόμενα κυκλώματα μετασχηματιστή). Εξυπηρετεί ως ένα βασικό εξάρτημα εντός συστημάτων διανομής μέσης τάσης εναλλασσόμενου ρεύματος 12kV/33kV, 50Hz, λαμβάνει κυρίως ισχύ από το στην πλευρά του μετασχηματιστή και διανέμει με ασφάλεια τη μειωμένη ηλεκτρική ενέργεια στα φορτία κατάντη. Οι λειτουργίες του περιλαμβάνουν παρακολούθηση ηλεκτρικών παραμέτρων σε πραγματικό χρόνο, προστασία από υπερφόρτωση γραμμής και βραχυκυκλώματα και κύκλωμα έλεγχος μεταγωγής διακόπτη. Αυτό το προϊόν διαθέτει μια κλειστή δομή με μόνωση αέρα, πλήρως μεταλλική θωρακισμένη εξαιρετικά περιθώρια ασφαλείας και λειτουργική αξιοπιστία, καθιστώντας το απαραίτητο κομμάτι κρίσιμου εξοπλισμού για σύγχρονους υποσταθμούς και βιομηχανικά συστήματα διανομής ηλεκτρικής ενέργειας.

Πίνακας Βασικών Παραμέτρων Προϊόντος

Βασικές Τεχνικές Προδιαγραφές

1. Ονομαστική τάση: 12 kV (Συμβατό με τυπικά δίκτυα ισχύος 10 kV, η μόνωση εξοπλισμού έχει σχεδιαστεί για 40,5 kV, πληρούν τις απαιτήσεις για συνθήκες λειτουργίας 33 kV).

2. Ονομαστικό ρεύμα: 630A (Ισχύει τόσο για τον κύριο ζυγό όσο και για τον συνοδευτικό διακόπτη κυκλώματος).

3. Ονομαστική συχνότητα: 50Hz.

4. Βαθμολογίες τάσης αντοχής: Συχνότητα ισχύος Τάση αντοχής 1 λεπτού: 42 kV (σε γείωση / φάση σε φάση). Κεραυνός Τάση αντοχής παλμών: 75 kV (σε γείωση / φάση σε φάση).

5. Ικανότητα διακοπής βραχυκυκλώματος: Οι διακόπτες κυκλώματος μπορούν να επιλεγούν σύμφωνα με συγκεκριμένες απαιτήσεις, με εύρος ικανότητας θραύσης από 20 kA έως 31,5 kA.

6. Κατηγορία προστασίας (κατηγορία IP): Ολόκληρο το ερμάριο: IP4X; Θήκη διακόπτη κυκλώματος (με ανοιχτή πόρτα): IP2X.

7. Ισχύοντα πρότυπα: GB 3906, IEC 62271-200 και άλλες προδιαγραφές για συσκευές διανομής μέσης και υψηλής τάσης.

Στατική Σχεδίαση ντουλαπιών

1. Επάνω διαμέρισμα οργάνων και ρελέ: Στεγάζει έναν ενσωματωμένο πολυλειτουργικό μετρητή ισχύος, συσκευή προβολής ζωντανής γραμμής, και ενδεικτικές λυχνίες λειτουργίας, που επιτρέπουν την ηλεκτρονική παρακολούθηση σε πραγματικό χρόνο των ηλεκτρικών παραμέτρων όπως η τάση και τρέχουσα.

2. Μέσος διακόπτης κυκλώματος (περιοχή λειτουργίας πυρήνα): Εξοπλισμένος με αποσπώμενο διακόπτη κενού 630A, χειρολαβή λειτουργίας μηχανικής ασφάλισης και ενδείξεις κατάστασης. Η αποσπώμενη μονάδα μπορεί να εξαχθεί πλήρως, επιτρέποντας τη συντήρηση μπροστινής πρόσβασης χωρίς την ανάγκη απενεργοποίησης ολόκληρου του ντουλαπιού, μειώνοντας έτσι σημαντικά χρόνος συντήρησης διακοπής ρεύματος.

3. Κάτω διαμέρισμα καλωδίων: Διαθέτει άφθονο εσωτερικό χώρο για να διευκολύνει τη δρομολόγηση και την καλωδίωση των εξερχόμενων καλωδίων, όπως καθώς και επακόλουθη επιθεώρηση και συντήρηση.

Πλεονεκτήματα προϊόντος

Ο πίνακας διακοπτών VCB εσωτερικού χώρου KYN61-40.5 33kV είναι εξοπλισμένος με πλήρη μηχανική ασφάλιση "Five-Prevention" σύστημα. Αυτό το σύστημα εξαλείφει αποτελεσματικά πιθανούς κινδύνους που σχετίζονται με λειτουργικά σφάλματα—όπως τυχαία άνοιγμα ή κλείσιμο του διακόπτη κυκλώματος, κλείσιμο του διακόπτη γείωσης ενώ το κύκλωμα είναι ενεργό ή άνοιγμα του πόρτα του ντουλαπιού ενώ το κύκλωμα είναι ενεργό — αποτρέποντας έτσι ατυχήματα ασφάλειας που προκαλούνται από τον άνθρωπο. Το προϊόν έχει επιτυχώς πέρασε τα πρότυπα αποδοχής σύνδεσης στο δίκτυο για την εγχώρια βιομηχανία ηλεκτρικής ενέργειας.

Σενάρια εφαρμογής προϊόντων

1. Δωμάτια διανομής 10 kV σε οικιακούς υποσταθμούς αστικού δικτύου ηλεκτρικής ενέργειας και δημοτικά έργα ανακαίνισης.

2. Κύριοι σταθμοί διανομής ηλεκτρικής ενέργειας εντός των εργοστασιακών συγκροτημάτων μεγάλης κλίμακας εξορυκτικών εργασιών και βαρέων μεταλλουργικές βιομηχανίες?

3. Τοποθεσίες που απαιτούν υψηλή αξιοπιστία, αδιάλειπτη παροχή ρεύματος—όπως πολυώροφα εμπορικά κτίρια, Βαθμός Α τριτοβάθμια νοσοκομεία και κέντρα δεδομένων IDC.

Real-World Engineering Case Study

Το 2024, ως επίσημος προμηθευτής του έργου, η Huajidian ανέλαβε την ανακαίνιση ενός υποσταθμού εξόρυξης 33 kV στο Βόρεια Κίνα. Το έργο αφορούσε την προμήθεια 18 μονάδων διακοπτών VCB εσωτερικού χώρου KYN61-40.5 33kV, χρησιμοποιείται για την αναβάθμιση των κυκλωμάτων διανομής ισχύος για δύο μετασχηματιστές AT3 εντός του συγκροτήματος εξόρυξης.

1. Ιστορικό έργου

Ο υφιστάμενος παλαιωμένος διακόπτης σταθερού τύπου 35 kV υπέφερε από υποβάθμιση της μόνωσης και παρουσίαζε σημαντικούς κινδύνους τόξου ελαττώματα. Κατά συνέπεια, ο ιδιοκτήτης επέλεξε τον θωρακισμένο αποσυρόμενο εξοπλισμό διανομής της Huajidian για να αντικαταστήσει τον απαρχαιωμένο εξοπλισμό και να βελτιώσουν τα πρότυπα ασφαλείας του συστήματος διανομής ηλεκτρικής ενέργειας της περιοχής εξόρυξης.

2. Αποτελέσματα Εφαρμογής

Ο εξοπλισμός έχει λειτουργήσει συνεχώς υπό πλήρες φορτίο για 12 μήνες με μηδενικές απροσδόκητες βλάβες. Το αποσυρόμενο Η δομή του τρόλεϊ μείωσε τη διάρκεια των εργασιών συντήρησης ρουτίνας από τις αρχικές 8 ώρες σε μόλις 2,5 ώρες. Επιπλέον, το σύστημα διασύνδεσης "Five-Prevention" απέτρεψε με επιτυχία τρεις πιθανούς κινδύνους λειτουργικού λάθους κατά τις ετήσιες επιθεωρήσεις εξοπλισμού. Μετά την επιτυχή θέση σε λειτουργία της Φάσης Ι, ο πελάτης έκανε μια παρακολούθηση παραγγελία για εξοπλισμό διανομής ηλεκτρικής ενέργειας για την επέκταση της Φάσης ΙΙ της μονάδας, παρέχοντας έτσι σε πραγματικό κόσμο επικύρωση του την απόδοση του προϊόντος σε συνθήκες λειτουργίας βαρέως φορτίου.

FAQ

Ε1: Για εξειδικευμένα βιομηχανικά έργα, μπορεί η Huajidian να προσαρμόσει τις παραμέτρους διακοπής βραχυκυκλώματος του KYN61-40.5 εξοπλισμός διανομής;

Α1: Ναι. Με βάση τις συγκεκριμένες παραμέτρους βραχυκυκλώματος του ηλεκτρικού δικτύου της τοποθεσίας του έργου, μπορούμε να εγκαταστήσουμε κενό διακόπτες κυκλώματος διαφορετικών προδιαγραφών για την προσαρμογή της ικανότητας διακοπής εντός της περιοχής 20kA έως 31,5kA. Όλα οι προσαρμοσμένες παράμετροι τηρούν αυστηρά τόσο τα Κινεζικά Εθνικά Πρότυπα όσο και τα πρότυπα IEC, καθώς και τα πλήρη Η μονάδα διακοπτών υποβάλλεται σε αυστηρό έλεγχο πριν από την εργοστασιακή αποστολή.

Ε2: Ποιες είναι οι βασικές διαφορές μεταξύ των μοντέλων διακοπτών KYN61-40.5 (33kV) και των τυπικών μοντέλων διακοπτών KYN28A-12 (10kV);

A2: Το KYN61-40.5 έχει σχεδιαστεί για να πληροί τα πρότυπα μόνωσης 33kV/40.5kV. διαθέτει πυκνωμένα εσωτερικά χωρίσματα και μια ενισχυμένη κατασκευή ανθεκτική στο τόξο, που την καθιστά κατά κύριο λόγο κατάλληλη για εισερχόμενες και εξερχόμενες γραμμές μετασχηματιστών σε Υποσταθμοί κατηγορίας 33kV. Το KYN28A-12 έχει σχεδιαστεί για τυπικές γραμμές διανομής ισχύος 10 kV. Και τα δύο μοντέλα ντουλαπιών μπορούν να ενσωματωθεί και να εγκατασταθεί δίπλα-δίπλα στον ίδιο υποσταθμό—όπως ακριβώς η ολοκληρωμένη λύση AH6—για να σχηματιστεί ένα πλήρης συναρμολόγηση διακοπτών.

Ε3: Η Huajidian παρέχει καθοδήγηση εγκατάστασης και τεχνική υποστήριξη μετά την πώληση μετά την αποστολή του KYN61-40.5 Πίνακες διακοπτών VCB εσωτερικού χώρου 33kV;

A3: Παρέχουμε μια δωρεάν επισκόπηση των τεχνικών παραμέτρων του έργου πριν από την παραγωγή. Για τυπικές παραγγελίες, εμείς προσφέρουν απομακρυσμένη τεχνική καθοδήγηση για την εγκατάσταση. Για μηχανολογικά έργα μεγάλης κλίμακας, μπορούμε να κανονίσουμε για μηχανικούς να επισκεφθείτε την τοποθεσία του έργου για επιτόπια θέση σε λειτουργία, υπόκεινται σε διαπραγμάτευση με βάση την τοποθεσία του έργου.

Οδηγίες για εταίρους προμηθειών

Οι παγκόσμιοι αγοραστές είναι ευπρόσδεκτοι να προγραμματίσουν μια επιτόπια επίσκεψη στο εργοστάσιό μας. Μπορείτε να συμβουλευτείτε την ομάδα πωλήσεων της Huajidian σχετικά με τις εξατομικευμένες απαιτήσεις προσαρμογής—όπως οι διαστάσεις του ντουλαπιού και οι διαμορφώσεις εξαρτημάτων—για τη δημιουργία α Λύση εξερχομένων μετασχηματιστών κατά παραγγελία που συμμορφώνεται πλήρως με τα τοπικά πρότυπα του ηλεκτρικού σας δικτύου.
