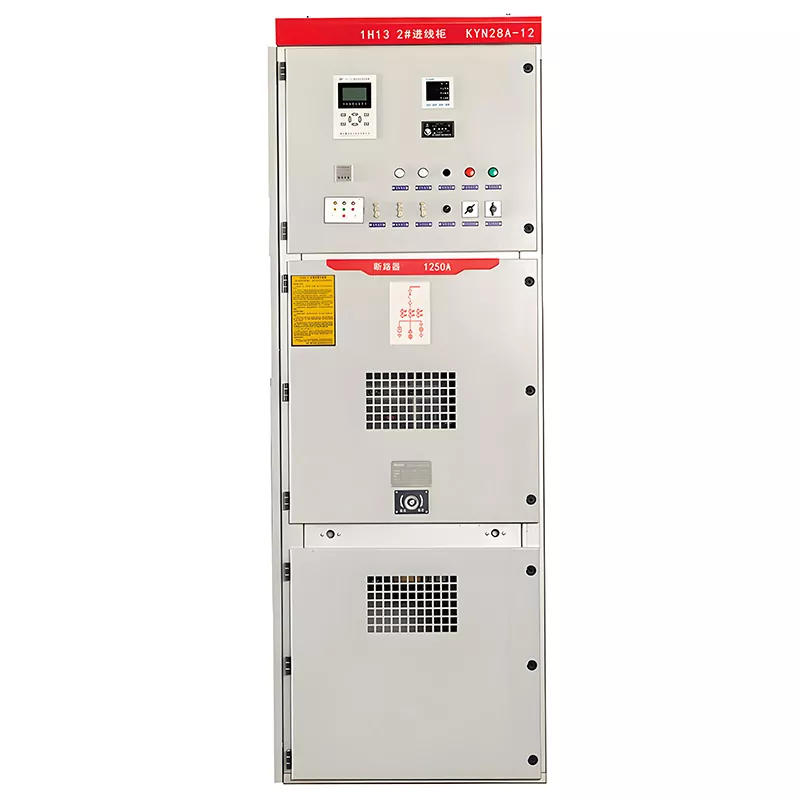

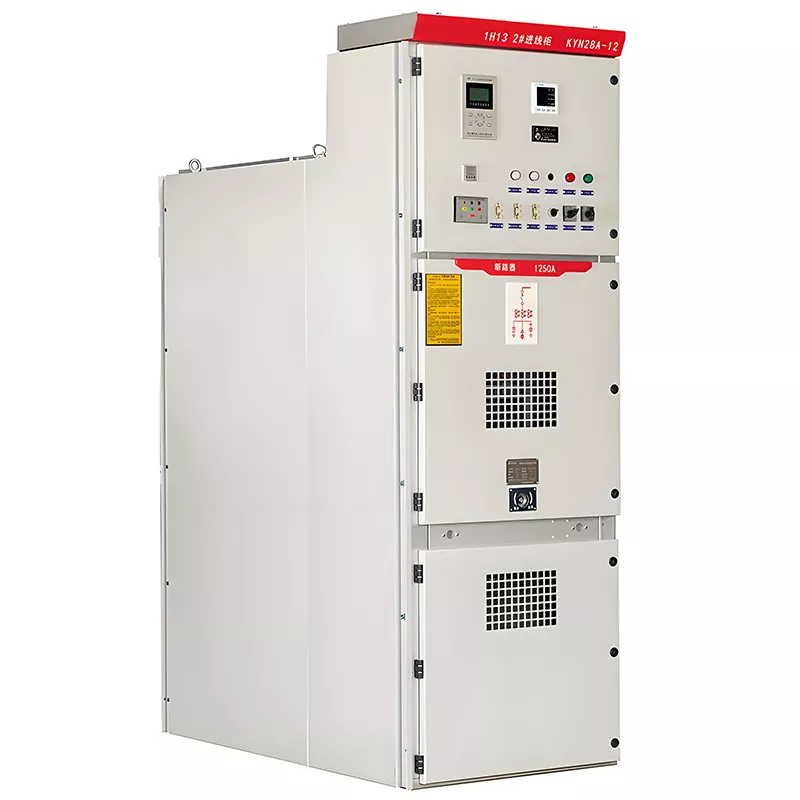

Πίνακας διακοπτών VCB εσωτερικού χώρου μέσης τάσης 11kV

Ο πίνακας διακοπτών VCB εσωτερικού χώρου μεσαίας τάσης Huajidian 11kV είναι μια επένδυση με μέταλλο, αποσπώμενη πλήρη ισχύ συναρμολόγηση διανομής. Χρησιμοποιείται ευρέως σε σταθμούς ηλεκτροπαραγωγής, βιομηχανικές και μεταλλευτικές επιχειρήσεις και υποσταθμούς σε διευκολύνουν τη λήψη, τη διανομή, τη μέτρηση, τον έλεγχο και την προστασία της ηλεκτρικής ενέργειας. Είναι ιδανικά κατάλληλο για εφαρμογές όπως η μετάδοση ισχύος από μικρού έως μεσαίου μεγέθους σετ γεννητριών, η ισχύς εγκαταστάσεων και ορυχείων διανομή και εκκίνηση κινητήρα υψηλής τάσης. Είναι ιδιαίτερα κατάλληλο για τμηματοποιημένη διανομή με έναν ζυγό έργα όπου η αποτελεσματική χρήση του χώρου και η βολική συντήρηση με πρόσοψη είναι κρίσιμες απαιτήσεις. Το Το ντουλάπι διαθέτει μια εξειδικευμένη επιτοίχια δομή σχεδιασμένη για πρόσβαση συντήρησης μόνο μπροστά. εξοπλισμένο με αποκλειστικοί μετασχηματιστές οργάνων, όλες οι εργασίες συντήρησης μπορούν να εκτελεστούν εξ ολοκλήρου από το μπροστινό μέρος του ντουλαπιού.

Η Huajidian είναι μια επιχείρηση υψηλής τεχνολογίας αφιερωμένη στην Ε&Α, την κατασκευή και τις πωλήσεις μετάδοσης ισχύος και εξοπλισμός διανομής, βαθιά ριζωμένος στον κόμβο της ηλεκτρικής βιομηχανίας Wenzhou. Η εταιρεία έχει αποκτήσει ποιότητα ISO9001 πιστοποίηση διαχείρισης και πιστοποίηση CE, και κατέχει πολυάριθμες πατέντες προϊόντων. Τον Ιανουάριο του 2026, η εταιρεία κατείχε την ετήσια συνοπτική του διάσκεψη· αργότερα την ίδια χρονιά, παρουσίασε στο Mexico Power & Energy Show, αξιοποιώντας τα ιδιόκτητα προϊόντα διανομής της για να επεκτείνει την παρουσία της στην αγορά της Λατινικής Αμερικής.

Βασικά πλεονεκτήματα προϊόντος:

1.  Επιλογή ευέλικτου διακόπτη κυκλώματος

Η μονάδα είναι συμβατή με εγχώριους διακόπτες κενού VS1 ενώ υποστηρίζει και ενσωμάτωση με εισαγόμενους διακόπτες όπως τα ABB VD4, Siemens 3AH5 και GE VB2. Αυτή η ευελιξία το καθιστά κατάλληλο τόσο για τον εκσυγχρονισμό παλαίωσης υποσταθμών και την προσαρμογή νέων έργων.

2.  Ανθεκτική προστασία ντουλαπιού

Το περίβλημα του ντουλαπιού είναι κατασκευασμένο από χαλύβδινες πλάκες με επίστρωση αλουμινίου με ψευδάργυρο, διαθέσιμο σε χρώμα RAL7032 ή RAL7035 συστήματα. Το ντουλάπι διαθέτει συνολική βαθμολογία προστασίας IP4X (με εσωτερικά διαμερίσματα με βαθμολογία IP2X), προσφέρει αποτελεσματική προστασία από τη σκόνη και το πιτσίλισμα του νερού για να εξασφαλίσει υψηλή λειτουργική ασφάλεια.

3. Ισχυρή περιβαλλοντική προσαρμοστικότητα

Κατάλληλο για θερμοκρασίες περιβάλλοντος που κυμαίνονται από -30°C έως +50°C και υψόμετρα εγκατάστασης ≤2500m. Λειτουργεί σταθερά σε υγρές συνθήκες με μέση ημερήσια σχετική υγρασία ≤95% και μηνιαίο μέσο όρο ≤90%.

Ισχύοντα Πρότυπα και Τεχνικές Παράμετροι

1. Ισχύοντα Πρότυπα

IEC298, GB3906-91, IEC62271-200

2. Ηλεκτρικές Παράμετροι

3. Κατηγορία μόνωσης

Μελέτη περίπτωσης εφαρμογής πραγματικού κόσμου

Έργο αναβάθμισης διανομής ενέργειας στην περιοχή εξόρυξης του Κεντρικού Μεξικού (ολοκληρώθηκε το 2026)

Κατά τη διάρκεια της συμμετοχής της Huajidian στην Έκθεση Power του Μεξικού το 2026, η εταιρεία υπέγραψε συμβόλαιο με έναν τοπικό μεσαίου μεγέθους επιχείρηση εξόρυξης ανοιχτού λάκκου για την προμήθεια 32 μονάδων 11 kV μεσαίας τάσης εσωτερικών πινάκων μεταγωγής VCB. Αυτά αναπτύχθηκαν μονάδες για την αναβάθμιση των συστημάτων διανομής ηλεκτρικής ενέργειας στο εργοστάσιο εμπλουτισμού μεταλλεύματος και στην περιοχή εξόρυξης υποσταθμός.

Ο αρχικός εξοπλισμός αποτελούνταν από απαρχαιωμένους εξοπλισμούς διανομής βυθισμένους στο λάδι, οι οποίοι καταλάμβαναν μεγάλο αποτύπωμα, συντήρηση πίσω πρόσβασης και ήταν επιρρεπής σε υποβάθμιση της μόνωσης λόγω υγρασίας στο βροχερό και υγρό τοπικό περιβάλλον. Για αυτό το έργο, ο πελάτης επέλεξε ένα σχέδιο ντουλαπιού μπροστινής συντήρησης εξοπλισμένο με κύκλωμα ABB VD4 διακόπτες? το σφραγισμένο σώμα ντουλαπιού με επίστρωση αλουμινίου με ψευδάργυρο επιλέχθηκε ειδικά για να αντέχει στην τοπική υψηλή υγρασία κλίμα. Μετά τη θέση σε λειτουργία, το σύστημα επέτρεψε τοπική συντήρηση χωρίς να απαιτείται πλήρης τροφοδοσία τερματισμό λειτουργίας, με αποτέλεσμα τη μείωση κατά 70% των ποσοστών αστοχίας του εξοπλισμού. Κατά συνέπεια, ο πελάτης τοποθέτησε στη συνέχεια ένα πρόσθετη παραγγελία για έργο επέκτασης εργοστασίου.

FAQ

Ε1: Για την ανακαίνιση παλαιών υποσταθμών, μπορεί να εξυπηρετήσει αυτός ο πίνακας μεταγωγής VCB εσωτερικού χώρου μέσης τάσης Huajidian 11kV ως άμεση αντικατάσταση παλαιότερων συσκευών διανομής με λάδι;

Α1: Ναι, μπορεί. Το προϊόν είναι συμβατό με διάφορους διακόπτες κυκλώματος—συμπεριλαμβανομένων των VS1, ABB VD4 και Siemens 3AH5 σειρά—και ο κατασκευαστής μπορεί να προσαρμόσει τη διάταξη του εσωτερικού ντουλαπιού ώστε να ταιριάζει με τις αρχικές διαστάσεις εγκατάστασης. Αυτό εξαλείφει την ανάγκη για εκτεταμένες τροποποιήσεις πολιτικού μηχανικού, συντομεύοντας έτσι τον συνολικό κύκλο κατασκευής.

Ε2: Υπό τυπικές συνθήκες λειτουργίας, ποιος είναι ο συνιστώμενος κύκλος συντήρησης για το Huajidian 11kV VCB εξοπλισμός διανομής;

A2: Συνήθως, συνιστάται μια ετήσια οπτική επιθεώρηση, με δοκιμές αντοχής υψηλής τάσης και διακόπτη κενού οι έλεγχοι πραγματοποιούνται κάθε 3 έως 5 χρόνια. Χάρη στο σχεδιασμό μπροστινής συντήρησης, μπορεί να πραγματοποιηθεί επιτόπια συντήρηση χωρίς να χρειάζεται να αφαιρέσετε φυσικά τη μονάδα ντουλαπιού.

Ε3: Για έργα που βρίσκονται σε μεγάλα υψόμετρα (που υπερβαίνουν τα 2000 μέτρα), μπορεί η Huajidian να παρέχει εξατομικευμένα μοντέλα προσαρμοσμένα σε αυτές τις συγκεκριμένες συνθήκες;

A3: Τα τυπικά μοντέλα είναι κατάλληλα για υψόμετρα έως 2.500 μέτρα. Για έργα εξαιρετικά μεγάλου υψομέτρου, οι μονάδες μπορούν να προσαρμοστούν με αυξημένες αποστάσεις ερπυσμού μόνωσης και να αναβαθμιστούν αντέχουν τις παραμέτρους τάσης. Η αντίστοιχη προσαρμοσμένη εργοστασιακή τεκμηρίωση δοκιμών παρέχεται ταυτόχρονα.

Προσόντα προϊόντος

Όλοι οι πίνακες διακοπτών VCB εσωτερικού χώρου μεσαίας τάσης Huajidian 11 kV υποβάλλονται σε ολοκληρωμένη τακτική εργοστασιακή δοκιμή πριν από παράδοση, συνοδευόμενη από πλήρη έκθεση δοκιμής. Ολόκληρη η σειρά προϊόντων διαθέτει Σύστημα Διαχείρισης Ποιότητας ISO 9001 πιστοποίηση, πιστοποίηση εξαγωγής CE και πολυάριθμες ανεξάρτητες πατέντες δομικού σχεδιασμού. Οι παγκόσμιοι πελάτες επωφελούνται από τεχνική καθοδήγηση σχεδίων, συμβουλευτική επί τόπου εγκατάστασης και υπηρεσίες προμήθειας ανταλλακτικών μετά την εγγύηση παρέχεται από την επαγγελματική ομάδα μετά την πώληση της Huajidian, καλύπτοντας έτσι τις απαιτήσεις συντήρησης aftermarket για έργα διανομής ηλεκτρικής ενέργειας τόσο στο εσωτερικό όσο και στο εξωτερικό.
