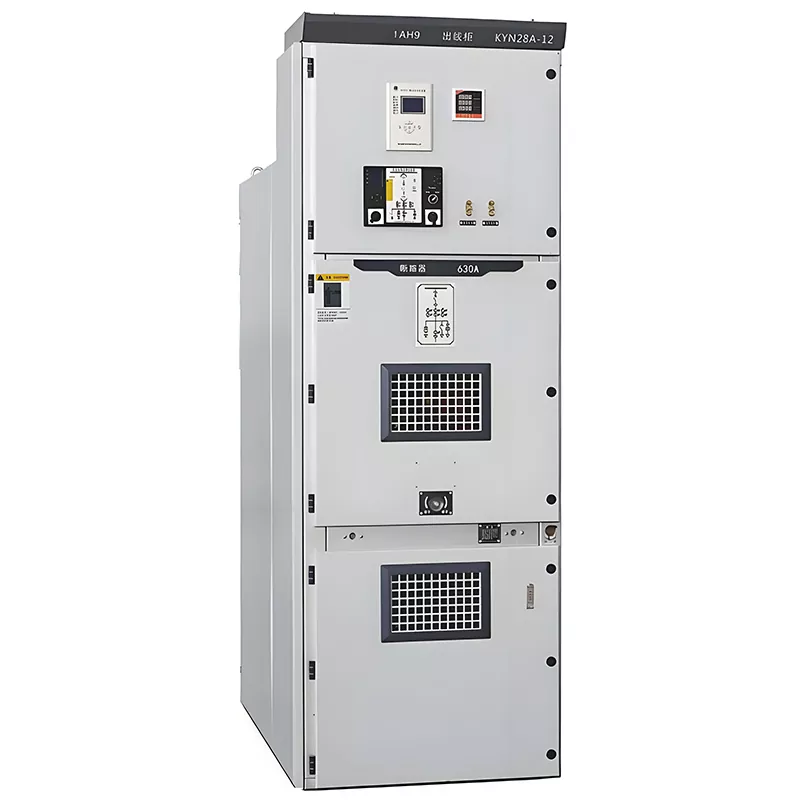

KYN28-12 Διακόπτης κενού μέσης τάσης

Ο διακόπτης κενού μέσης τάσης Huajidian KYN28-12 είναι ένα πλήρες σετ διανομής ρεύματος μέσης τάσης σε εσωτερικούς χώρους εξοπλισμός, σχεδιασμένος με ακρίβεια και κατασκευασμένος στις τυποποιημένες εγκαταστάσεις παραγωγής μας. Έχει αναπτυχθεί κυρίως για μετάδοση ισχύος από γεννήτριες σε μικρούς έως μεσαίους σταθμούς ηλεκτροπαραγωγής, λήψη και διανομή ηλεκτρικής ενέργειας σε υποσταθμούς σε βιομηχανικές και μεταλλευτικές επιχειρήσεις και τον έλεγχο εκκίνησης μεγάλων κινητήρων υψηλής τάσης. Το το σύστημα επιτρέπει την έξυπνη, από άκρο σε άκρο διαχείριση του δικτύου διανομής ηλεκτρικής ενέργειας—συμπεριλαμβανομένης της προστασίας της ασφάλειας και παρακολούθηση σε πραγματικό χρόνο—μειώνοντας έτσι αποτελεσματικά ηλεκτρικά σφάλματα και διασφαλίζοντας τη σταθερή λειτουργία των ηλεκτρικών εξοπλισμός.

Αυτό το προϊόν συμμορφώνεται αυστηρά με τα έγκυρα εγχώρια και διεθνή πρότυπα—συμπεριλαμβανομένων των IEC62271-200, IEC298, GB3906, DL404 και DIN.VDE0670—εξασφαλίζοντας σταθερή ποιότητα και υψηλό βαθμό τυποποίησης. Ο εξοπλισμός υποστηρίζει επιτοίχια εγκατάσταση και διαθέτει σχεδιασμό συντήρησης μπροστινής πρόσβασης. όταν συνδυάζεται με αποκλειστικό ρεύμα μετασχηματιστές, αυτή η διαμόρφωση επιτρέπει στο προσωπικό O&M να πραγματοποιεί επιθεωρήσεις ρουτίνας και σέρβις εξοπλισμού απευθείας από το μπροστινό μέρος του ντουλαπιού, βελτιώνοντας σημαντικά τη λειτουργική ευκολία και την αποδοτικότητα συντήρησης.

Λειτουργικές Περιβαλλοντικές Συνθήκες

Για να εξασφαλιστεί η μακροπρόθεσμη σταθερότητα και η αξιόπιστη λειτουργία του εξοπλισμού, οι ισχύουσες περιβαλλοντικές απαιτήσεις για τον διακόπτη κενού μέσης τάσης Huajidian KYN28-12 είναι οι εξής:

1.  Θερμοκρασία περιβάλλοντος: Μέγιστη +40°C, Ελάχιστη -15°C. Αυτή η σειρά το καθιστά κατάλληλο για τη συντριπτική πλειοψηφία Σενάρια διανομής ηλεκτρικής ενέργειας σε εσωτερικούς χώρους σε εύκρατες και υποτροπικές περιοχές.

2.  Υγρασία περιβάλλοντος: Ημερήσια μέση σχετική υγρασία ≤ 95%. Μηνιαία μέση σχετική υγρασία ≤ 90%. Αυτά τα όρια αποτρέπουν αποτελεσματικά τις αστοχίες μόνωσης στον εξοπλισμό που διαφορετικά θα μπορούσαν να προκληθούν από την υψηλή υγρασία περιβάλλοντα.

3. Υψόμετρο: Κατάλληλο για υψόμετρα ≤ 2500 μέτρα, ικανοποιώντας τις απαιτήσεις τροφοδοσίας των περισσότερων βιομηχανιών και δημοτικά τεχνικά έργα.

4. Περιβάλλον αέρα: Το περιβάλλον λειτουργίας πρέπει να είναι απαλλαγμένο από διαβρωτικούς ατμούς, τοξικά ή επιβλαβή αέρια, εύφλεκτο ή εκρηκτικά αέρια, βιομηχανικός ατμός, αλατομίχλη και άλλοι ρύποι, αποτρέποντας έτσι τη διάβρωση του εξοπλισμού εξαρτήματα και ζημιές στη μόνωση.

Βασικά Χαρακτηριστικά Προϊόντος

1. Σχεδιασμός κατά της κακής λειτουργίας: Υψηλή λειτουργική ασφάλεια

Ο εξοπλισμός είναι εξοπλισμένος με ώριμους και αξιόπιστους μηχανικούς μηχανισμούς αλληλασφάλισης που έχουν σχεδιαστεί για την πρόληψη κακή λειτουργία. Αυτό δημιουργεί ένα πολυδιάστατο σύστημα προστασίας ασφάλειας που εξαλείφει αποτελεσματικά τον κοινό άνθρωπο σφάλματα—όπως ακούσιο άνοιγμα των θυρών του ντουλαπιού, τυχαίο κλείσιμο κυκλωμάτων ή ακατάλληλη γείωση—με την αποτροπή ατυχημάτων ηλεκτρικής ασφάλειας και την πλήρη διασφάλιση της προσωπικής ασφάλειας λειτουργίας και συντήρησης προσωπικό καθώς και τη λειτουργική ευστάθεια του συστήματος διανομής ηλεκτρικής ενέργειας.

2. Ευέλικτοι τρόποι εγκατάστασης και λειτουργίας: Ευρεία προσαρμοστικότητα

Ο διακόπτης κενού μέσης τάσης KYN28-12 υποστηρίζει δύο τύπους κινητών μηχανισμών: καρότσια τοποθετημένα στο κέντρο και καρότσια που τοποθετούνται στο δάπεδο. Αυτή η προσαρμοστικότητα του επιτρέπει να ταιριάζει στις συγκεκριμένες διατάξεις του ιστότοπου και τις πρακτικές συντήρησης του διαφορετικούς πελάτες. Πληροί τις τεχνικές απαιτήσεις διαφόρων σεναρίων—συμπεριλαμβανομένων των βιομηχανικών γραμμών παραγωγής, δημοτικοί σταθμοί διανομής ηλεκτρικής ενέργειας και νέοι σταθμοί παραγωγής ενέργειας — που προσφέρουν ευέλικτη διάταξη εξοπλισμού καθώς και εύκολη θέση σε λειτουργία, αντικατάσταση και συντήρηση.

3. Συμμόρφωση πολλαπλών προτύπων: Εξαιρετική συμβατότητα

Η πλήρης μονάδα συμμορφώνεται με πολλά διεθνή και εγχώρια βιομηχανικά πρότυπα, αποδεικνύοντας εξαιρετική καθολικότητα και συμβατότητα εξοπλισμού. Ενσωματώνεται απρόσκοπτα με τα κύρια συστήματα διανομής ενέργειας και βοηθητικός ηλεκτρολογικός εξοπλισμός που κυκλοφορεί σήμερα στην αγορά, απλοποιώντας έτσι τις διαδικασίες σχεδιασμού και κατασκευής έργων ενώ διευκολύνει τις μελλοντικές αναβαθμίσεις και μετασκευές εξοπλισμού.

4. Σχεδιασμός Συντήρησης Μπροστινής Πρόσβασης: Αποτελεσματική και βολική εξυπηρέτηση

Αντιμετωπίζοντας το κοινό σημείο πόνου της επίπονης συντήρησης που σχετίζεται με τους παραδοσιακούς διακόπτες υψηλής τάσης, αυτό Το προϊόν διαθέτει δομή συντήρησης με μπροστινή πρόσβαση. Σε συνδυασμό με αποκλειστικούς μετασχηματιστές ρεύματος, ο σχεδιασμός επιτρέπει όλες οι τακτικές επιθεωρήσεις, οι ρυθμίσεις παραμέτρων και η αντιμετώπιση σφαλμάτων πρέπει να εκτελούνται εξ ολοκλήρου από το μπροστινό μέρος του το υπουργικό συμβούλιο. Αυτό εξαλείφει την ανάγκη για πολύπλοκες εργασίες σε περιορισμένους χώρους, μειώνοντας σημαντικά τη συντήρηση δυσκολία και ενίσχυση της αποτελεσματικότητας της εξυπηρέτησης μετά την πώληση.

Βασικές Τεχνικές Παράμετροι

Μελέτη περίπτωσης εφαρμογής πραγματικού κόσμου

Έργο αναβάθμισης δημοτικού δικτύου ηλεκτρικής ενέργειας (Υποσταθμός Licheng Putian 220 kV)

Στο έργο αναβάθμισης διαύλου 10 kV αυτού του υποσταθμού, όλος ο παλαιός εξοπλισμός αντικαταστάθηκε πλήρως με Huajidian KYN28-12 εξοπλισμός διανομής. Αντιμετώπιση των κρίσιμων προκλήσεων ενός αυστηρού χρονοδιαγράμματος έργου και των αυστηρών απαιτήσεων για συνεχή λειτουργία τροφοδοσίας, η αρθρωτή δομή του εξοπλισμού επέτρεψε την ταχεία εγκατάσταση και θέση σε λειτουργία. Επιπλέον, από αξιοποιώντας τους αξιόπιστους μηχανισμούς διασύνδεσης κατά της κακής λειτουργίας και τις έξυπνες λειτουργίες προστασίας, το έργο πέτυχε σημαντική βελτίωση στη σταθερότητα του συστήματος διανομής ηλεκτρικής ενέργειας του υποσταθμού. Ακολουθώντας το κατά την έναρξη λειτουργίας του έργου, το τμήμα 10kV πέτυχε λειτουργία μηδενικού σφάλματος, ολοκληρώνοντας με επιτυχία την αναβάθμιση του τον εξοπλισμό του δημοτικού δικτύου και τη διασφάλιση σταθερής παροχής ρεύματος για τους γύρω κατοίκους και τις εμπορικές εγκαταστάσεις.

FAQ

Ε1: Ποια σενάρια είναι κατάλληλα για τον διακόπτη κενού μέσης τάσης Huajidian KYN28-12;

Αυτό το προϊόν έχει σχεδιαστεί για χρήση σε τριφασικά συστήματα μέσης τάσης εναλλασσόμενου ρεύματος 3,6–12 kV, 50/60 Hz, υποστηρίζοντας και τα δύο διαμορφώσεις συστήματος μονής ράβδου και τμηματοποιημένων διαμορφώσεων μονού ζυγού. Χρησιμοποιείται ευρέως για μετάδοση ισχύος από σταθμοί ηλεκτροπαραγωγής μεσαίας έως μικρής κλίμακας, λήψη και διανομή ηλεκτρικής ενέργειας σε υποσταθμούς εντός της βιομηχανίας και της εξόρυξης επιχειρήσεις και τον έλεγχο εκκίνησης μεγάλων κινητήρων υψηλής τάσης. Επιπλέον, είναι κατάλληλο για διάφορους εσωτερικούς χώρους σενάρια διανομής ρεύματος μέσης τάσης, συμπεριλαμβανομένων δημοτικών υποσταθμών, βιομηχανικών πάρκων, νέας ενέργειας φωτοβολταϊκών σταθμών και συστημάτων τροφοδοσίας κοινής ωφέλειας.

Ε2: Ποια είναι τα πλεονεκτήματα προστασίας της ασφάλειας αυτού του εξοπλισμού διανομής σε σύγκριση με τον παραδοσιακό εξοπλισμό;

Αυτό το προϊόν χρησιμοποιεί ένα διπλό σύστημα προστασίας μηχανικής και ηλεκτρικής ασφάλειας, προσφέροντας ανώτερη προστασία σε σύγκριση με σε παραδοσιακό εξοπλισμό με διασφαλίσεις μονής στρώσης. Πρώτον, είναι εξοπλισμένο με εξειδικευμένη μηχανική μανδάλωση συσκευές που αποτρέπουν φυσικά λειτουργικά σφάλματα. Δεύτερον, συμμορφώνεται με πολλές εγχώριες και διεθνείς πρότυπα και διαθέτει ολοκληρωμένες λειτουργίες προστασίας από υπερβολικά ρεύματα, βραχυκυκλώματα και κεραυνούς. Τρίτον, ενσωματώνει ένα σχέδιο μπροστινής πρόσβασης για λειτουργία και συντήρηση, εξαλείφοντας έτσι τους κινδύνους ασφαλείας που σχετίζονται με εργασίες εσωτερικού υπουργικού συμβουλίου. Τέταρτον, το περίβλημα του ντουλαπιού πληροί το πρότυπο προστασίας IP4X, φύλαξη κατά της σκόνης και της εισόδου ξένων αντικειμένων για τη συνολική βελτίωση της λειτουργικής ασφάλειας και σταθερότητας του εξοπλισμός.

Ε3: Ποιοι είναι οι συνιστώμενοι κύκλοι συντήρησης και οι οδηγίες καθημερινής φροντίδας για αυτόν τον εξοπλισμό;

Αυτός ο εξοπλισμός διαθέτει χαμηλό κόστος συντήρησης και μεγάλη διάρκεια ζωής. ο τυπικός ολοκληρωμένος κύκλος επιθεώρησης είναι 6 μήνες, ενώ συνιστάται μια ριζική επισκευή κάθε 3 χρόνια. Η καθημερινή συντήρηση απαιτεί απλώς έλεγχο η ακεραιότητα στεγανοποίησης του ντουλαπιού, η ομαλή κίνηση του αποσπώμενου τρόλεϊ, η άθικτη μανδάλωση συσκευές και επαλήθευση ότι οι παράμετροι παρακολούθησης βρίσκονται εντός κανονικών ορίων. Είναι απαραίτητο να διασφαλιστεί ότι η Το περιβάλλον λειτουργίας παραμένει απαλλαγμένο από διαβρωτικούς, εύφλεκτους ή εκρηκτικούς ρύπους και αυτή η θερμοκρασία και τα επίπεδα υγρασίας συμμορφώνονται με τις προδιαγραφές του εξοπλισμού. Χάρη στον σχεδιασμό μπροστινής πρόσβασης για συντήρηση, οι επιθεωρήσεις και η θέση σε λειτουργία μπορούν να ολοκληρωθούν χωρίς την ανάγκη αποσυναρμολόγησης ολόκληρης της μονάδας — προσφέροντας υψηλή αποτελεσματικότητα και ηρεμία, ενώ μειώνει σημαντικά το κόστος μακροχρόνιας συντήρησης.
