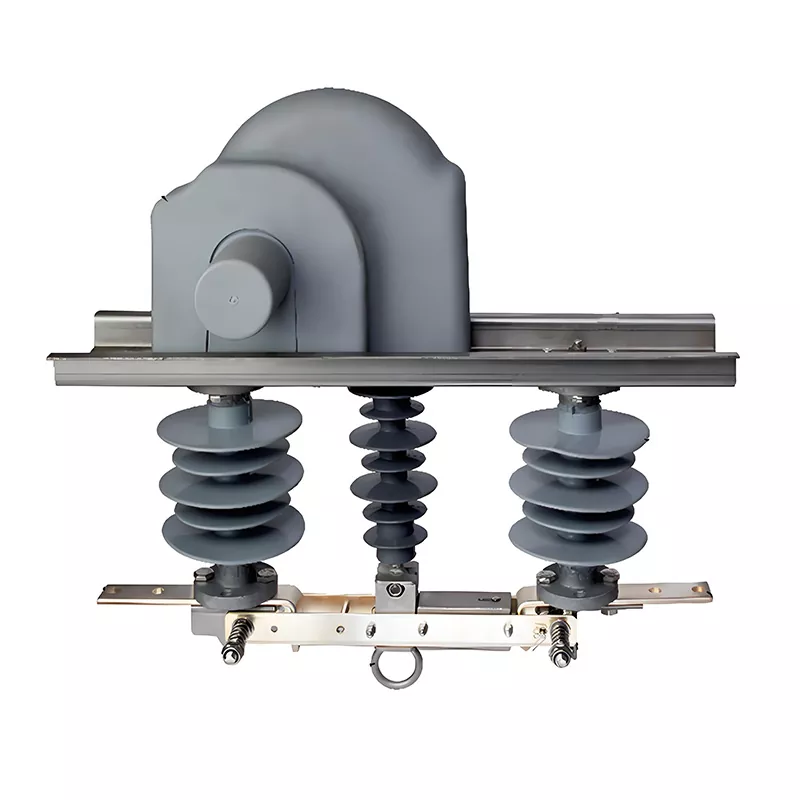

Διακόπτης απομόνωσης υψηλής τάσης

Ο διακόπτης απομόνωσης υψηλής τάσης της HUAJIDIAN είναι μια συσκευή απομόνωσης χωρίς φορτίο χωρίς δυνατότητες κατάσβεσης τόξου. Η κύρια λειτουργία του είναι να δημιουργεί ένα καθαρό, ορατό κενό αέρα μετά το άνοιγμα του διακόπτη κυκλώματος, απομονώνοντας φυσικά την πηγή ενέργειας από την πλευρά του φορτίου για να διασφαλιστεί η ασφάλεια του προσωπικού συντήρησης.

Ως κύρια έξυπνη συσκευή απομόνωσης για μετασκευή αυτοματισμού διανομής, μπορεί να λειτουργήσει ανεξάρτητα ή να συνδυαστεί με τυπικούς διακόπτες κενού που είναι τοποθετημένοι στον πόλο για να σχηματίσει μια ενσωματωμένη μονάδα "διακόπτης κυκλώματος + διακόπτης απομόνωσης". Με βαθιά εξειδίκευση στον τομέα του εξοπλισμού ηλεκτρικής ενέργειας εξωτερικού χώρου μέσης τάσης της Κίνας, προσφέρουμε τόσο τυποποιημένα προϊόντα όσο και προσαρμοσμένες λύσεις που συμμορφώνονται με τα διεθνή τεχνικά πρότυπα σχετικά με την τάση, τη μόνωση και τον αυτοματισμό.

Βασικά δομικά στοιχεία

1. Γκρι Ηλεκτρικός Μηχανισμός Λειτουργίας στο επάνω μέρος / Έξυπνος Ελεγκτής

Διαθέτει ενσωματωμένο κινητήρα, γρανάζια κιβωτίου ταχυτήτων και μονάδα ελέγχου. Υποστηρίζει τοπική χειροκίνητη λειτουργία, ηλεκτρικό άνοιγμα/κλείσιμο και απομακρυσμένο έλεγχο αποστολής, επιτρέποντας την άμεση ενσωμάτωση σε συστήματα αυτοματισμού διανομής. Υποστηρίζει επίσης προαιρετικές μονάδες για απομακρυσμένη σηματοδότηση θέσης και ένδειξη ζωντανής γραμμής, ικανοποιώντας τις απαιτήσεις έξυπνου δικτύου για "Τέσσερα Τηλεχειριστήρια" (απομακρυσμένη σηματοδότηση, απομακρυσμένη μέτρηση, τηλεχειριστήριο και ρύθμιση τηλεχειρισμού).

2.

2. Μονωτικοί δακτύλιοι

Η αριστερή και η δεξιά φάση χρησιμοποιούν μονωτήρες μεγάλου υπόστεγου για να υποστηρίξουν το αγώγιμο κύκλωμα, ενώ η κεντρική φάση διαθέτει μια συμπαγή δομή με μικρό υπόστεγο που χρησιμεύει ως μονωτικό στήριγμα για τον διακόπτη γείωσης και τον μηχανισμό μετάδοσης, διευκολύνοντας τη συμπαγή εγκατάσταση σε πόλους κοινής χρήσης.

3. Αγώγιμες επαφές και τερματικά

Κατασκευασμένο από κράμα υψηλής αγωγιμότητας και επεξεργασμένο για αντοχή στη διάβρωση και την οξείδωση, εξασφαλίζοντας σταθερή συνέχεια του κυκλώματος σε σκληρά εξωτερικά περιβάλλοντα.

4. Κεντρικός δακτύλιος ανύψωσης και ελατήριο Interlock Structure

Επιτρέπει τη μηχανική ασφάλιση μεταξύ της χειροκίνητης λειτουργίας και του διακόπτη γείωσης. κλειδώνει τις ανοιχτές/κλειστές θέσεις για να εξαλείψει τον κίνδυνο ακούσιας λειτουργίας.

Βασικά Λειτουργικά Πλεονεκτήματα

1. Οπτική φυσική απομόνωση που διασφαλίζει την ασφάλεια της συντήρησης

Κατά την απενεργοποίηση, ο διακόπτης απομόνωσης υψηλής τάσης δημιουργεί ένα διακριτό διάκενο αέρα, διαχωρίζοντας πλήρως την πηγή ισχύος από το φορτίο, σύμφωνα με τα παγκόσμια πρότυπα ασφαλείας για τη συντήρηση του δικτύου.

2. Τρεις λειτουργίες ελέγχου προσαρμοσμένες σε διάφορα σενάρια O&M

Υπάρχουν διαθέσιμες επιλογές χειροκίνητου, ηλεκτρικού και τηλεχειριστηρίου. Η απομακρυσμένη κεντρική λειτουργία αντικαθιστά την επιτόπια αναρρίχηση με στύλο, μειώνοντας σημαντικά τους κινδύνους ασφαλείας που σχετίζονται με τις λειτουργίες σε απευθείας σύνδεση.

3. Συμβατότητα με συστήματα αυτοματισμού διανομής

Μετάδοση σημάτων κατάστασης ανοιχτού/κλειστού σε πραγματικό χρόνο στον κεντρικό σταθμό αυτοματισμού, ικανοποιώντας τις απαιτήσεις απομακρυσμένης σηματοδότησης για αναβαθμίσεις αυτο-θεραπείας έξυπνου δικτύου.

4. Επεκτάσιμες λειτουργικές μονάδες

Τα προαιρετικά αξεσουάρ περιλαμβάνουν δείκτες ζωντανής γραμμής, παρακολούθηση σφαλμάτων και κλειδώματα κατά της κακής λειτουργίας, που καλύπτουν διαφορετικές ανάγκες κατασκευής έξυπνου δικτύου σε διαφορετικές περιοχές.

5. Συμπαγής σχεδίαση με στύλο

Μια δομή υπόστεγου μειωμένου μεγέθους στην κεντρική φάση ελαχιστοποιεί τον συνολικό όγκο του εξοπλισμού, επιτρέποντας την εγκατάσταση σε υπάρχοντες στύλους κοινής ωφέλειας χωρίς να απαιτούνται πρόσθετοι βραχίονες στερέωσης.

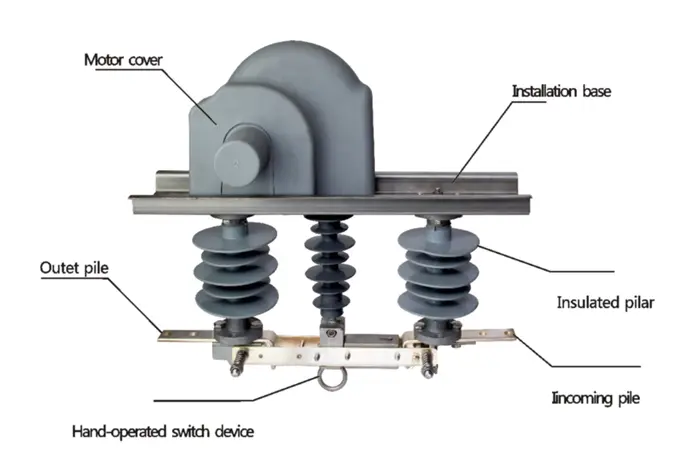

Δομική αναπαράσταση

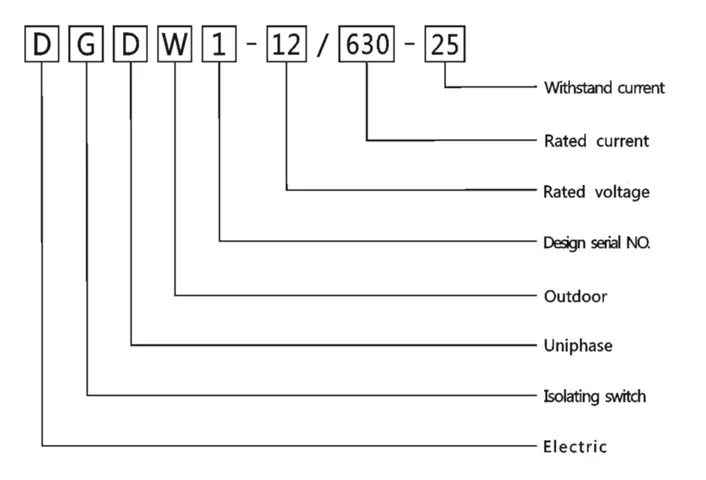

Εισαγωγή τύπου

Τυπικές βασικές τεχνικές παράμετροι

Βασικά σενάρια εφαρμογής

1. Χρησιμοποιείται σε συνδυασμό με διακόπτες κενού ZW8-12 ή ZW32-12 σε πόλο για την κάλυψη των υποχρεωτικών απαιτήσεων απομόνωσης για συντήρηση γραμμής.

2. Τμηματοποίηση και διακλάδωση γραμμών κατά τη διάρκεια αναβαθμίσεων αυτοματισμού δικτύων διανομής αστικών και αγροτικών περιοχών, επιτρέποντας την απομακρυσμένη απομόνωση ελαττωματικών τμημάτων.

3. Ειδική συσκευή απομόνωσης ασφαλείας για συντήρηση και αντικατάσταση εξοπλισμού σε αστικές και αγροτικές εναέριες και διακλαδώσεις 10kV.

Υπόθεση υλοποίησης σε πραγματικό κόσμο

Το 2025, ένα γραφείο παροχής ηλεκτρικής ενέργειας στη Νοτιοανατολική Ασία ξεκίνησε ένα έργο αναβάθμισης έξυπνου δικτύου διανομής για αγροτικές περιοχές, καλύπτοντας 42 πόλεις και χωριά και πάνω από 180 χιλιόμετρα εναέριων γραμμών 10 kV. Οι αρχικές γραμμές ήταν εξοπλισμένες μόνο με παραδοσιακούς χειροκίνητους διακόπτες αποσύνδεσης που δεν διαθέτουν δυνατότητες τηλεχειρισμού. Το προσωπικό συντήρησης έπρεπε να σκαρφαλώσει σε στύλους για επιτόπια λειτουργία, με αποτέλεσμα παρατεταμένες διακοπές λειτουργίας και υψηλούς κινδύνους ασφαλείας.

Ο ανάδοχος του έργου επέλεξε τον έξυπνο διακόπτη απομόνωσης υψηλής τάσης της HUAJIDIAN, σε συνδυασμό με διακόπτες κενού ZW32-12, για να δημιουργήσει ένα αυτοματοποιημένο σύστημα γραμμής τμηματοποιημένης. Συνολικά παραδόθηκαν 126 μονάδες, με προσαρμοσμένες τροποποιήσεις για να πληρούν τα τοπικά εθνικά πρότυπα για τη μόνωση και τα πρωτόκολλα επικοινωνίας.

Σημαντικά αποτελέσματα που επιτεύχθηκαν μετά από ένα χρόνο λειτουργίας συνδεδεμένης στο δίκτυο:

1. Οι λειτουργίες μεταγωγής γραμμής εκτελούνται εξ ολοκλήρου μέσω τηλεχειριστηρίου από το κέντρο αποστολής, μειώνοντας τη συχνότητα των επιτόπιων εργασιών ζωντανής γραμμής κατά 85%.

2. Ο χρόνος που απαιτείται για την απομόνωση βλαβών και την αποκατάσταση της ισχύος έχει μειωθεί από 2–3 ώρες σε λιγότερο από 3 λεπτά, βελτιώνοντας σημαντικά την αξιοπιστία του τροφοδοτικού.

3. Η δομή του ορατού κενού απομόνωσης εξαλείφει τον κίνδυνο ηλεκτροπληξίας κατά τη συντήρηση, με αποτέλεσμα μηδενικά συμβάντα ασφαλείας καθ' όλη τη διάρκεια του έτους.

Αυτό το έργο επικυρώνει πλήρως την καταλληλότητα του προϊόντος για αναβαθμίσεις δικτύων στο εξωτερικό και καταδεικνύει τις δυνατότητες της HUAJIDIAN στην παροχή εξατομικευμένων υπηρεσιών μιας στάσης.

Σύγκριση: Έξυπνος διακόπτης αποσύνδεσης HUAJIDIAN έναντι τυπικού διακόπτη χειροκίνητης αποσύνδεσης

Κατασκευαστικές Δυνατότητες και Υπηρεσίες Προσαρμογής

Η HUAJIDIAN λειτουργεί μια ανεξάρτητη μονάδα παραγωγής που ενσωματώνει δοκιμές έρευνας και ανάπτυξης, σφράγισης, συναρμολόγησης και τελικών προϊόντων, πλήρως εξοπλισμένη με ολοκληρωμένη συσκευή δοκιμής ηλεκτρικής απόδοσης υψηλής τάσης. Καλωσορίζουμε παγκόσμιους πελάτες να προγραμματίσουν επιτόπιες επισκέψεις στις γραμμές παραγωγής και τις εγκαταστάσεις δοκιμών μας και να επιλέξουν δείγματα αυτοπροσώπως.

Υποστηρίζουμε ολοκληρωμένη προσαρμογή με βάση τα εθνικά πρότυπα: οι παράμετροι μόνωσης, τα πρωτόκολλα επικοινωνίας, οι τάσεις λειτουργίας, οι μηχανικές δομές αλληλασφάλισης και οι βαθμολογίες προστασίας του περιβλήματος μπορούν όλα να ρυθμιστούν. Είτε για τυπικές προμήθειες χύδην είτε για εξειδικευμένο εξοπλισμό για συγκεκριμένο έργο, η τεχνική ομάδα μας παρέχει ατομική υποστήριξη λύσης. Οι ερωτήσεις σχετικά με τις παραμέτρους, τις τιμές και τα προσαρμοσμένα σχέδια είναι ευπρόσδεκτες ανά πάσα στιγμή.

FAQ

Ε1: Μπορεί αυτός ο διακόπτης απομόνωσης υψηλής τάσης να διακόψει μόνος του το ρεύμα φορτίου, όπως ένας διακόπτης κενού;

A1: Όχι. Αυτή η συσκευή έχει σχεδιαστεί για λειτουργία χωρίς φορτίο και δεν διαθέτει θάλαμο πυρόσβεσης τόξου. Ο διακόπτης κενού πρέπει πρώτα να διακόψει το ρεύμα φορτίου προτού ο διακόπτης αποσύνδεσης δημιουργήσει ένα ορατό κενό απομόνωσης. Η εναλλαγή υπό φορτίο απαγορεύεται αυστηρά για την αποφυγή ατυχημάτων βραχυκυκλώματος που σχετίζονται με το τόξο. αυτή η συσκευή πρέπει να χρησιμοποιείται σε συνδυασμό με διακόπτες κυκλώματος που είναι τοποθετημένοι σε πόλο, όπως ο ZW8-12 ή ο ZW32-12.

Ε2: Είναι το τηλεχειριστήριο μια τυπική δυνατότητα ή απαιτεί πρόσθετη προσαρμογή;

A2: Ένας ηλεκτρικός μηχανισμός λειτουργίας και η διεπαφή απομακρυσμένης επικοινωνίας συνοδεύονται από έξυπνους διακόπτες αποσύνδεσης HUAJIDIAN. Η απομακρυσμένη σηματοδότηση για κατάσταση ανοιχτού/κλειστού είναι ενσωματωμένη χωρίς επιπλέον κόστος. Μπορούν να προστεθούν προαιρετικές μονάδες—όπως δείκτες ζωντανής γραμμής ή επεκτάσεις παρακολούθησης σφαλμάτων με βάση συγκεκριμένες απαιτήσεις του έργου.

Ε3: Μπορούν οι παράμετροι του προϊόντος να τροποποιηθούν ώστε να συμμορφώνονται με τα ηλεκτρικά πρότυπα σε χώρες εκτός της Κίνας;

Α3: Ναι. Ως επαγγελματίας κατασκευαστής εξοπλισμού διανομής ρεύματος μέσης τάσης, προσφέρουμε προσαρμογή πλήρους παραμέτρου για να ανταποκρίνονται στα πρότυπα παγκοσμίως—συμπεριλαμβανομένου του ονομαστικού ρεύματος, του ρεύματος βραχυχρόνιας αντοχής, της απόστασης ερπυσμού του μονωτή, των πρωτοκόλλων απομακρυσμένης επικοινωνίας και της τάσης τροφοδοσίας ελέγχου. Απλώς παρέχετε τις τοπικές επίσημες ηλεκτρολογικές προδιαγραφές και η ομάδα Ε&Α μας θα βελτιστοποιήσει τη δομή και τις παραμέτρους του προϊόντος για να διασφαλίσει τη συμμόρφωση με τις τοπικές απαιτήσεις πιστοποίησης.
