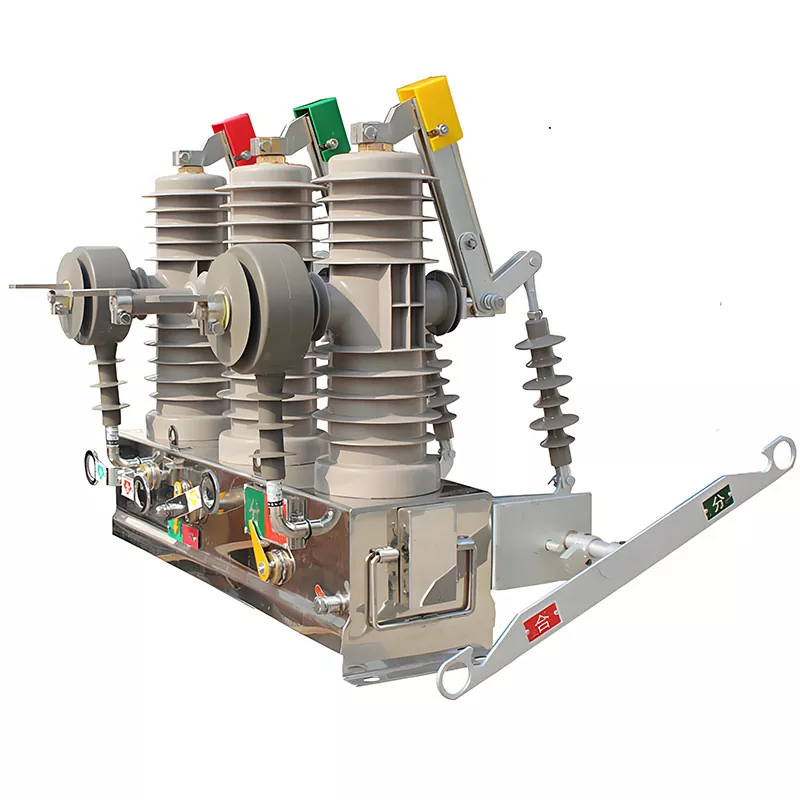

Διακόπτης κενού 11 kV τοποθετημένος σε πόλο

Ο διακόπτης κενού HUAJIDIAN 11kV σε πόλο αντιπροσωπεύει μια εξέλιξη που έχει σχεδιαστεί για να αντιμετωπίζει τα σημεία πόνου των παραδοσιακών διακοπτών εξωτερικού χώρου—δηλαδή υψηλά ποσοστά αστοχίας, περίπλοκη συντήρηση και περιορισμένη λειτουργικότητα. Με ονομαστική τάση 12kV, είναι συμβατό με τριφασικά δίκτυα διανομής εξωτερικού χώρου AC 50Hz. Απομακρυνόμενος από τους παραδοσιακούς μηχανισμούς ελατηρίων, υιοθετεί έναν προηγμένο μηχανισμό λειτουργίας μόνιμου μαγνήτη που διαθέτει βελτιωμένη δομή και λιγότερα επιρρεπή στη φθορά μέρη. Σε συνδυασμό με διακόπτη κενού, αυτό εξασφαλίζει σταθερή και αξιόπιστη απόδοση. Το προϊόν ενσωματώνει ένα έξυπνο σύστημα μέτρησης, ελέγχου και προστασίας που υποστηρίζει διάφορες μεθόδους επικοινωνίας (όπως GPRS και οπτικές ίνες), επιτρέποντας την αυτόματη αναγνώριση σφαλμάτων, τον τηλεχειρισμό, την παρακολούθηση δεδομένων σε πραγματικό χρόνο και την ακριβή απομόνωση σφαλμάτων, ικανοποιώντας έτσι τις απαιτήσεις για μη επανδρωμένη λειτουργία στον αυτοματισμό του δικτύου διανομής (FA).

Βασικά Πλεονεκτήματα Προϊόντος

1. Αξιόπιστη δομή, εξαιρετικά χαμηλό κόστος συντήρησης

Χρησιμοποιώντας έναν μηχανισμό λειτουργίας μόνιμου μαγνήτη, ο σχεδιασμός εξαλείφει εντελώς τις περίπλοκες δομές μετάδοσης που συναντώνται στους παραδοσιακούς μηχανισμούς ελατηρίου. Με λιγότερα εξαρτήματα και χωρίς ελαστικά εξαρτήματα επιρρεπή στη φθορά, επιλύει ουσιαστικά ζητήματα που σχετίζονται με τη μηχανική κόπωση και τα υψηλά ποσοστά αστοχίας που είναι κοινά στον παραδοσιακό εξοπλισμό.

2. Εξαιρετική μακροζωία, Κατάλληλο για συχνή λειτουργία

Ο διακόπτης κενού 11 kV τοποθετημένος στον πόλο διαθέτει μηχανική διάρκεια ζωής έως και 30.000 λειτουργίες. Αντέχει σε συχνούς κύκλους ανοίγματος και κλεισίματος μακροπρόθεσμα, καθιστώντας το απόλυτα κατάλληλο για εφαρμογές έξυπνου δικτύου διανομής που περιλαμβάνουν αυτόματο εκ νέου κλείσιμο και μεταγωγή υψηλής συχνότητας. Αυτό αποτρέπει τη ζημιά του εξοπλισμού που προκαλείται από τη συχνή λειτουργία και διασφαλίζει τη συνεχή, σταθερή απόδοση του συστήματος αυτοματισμού δικτύου.

3. Ισχυρός χειρισμός σφαλμάτων, ασφαλής και σταθερή λειτουργία

Με ονομαστικό ρεύμα διακοπής βραχυκυκλώματος 25 kA, η μονάδα μπορεί να εκτελέσει αξιόπιστα 30 διαδοχικές εργασίες διακοπής βραχυκυκλώματος. Εξοπλισμένο με μια ενσωματωμένη μονάδα προστασίας που βασίζεται σε μικροεπεξεργαστή, προσφέρει μια ολοκληρωμένη σειρά λειτουργιών προστασίας—συμπεριλαμβανομένης της προστασίας τριών σταδίων κατευθυντικής υπερέντασης με μπλοκάρισμα τάσης, προστασίας μηδενικής ακολουθίας και αυτόματου κλεισίματος. Εντοπίζει και απομονώνει γρήγορα σφάλματα δικτύου, αποτρέπει τη διάδοση σφαλμάτων και ενισχύει την ασφάλεια των λειτουργιών του δικτύου.

4. Έξυπνη Ενοποίηση & Απομακρυσμένη Διαχείριση

Ενσωματώνει λειτουργίες μέτρησης, ελέγχου, προστασίας και επικοινωνίας σε μια ενιαία μονάδα, υποστηρίζοντας απομακρυσμένη εναλλαγή (άνοιγμα/κλείσιμο), παρακολούθηση δεδομένων ρεύματος σε πραγματικό χρόνο, συναγερμούς βλαβών και αποστολή δεδομένων. Συμβατό με βασικούς τρόπους επικοινωνίας όπως το GPRS και τις οπτικές ίνες, διασυνδέεται απρόσκοπτα με πλατφόρμες διαχείρισης έξυπνου δικτύου για να επιτρέψει την ψηφιακή, οπτικοποιημένη και έξυπνη λειτουργία O&M (λειτουργίες και συντήρηση) των δικτύων διανομής.

5. Προσαρμοστικότητα σε ακραία υπαίθρια περιβάλλοντα

Σχεδιασμένο ειδικά για σκληρές εξωτερικές συνθήκες, διαθέτει υψηλή προστασία και λειτουργεί σταθερά σε ακραίες θερμοκρασίες από -40°C έως +70°C. Είναι κατάλληλο για υψόμετρα έως 2.000 μέτρα και περιοχές με βαριά ρύπανση κατηγορίας V. Με εξαιρετική αντοχή σε υψηλές και χαμηλές θερμοκρασίες, στη διάβρωση και στη σκόνη, προσαρμόζεται σε διάφορα πολύπλοκα εξωτερικά περιβάλλοντα, συμπεριλαμβανομένων των παράκτιων περιοχών, των βιομηχανικών ζωνών και των περιοχών μεγάλου υψομέτρου.

Σενάρια εφαρμογής

1. Ενσωμάτωση Υποσταθμού: Χρησιμεύει ως διακόπτης εξερχόμενου τροφοδότη στην πλευρά 10kV των κύριων μετασχηματιστών του υποσταθμού, εξασφαλίζοντας ασφαλή εναλλαγή και προστασία από σφάλματα για τα κυκλώματα τροφοδοσίας.

2. Μετασκευή και αναβάθμιση γραμμής: Εγκαταστάθηκε σε στύλους/πύργους γραμμής διανομής ως διακόπτες τμηματοποίησης ή σύνδεσης για να ενεργοποιηθεί η τμηματοποιημένη παροχή ρεύματος και η απομόνωση βλαβών.

3. Γενικά σενάρια διανομής: Κατάλληλο για έλεγχο διανομής ισχύος σε αστικά έξυπνα δίκτυα, αναβαθμίσεις αγροτικών δικτύων, βιομηχανικές και μεταλλευτικές επιχειρήσεις, οικιστικές κοινότητες και εμπορικά πάρκα.

4. Σενάρια τροφοδοσίας υψηλής αξιοπιστίας: Ιδιαίτερα κατάλληλο για περιοχές που απαιτούν υψηλή αξιοπιστία τροφοδοσίας και αναβαθμίσεις αυτοματισμού του δικτύου διανομής. Απομονώνει γρήγορα τα ελαττωματικά τμήματα και αποκαθιστά την ισχύ σε περιοχές που δεν επηρεάζονται, βελτιώνοντας σημαντικά την ποιότητα των υπηρεσιών.

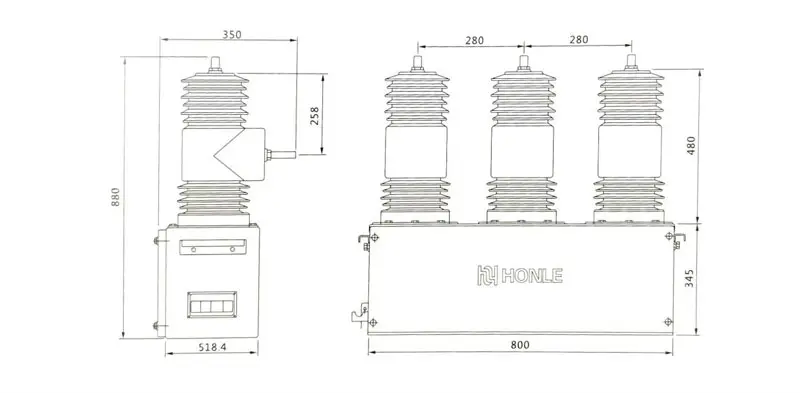

Τεχνικές Παράμετροι

Περίπτωση εφαρμογής πραγματικού κόσμου

Υπόθεση: Έργο αναβάθμισης αυτοματισμού αγροτικού δικτύου στο Anhui

Το 2025, η κομητεία Guzhen, στην πόλη Bengbu, στην επαρχία Anhui, ξεκίνησε ένα έργο αναβάθμισης αυτοματισμού αγροτικού δικτύου, αναπτύσσοντας σε μεγάλους αριθμούς διακόπτες κενού HUAJIDIAN 11kV σε πόλο. Το αρχικό τοπικό αγροτικό δίκτυο βασιζόταν στον παραδοσιακό εξοπλισμό διανομής που χαρακτηρίζεται από χαμηλό αυτοματισμό και συχνές βλάβες. βλάβες γραμμής οδήγησαν σε εκτεταμένες διακοπές ρεύματος, αποτυγχάνοντας να καλύψουν τις αξιόπιστες ανάγκες ηλεκτρικής ενέργειας των κατοίκων της υπαίθρου και των επιχειρήσεων του δήμου.

Το έργο χρησιμοποιεί μια μέθοδο παράκαμψης ζωντανής γραμμής για την εγκατάσταση αυτού του έξυπνου διακόπτη κυκλώματος σε βασικά τμήματα των γραμμών διανομής, διασφαλίζοντας ότι δεν θα διακοπεί η παροχή ρεύματος για τους τοπικούς χρήστες. Αξιοποιώντας τη σταθερή απόδοση του μηχανισμού μόνιμου μαγνήτη και ένα έξυπνο σύστημα αναγνώρισης σφαλμάτων, η συσκευή επιτυγχάνει ανίχνευση σφάλματος σε επίπεδο χιλιοστού του δευτερολέπτου, απομονώνει αυτόματα τα ελαττωματικά τμήματα γραμμής και αποκαθιστά γρήγορα την τροφοδοσία σε μη επηρεασμένες περιοχές.

Μετά την ανάπτυξη της συσκευής, το ποσοστό των διακοπών ρεύματος που προκαλούνται από σφάλματα σε τοπικές γραμμές αγροτικού δικτύου μειώθηκε σημαντικά και η αξιοπιστία της περιφερειακής παροχής ρεύματος αυξήθηκε στο 99,98%. Η εξαιρετική αντοχή του προϊόντος στις χαμηλές θερμοκρασίες και τη μεγάλη ρύπανση το καθιστά ιδανικό για περίπλοκα αγροτικά εξωτερικά περιβάλλοντα. λειτουργεί χωρίς συντήρηση μακροπρόθεσμα, μειώνοντας αποτελεσματικά το φόρτο λειτουργίας και συντήρησης του δικτύου και επιτυγχάνοντας επιτυχώς τον στόχο της αναβάθμισης των αγροτικών έξυπνων δικτύων.

FAQ

Ε1: Ποια είναι τα βασικά πλεονεκτήματα του μηχανισμού μόνιμου μαγνήτη σε σύγκριση με τους παραδοσιακούς μηχανισμούς ελατηρίου;

Ο μηχανισμός μόνιμου μαγνήτη HUAJIDIAN εξαλείφει τις πολύπλοκες δομές μετάδοσης που συναντάμε στους παραδοσιακούς μηχανισμούς ελατηρίου. Με βελτιωμένο εσωτερικό σχεδιασμό και χωρίς ευάλωτα ελαστικά εξαρτήματα, επιλύει ουσιαστικά ζητήματα όπως η κόπωση του υλικού, η εμπλοκή και τα υψηλά ποσοστά αστοχίας που σχετίζονται με τους μηχανισμούς ελατηρίων. Η συσκευή προσφέρει ανώτερη λειτουργική σταθερότητα και μηχανική διάρκεια ζωής έως και 30.000 λειτουργιών, υποστηρίζοντας συχνή εναλλαγή και αυτόματο επανακλείσιμο στα δίκτυα διανομής. Επιτρέπει επίσης λειτουργία χωρίς συντήρηση, μειώνοντας σημαντικά το μακροπρόθεσμο κόστος O&M για τους χρήστες.

Ε2: Μπορεί αυτός ο διακόπτης κυκλώματος να αντέξει τις σκληρές εξωτερικές συνθήκες;

Ναί. Αυτό το προϊόν είναι βελτιστοποιημένο για ακραία εξωτερικά περιβάλλοντα, ικανό για σταθερή λειτουργία σε εύρος θερμοκρασιών από -40°C έως +70°C και κατάλληλο για υψόμετρα έως 2.000 μέτρα και περιοχές με βαριά ρύπανση κατηγορίας V. Με υψηλό βαθμό προστασίας από εισροή και εξαιρετική αντοχή στη σκόνη, τη διάβρωση και τις ακραίες θερμοκρασίες, λειτουργεί αξιόπιστα σε σκληρές συνθήκες —όπως υγρές παράκτιες περιοχές, βιομηχανικές ζώνες και αλπικές περιοχές— ικανοποιώντας πλήρως τις απαιτήσεις για μακροχρόνια εξυπηρέτηση σε εξωτερικούς χώρους.

Ε3: Ποιες έξυπνες λειτουργίες και μεθόδους επικοινωνίας υποστηρίζει ο διακόπτης κενού 11 kV που είναι τοποθετημένος σε πόλο;

Το προϊόν ενσωματώνει μια ολοκληρωμένη σειρά λειτουργιών προστασίας, συμπεριλαμβανομένης της προστασίας τριών σταδίων από υπερένταση αποκλεισμένης τάσης, της προστασίας μηδενικής ακολουθίας και του αυτόματου κλεισίματος. Υποστηρίζει επίσης τηλεχειριστήριο, παρακολούθηση δεδομένων ισχύος σε πραγματικό χρόνο και αυτόματο συναγερμό σφαλμάτων. Όσον αφορά την επικοινωνία, υποστηρίζει και τις δύο λειτουργίες γενικής ροής —GPRS ασύρματο και ενσύρματο οπτικών ινών— και ενσωματώνεται άψογα με πλατφόρμες αυτοματισμού δικτύων διανομής. Επιτρέπει τον απομακρυσμένο έξυπνο έλεγχο συσκευών, τη λειτουργία και συντήρηση χωρίς επίβλεψη και τη διαχείριση ψηφιακού δικτύου, που χρησιμεύει ως βασικό στοιχείο στην υποδομή έξυπνου δικτύου.
