Διακόπτης κενού 33kV τοποθετημένος σε πόλο

Ο διακόπτης κενού HUAJIDIAN 33kV με πόλο είναι ένας υψηλής απόδοσης πίνακας μέσης τάσης σχεδιασμένος για εξωτερικά συστήματα διανομής 10kV–33kV. Χρησιμοποιείται κυρίως για την προστασία και τον έλεγχο των εξερχόμενων τροφοδοτικών υποσταθμών, των εισερχόμενων γραμμών υψηλής τάσης για βιομηχανικές και μεταλλευτικές επιχειρήσεις και των γραμμών διακλάδωσης σε κατοικημένες περιοχές.

Το προϊόν ενσωματώνει καινοτόμα έναν διακόπτη κενού με έναν έξυπνο ελεγκτή και διαθέτει ενσωματωμένη ολοκληρωμένη λογική προστασίας δικτύου. Μπορεί να απομονώσει ελαττωματικούς κλάδους ανεξάρτητα χωρίς να διαταράξει την παροχή ρεύματος στην κύρια γραμμή, ελαχιστοποιώντας έτσι αποτελεσματικά το εύρος των διακοπών ρεύματος και ενισχύοντας τη λειτουργική σταθερότητα του δικτύου διανομής. Λειτουργεί ως βασικό κομμάτι υποδομής για σύγχρονα ευφυή δίκτυα διανομής.

Βασικές Παράμετροι Προϊόντος

Η HUAJIDIAN τηρεί αυστηρά τα πρότυπα κατασκευής της βιομηχανίας και οι παράμετροι του εξοπλισμού είναι πλήρως συμβατές με τις λειτουργικές απαιτήσεις των εξωτερικών τριφασικών συστημάτων διανομής AC. Οι βασικές παράμετροι είναι οι εξής:

1. Ονομαστική τάση: 12 kV (κατάλληλη για γραμμές διανομής αστικών/αγροτικών 10 kV, συμβατή με συνθήκες λειτουργίας 33 kV σε πόλο)

2. Ονομαστικό ρεύμα: 630A, 1000A, 1250A (πολλαπλές προδιαγραφές για την κάλυψη ποικίλων απαιτήσεων φορτίου)

3. Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος: 20kA, 25kA (ικανό να διακόπτει σοβαρά σφάλματα δικτύου)

4. Εφαρμοστέο σύστημα: 50Hz τριφασικό σύστημα διανομής εναλλασσόμενου ρεύματος εξωτερικού χώρου

5. Λειτουργία: Διπλός χειροκίνητος/ηλεκτρικός έλεγχος. υποστηρίζει έξυπνη απομακρυσμένη λειτουργία

Βασικά δομικά χαρακτηριστικά και χαρακτηριστικά απόδοσης

1. Ολοκληρωμένη και βελτιστοποιημένη δομική μελέτη

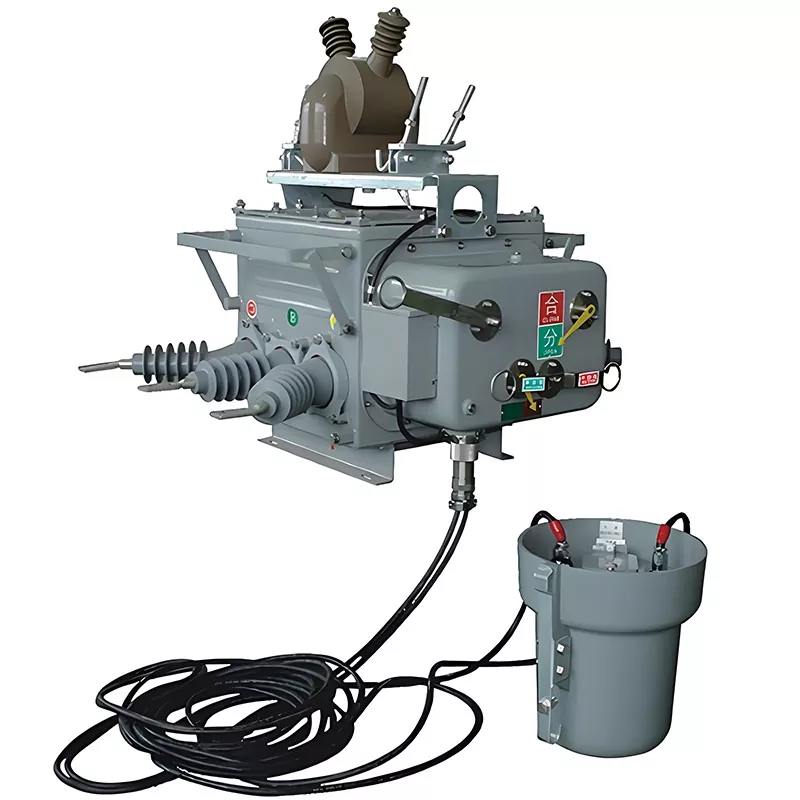

Ο διακόπτης κενού 33 kV που είναι τοποθετημένος σε πόλο διαθέτει έναν ενσωματωμένο διακόπτη κενού υψηλής απόδοσης που είναι υπεύθυνος για την εναλλαγή φορτίου και τη διακοπή ρεύματος βραχυκυκλώματος. προσφέρει ταχεία εξαφάνιση τόξου χωρίς εξωτερική διαρροή τόξου. Εξοπλισμένη με λαβή φόρτισης ελατηρίου και χειροκίνητη λαβή ανοίγματος/κλεισίματος, μαζί με κόκκινες/πράσινες ενδείξεις κατάστασης, η συσκευή επιτρέπει σαφή, άμεση οπτική παρακολούθηση της κατάστασης λειτουργίας της. Ο ενσωματωμένος μηχανισμός φόρτισης ελατηρίου εξασφαλίζει σταθερή αποθήκευση ενέργειας και αξιόπιστες λειτουργίες μεταγωγής, ικανοποιώντας τις απαιτήσεις της συχνής, μακροχρόνιας χρήσης.

Ένας καφές μετασχηματιστής τάσης μονωμένου περιβλήματος (PT) είναι τοποθετημένος στην κορυφή της μονάδας για να παρέχει δειγματοληψία τάσης ισχύος και γραμμής για τον ελεγκτή κατάντη. Η μονάδα συνδέεται με τον ελεγκτή μέσω ενός εξειδικευμένου μαύρου αδιάβροχου καλωδίου, μεταδίδοντας σήματα ρεύματος και τάσης σε πραγματικό χρόνο, ενώ παρέχει σταθερή ισχύ λειτουργίας στο σύστημα ελέγχου.

2. Ανώτερη περιβαλλοντική προσαρμοστικότητα σε εξωτερικούς χώρους

Ο διακόπτης κενού 33 kV που τοποθετείται σε πόλο διαθέτει πλήρως σφραγισμένο, ενσωματωμένο σχέδιο περιβλήματος που είναι αδιάβροχο και ανθεκτικό στη σκουριά. Το εξωτερικό περίβλημα σιλικόνης του είναι απωθητικό στη βρωμιά και ανθεκτικό στην υπεριώδη ακτινοβολία, ικανό να αντέχει σε ακραίες εξωτερικές συνθήκες όπως υψηλές θερμοκρασίες, δυνατή βροχή και ισχυρούς ανέμους. Σχεδιασμένο για μακροχρόνια λειτουργία σε πόλο με ελάχιστες απαιτήσεις συντήρησης, μειώνει σημαντικά το κόστος λειτουργίας και συντήρησης του δικτύου.

3. Έξυπνη ενσωματωμένη λογική προστασίας

Λειτουργώντας ως έξυπνος «φύλακας» για το δίκτυο διανομής, η συσκευή ενσωματώνει αποδεδειγμένη λογική προστασίας για γείωση μηδενικής ακολουθίας και συνθήκες υπερέντασης. Υποστηρίζει ταχεία ενεργοποίηση, προστασία υπερέντασης με χρονική καθυστέρηση, απενεργοποίηση χαμηλής τάσης και αυτόματο κλείσιμο. Σε περίπτωση μονοφασικού σφάλματος γείωσης ή βραχυκυκλώματος φάσης-φάσης σε μια γραμμή διακλάδωσης χρήστη, η συσκευή ενεργοποιείται αυτόματα μέσα σε χιλιοστά του δευτερολέπτου για να απομονώσει το ελαττωματικό τμήμα. Αυτό επιτρέπει την τμηματοποιημένη προστασία, αποτρέποντας εκτεταμένες διακοπές ρεύματος στην κύρια γραμμή.

Βασικά Λειτουργικά Πλεονεκτήματα

1. Ακριβής απομόνωση σφαλμάτων για βελτιωμένη σταθερότητα δικτύου

Σχεδιασμένη για την αντιμετώπιση κοινών βλαβών σε αστικές και αγροτικές γραμμές διανομής, η συσκευή εντοπίζει με ακρίβεια και απομονώνει ανεξάρτητα τους ελαττωματικούς κλάδους. Μόλις απομονωθεί η ελαττωματική γραμμή, η παροχή ρεύματος στην κύρια γραμμή συνεχίζεται αδιάκοπα. Αυτό ελαχιστοποιεί αποτελεσματικά τη διάρκεια και το εύρος των διακοπών, βελτιώνοντας σημαντικά την αξιοπιστία της παροχής ρεύματος για κατοικημένες περιοχές, βιομηχανικά πάρκα και αγροτικά δίκτυα.

2. Πολυδιάστατο τηλεχειριστήριο ευφυές

Ο έξυπνος ελεγκτής που συνοδεύει προσφέρει ολοκληρωμένη λειτουργικότητα, υποστηρίζοντας απομακρυσμένη εναλλαγή, αυτόματη αναφορά σφαλμάτων και μετάδοση δεδομένων σε πραγματικό χρόνο. Συμβατό με τρεις κύριες μεθόδους επικοινωνίας—4G, οπτικές ίνες και φορέα γραμμών ισχύος (PLC)—ενσωματώνεται άψογα με τους κύριους σταθμούς αυτοματισμού διανομής, επιτρέποντας τη μη επανδρωμένη λειτουργία, την απομακρυσμένη παρακολούθηση και την έξυπνη διαχείριση του εξοπλισμού που είναι τοποθετημένος στον πόλο.

3. Συμμόρφωση με τα Διεθνή Πρότυπα & Υποστήριξη Προσαρμογής

Ως επαγγελματίας κατασκευαστής εξοπλισμού διανομής ηλεκτρικής ενέργειας, η HUAJIDIAN προσφέρει εξατομικευμένες υπηρεσίες προσαρμογής προσαρμοσμένες στα ηλεκτρικά πρότυπα και τις προδιαγραφές λειτουργίας του δικτύου διαφόρων χωρών. Υποστηρίζουμε προσαρμογές παραμέτρων, λειτουργικές βελτιστοποιήσεις και δομικές αναβαθμίσεις, παρέχοντας μονοαπευθυντικές, αποκλειστικές λύσεις για παγκόσμιους χρήστες.

Τυπικά σενάρια εφαρμογής

1. Αστικές και Αγροτικές Γραμμές Διανομής: Προστασία ορίων για εναέριες γραμμές 10kV. χρησιμεύει ως διακόπτης οριοθέτησης ιδιοκτησίας για γραμμές υποκαταστημάτων που εξυπηρετούν οικιστικές κοινότητες και εργοστάσια.

2. Αναβαθμίσεις Αυτοματισμού Δικτύου: Τμηματοποίηση προστασίας και έξυπνων αναβαθμίσεων για γηρασμένα δίκτυα διανομής, επιτρέποντας την αυτόματη διάγνωση σφαλμάτων και απομόνωση στις γραμμές διανομής.

3. Βιομηχανική και Μεταλλευτική Διανομή Ισχύος: Προστασία εισερχόμενης γραμμής υψηλής τάσης για βιομηχανικά πάρκα, ορυχεία και πετροχημικά έργα, διασφαλίζοντας την ασφαλή και σταθερή λειτουργία του βιομηχανικού εξοπλισμού.

4. Συστήματα Διανομής Υποσταθμών: Προστασία τροφοδοσίας για μικρομεσαίους υποσταθμούς, που πληρούν τις απαιτήσεις αυτοματισμού των σύγχρονων δικτύων διανομής.

Μελέτη περίπτωσης έργου πραγματικού κόσμου

1. Ιστορικό έργου

Το 2024, ένα έργο αναβάθμισης αυτοματισμού αγροτικού δικτύου ξεκίνησε σε μια περιοχή της Ανατολικής Κίνας. Οι τοπικές γραμμές διανομής της υπαίθρου ήταν ευρέως διασκορπισμένες και τα σφάλματα γραμμής διακλάδωσης εμφανίζονταν συχνά. ένα σφάλμα ενός σημείου θα μπορούσε εύκολα να προκαλέσει μπλακ άουτ σε ολόκληρη την περιοχή, επηρεάζοντας σοβαρά τη χρήση ηλεκτρικής ενέργειας σε κατοικίες και την αγροτική βιομηχανική παραγωγή.

2. Λύση εφαρμογής

Το έργο περιελάμβανε την ανάπτυξη κατά παρτίδες των διακοπτών κενού HUAJIDIAN 33 kV σε πόλο στα όρια της γραμμής διακλάδωσης και κατά μήκος των τμημάτων της κύριας γραμμής διανομής. Οι συνδέσεις οπτικών ινών στον κεντρικό σταθμό αυτοματισμού τοπικής διανομής επέτρεψαν την παρακολούθηση σε πραγματικό χρόνο της τάσης γραμμής, του ρεύματος και της κατάστασης λειτουργίας, καθώς και έξυπνες λειτουργίες αυτόματης ενεργοποίησης και επανακλεισίματος σφαλμάτων.

3. Αποτελέσματα Έργου

Μετά την έναρξη λειτουργίας του εξοπλισμού, η ταχύτητα απόκρισης για την απομόνωση σφαλμάτων γραμμής βελτιώθηκε κατά 90% και τα σφάλματα διακλάδωσης δεν διακόπηκαν πλέον την παροχή ρεύματος στην κύρια γραμμή. Ο μέσος ετήσιος αριθμός διακοπών ρεύματος στο περιφερειακό δίκτυο μειώθηκε από έξι σε λιγότερες από μία και ο φόρτος χειροκίνητης εργασίας για τη λειτουργία και τη συντήρηση του δικτύου μειώθηκε κατά 70%. Αυτό επέλυσε επιτυχώς τα ζητήματα συχνών βλαβών και δύσκολης συντήρησης που σχετίζονται με το γηρασμένο αγροτικό δίκτυο, ολοκληρώνοντας ουσιαστικά την έξυπνη αναβάθμιση.

FAQ

Ε1: Μπορεί ο διακόπτης κενού HUAJIDIAN 33kV να λειτουργεί αξιόπιστα σε εξωτερικούς χώρους σε σκληρά περιβάλλοντα;

Α1: Ναι, μπορεί. Η συσκευή διαθέτει ένα πλήρως σφραγισμένο, αδιάβροχο και ανθεκτικό στη σκουριά περίβλημα με εξωτερικά εξαρτήματα σιλικόνης ανθεκτικά στην υπεριώδη ακτινοβολία και τους λεκέδες. Ειδικά βελτιστοποιημένο για εξωτερική ανάπτυξη σε πόλο, αντέχει σε ακραίες συνθήκες —όπως υψηλές και χαμηλές θερμοκρασίες, έντονες βροχοπτώσεις και έντονη ακτινοβολία UV— και έχει περάσει αυστηρές δοκιμές προσομοίωσης περιβάλλοντος εξωτερικού χώρου, εξασφαλίζοντας μεγάλη διάρκεια ζωής και μακροχρόνια λειτουργία σχεδόν χωρίς συντήρηση.

Ε2: Ποιες μεθόδους απομακρυσμένης επικοινωνίας υποστηρίζει το προϊόν για έξυπνο έλεγχο και διαχείριση;

A2: Εξοπλισμένη με έναν έξυπνο ελεγκτή πολλαπλών καναλιών, η συσκευή υποστηρίζει τρεις κύριες λειτουργίες απομακρυσμένης επικοινωνίας: ασύρματη 4G, οπτική ίνα και φορέας γραμμής ισχύος (PLC). Ενσωματώνεται άψογα με τους κύριους σταθμούς αυτοματισμού διανομής για να επιτρέψει την απομακρυσμένη μεταγωγή, συναγερμούς σφαλμάτων σε πραγματικό χρόνο, στατιστικά δεδομένα λειτουργίας και απομακρυσμένη παρακολούθηση εξοπλισμού, ικανοποιώντας τις απαιτήσεις της σύγχρονης ανάπτυξης έξυπνου δικτύου.

Ε3: Μπορεί το προϊόν να προσαρμοστεί ώστε να πληροί τα ηλεκτρικά πρότυπα διαφορετικών χωρών;

Α3: Ναι. Η HUAJIDIAN προσφέρει ολοκληρωμένη προσαρμογή των παραμέτρων της συσκευής, της λογικής προστασίας, των πρωτοκόλλων επικοινωνίας και των δομικών διαμορφώσεων για ευθυγράμμιση με τα ηλεκτρικά πρότυπα και τις προδιαγραφές δικτύου διαφόρων χωρών και περιοχών. Παρέχουμε επίσης τεκμηρίωση συμμόρφωσης για την κάλυψη των αναγκών διαφόρων παγκόσμιων έργων μηχανικής.
