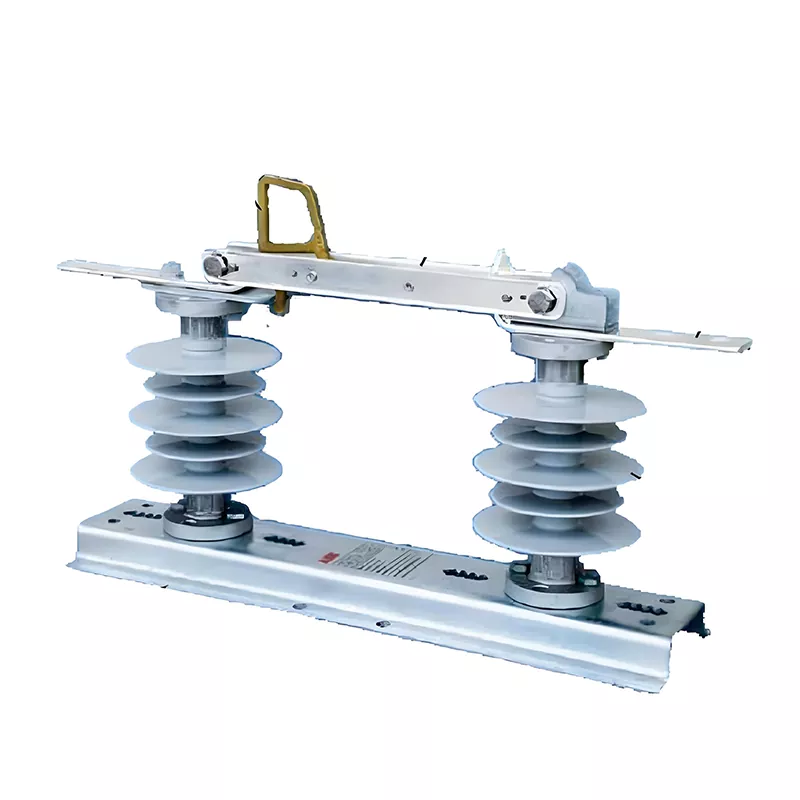

GDW1-12/630-25 Διακόπτης γείωσης εσωτερικού χώρου

Ο διακόπτης γείωσης εσωτερικού χώρου HUAJIDIAN GDW1-12/630-25 είναι μια συσκευή προστασίας ρεύματος εξωτερικού χώρου που αναπτύχθηκε και κατασκευάζεται ανεξάρτητα από έναν επαγγελματία κατασκευαστή που ειδικεύεται σε βασικά εξαρτήματα για δίκτυα διανομής ρεύματος μέσης τάσης. Το προϊόν είναι βελτιστοποιημένο και αναβαθμισμένο για περίπλοκες συνθήκες λειτουργίας σε εξωτερικούς χώρους, λύνοντας τα σημεία πόνου των παραδοσιακών διακοπτών γείωσης, όπως η κακή αντίσταση στις καιρικές συνθήκες, οι περιορισμένοι τρόποι λειτουργίας και η ασταθής λειτουργία.

Ο εξοπλισμός έχει ονομαστική τάση 12kV, ονομαστικό ρεύμα 630Α και ρεύμα βραχυκυκλώματος αντοχής βραχυκυκλώματος 25kA. Βασιζόμενος σε μια δομή μόνωσης υψηλής αντοχής και εξαιρετικά αγώγιμα χάλκινα εξαρτήματα, επιτρέπει ορατή αποσύνδεση και αξιόπιστη γείωση κατά τη λειτουργία και τη συντήρηση του εξοπλισμού, εξαλείφοντας πλήρως τους κινδύνους υπολειπόμενης τάσης και διασφαλίζοντας την προσωπική ασφάλεια του προσωπικού συντήρησης. Αποτελεί βασικό βασικό εξοπλισμό για την τυποποιημένη λειτουργία και συντήρηση σύγχρονων δικτύων διανομής ηλεκτρικής ενέργειας.

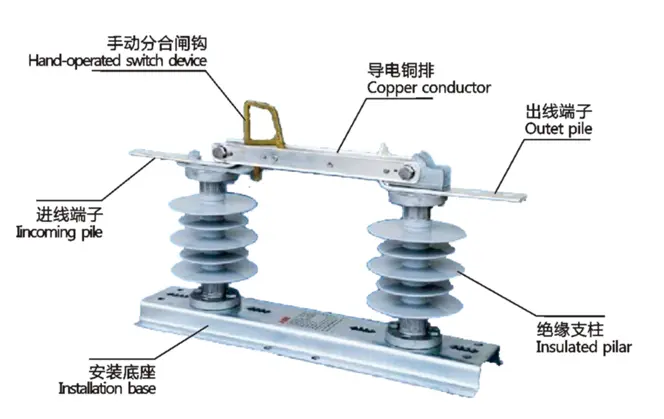

Δομική αναπαράσταση

Εισαγωγή τύπου

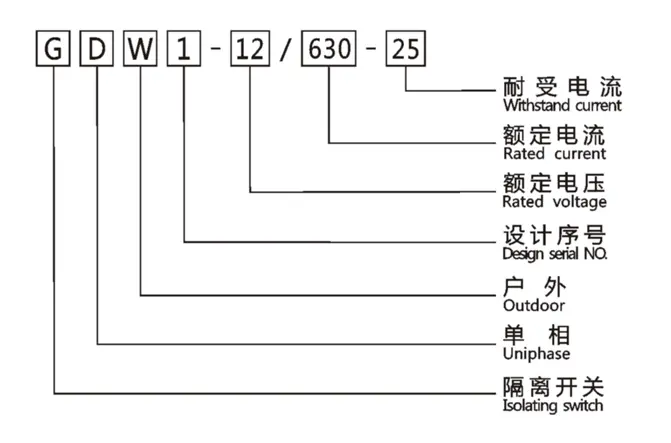

Ορισμοί μοντέλων

GDW1-12/630-25 Οι χαρακτήρες και οι αριθμοί στον αριθμό μοντέλου αντιστοιχούν σε συγκεκριμένες παραμέτρους προϊόντος, όπως εξηγείται παρακάτω:

- G: Διακόπτης αποσύνδεσης, που αντιπροσωπεύει το βασικό λειτουργικό χαρακτηριστικό του εξοπλισμού

- Δ: Μονοφασική δομή, κατάλληλη για μονοφασικές γραμμές διανομής ρεύματος

- W: Τύπος εξωτερικού χώρου, σχεδιασμένος ειδικά για γραμμές σε υπαίθρια φυσικά περιβάλλοντα

- 1: Σειριακός αριθμός σχεδίασης προϊόντος, που αντιπροσωπεύει ένα επαναληπτικά βελτιστοποιημένο μοντέλο

- 12: Ονομαστική τάση 12 kV, κατάλληλη για συμβατικά δίκτυα διανομής ρεύματος μέσης τάσης

- 630: Ονομαστικό ρεύμα 630A, που ικανοποιεί τις τρέχουσες απαιτήσεις φέρουσας ικανότητας των βασικών γραμμών διανομής ηλεκτρικής ενέργειας

- 25: Αντοχή σε βραχυκύκλωμα ρεύματος βραχυκυκλώματος 25 kA, με εξαιρετικά ισχυρή αντοχή σε κρούση βραχυκυκλώματος

Βασικά Πλεονεκτήματα Προϊόντος

1. Εξαιρετική ηλεκτρική απόδοση, σταθερή και αξιόπιστη αγωγιμότητα

Ο διακόπτης γείωσης εσωτερικού χώρου GDW1-12/630-25 χρησιμοποιεί χάλκινες ράβδους υψηλής καθαρότητας, οι οποίοι είναι εξαιρετικά αγώγιμοι, ανθεκτικοί στη φθορά και ανθεκτικοί. Η μακροχρόνια λειτουργία έχει ως αποτέλεσμα τη μη συσσώρευση θερμότητας και καμία εξασθένηση ισχύος, εξασφαλίζοντας αποτελεσματική και σταθερή μετάδοση ρεύματος. Εξοπλισμένο με μονωμένα στηρίγματα υψηλής απόδοσης, η ελάχιστη απόσταση ερπυσμού φτάνει τα 380 mm, παρέχοντας εξαιρετική μόνωση υψηλής τάσης και απομονώνοντας αποτελεσματικά κυκλώματα υψηλής τάσης 12 kV, αποτρέποντας ατυχήματα διαρροής και φλας και διασφαλίζοντας την ασφαλή λειτουργία του εξοπλισμού σε μακροχρόνιες συνθήκες υψηλής τάσης.

2. Σχέδιο λειτουργίας διπλής λειτουργίας, ευέλικτο, έξυπνο και αποτελεσματικό

Ξεπερνώντας τους περιορισμούς της μεμονωμένης χειροκίνητης λειτουργίας του παραδοσιακού εξοπλισμού, υποστηρίζει χειροκίνητη και ηλεκτρική λειτουργία. Ένα ειδικό άγκιστρο λειτουργίας είναι στάνταρ, καθιστώντας την επιτόπια χειροκίνητη εναλλαγή ασφαλή και βολική. Είναι συμβατό με τάσεις κινητήρα 12V/24V DC και μπορεί να εξοπλιστεί με ηλεκτρικό μηχανισμό λειτουργίας για αυτοματοποιημένο έλεγχο από απόσταση. Ο σχεδιασμός διπλής λειτουργίας βελτιώνει σημαντικά την απόδοση συντήρησης, μειώνει τους κινδύνους της χειροκίνητης λειτουργίας και ενισχύει το επίπεδο της έξυπνης λειτουργίας και συντήρησης του δικτύου ηλεκτρικής ενέργειας.

3. Εξαιρετικά ανθεκτικό στις καιρικές συνθήκες, προσαρμόσιμο σε πολύπλοκες συνθήκες λειτουργίας

Έχοντας υποβληθεί σε αυστηρές περιβαλλοντικές δοκιμές προσαρμογής, ο εξοπλισμός μπορεί να λειτουργήσει κανονικά σε ένα ευρύ φάσμα θερμοκρασιών από -30℃ έως 45℃, ανεπηρέαστος από το ακραίο κρύο στο βορρά ή τις υψηλές θερμοκρασίες το καλοκαίρι. Διαθέτει εξαιρετικές ιδιότητες κατά του πάγου, ανέχεται τη συσσώρευση πάγου πάχους 10 mm, αποτρέποντας τη βλάβη του εξοπλισμού που προκαλείται από παγωμένο και χιονισμένο καιρό. Κατάλληλος για περιοχές σε υψόμετρα από 3000 μέτρα και κάτω, αυτός ο διακόπτης προσαρμόζεται αξιόπιστα σε πολύπλοκα γεωγραφικά και μετεωρολογικά περιβάλλοντα όπως οροπέδια και βουνά, με υψηλή αντοχή και μεγάλη διάρκεια ζωής.

Βασικές Τεχνικές Παράμετροι

Σενάρια εφαρμογής

Ο διακόπτης γείωσης εσωτερικού χώρου HUAJIDIAN GDW1-12/630-25 είναι μια βασική συσκευή ασφαλείας για δίκτυα διανομής ρεύματος μέσης τάσης, που χρησιμοποιείται ευρέως σε υπαίθρια τμήματα εναέριων γραμμών μεταφοράς, αστικά και αγροτικά δίκτυα διανομής ηλεκτρικής ενέργειας και εγκαταστάσεις υποστήριξης υποσταθμών. Η συσκευή παρέχει ένα σαφές οπτικό σημείο αποσύνδεσης κατά τη διάρκεια της τακτικής συντήρησης, συντήρησης εξοπλισμού και επισκευών έκτακτης ανάγκης, επιτυγχάνοντας πλήρη φυσική απομόνωση του κυκλώματος, εξαλείφοντας πλήρως το υπολειπόμενο ηλεκτρικό φορτίο και προστατεύοντας πλήρως την προσωπική ασφάλεια του προσωπικού συντήρησης.

Με την εξαιρετική αντοχή στο κρύο, την αντίσταση στον πάγο και την προσαρμοστικότητα σε μεγάλο υψόμετρο, το προϊόν είναι ιδιαίτερα κατάλληλο για βόρειες περιοχές με πολύ κρύο, οροπέδια και βουνά και περιοχές με βαρύ χιόνι και κάλυψη πάγου. Μπορεί να ανταπεξέλθει σταθερά σε πολύπλοκα κλίματα και γεωγραφικά περιβάλλοντα, μειώνοντας σημαντικά τις βλάβες του εξοπλισμού που προκαλούνται από έντονες καιρικές συνθήκες και βελτιώνοντας τη συνολική λειτουργική σταθερότητα του ηλεκτρικού δικτύου.

Μελέτη περίπτωσης εφαρμογής πραγματικού κόσμου

Το 2023, μια παρτίδα διακοπτών γείωσης εσωτερικού χώρου HUAJIDIAN GDW1-12/630-25 εφαρμόστηκε με επιτυχία στο έργο αναβάθμισης του δικτύου διανομής 12 kV στο Liupanshui της επαρχίας Guizhou. Αυτή η περιοχή έχει υψόμετρο σχεδόν 2800μ, με έντονες χειμερινές θερμοκρασίες και συχνό εποχικό παγετό. Οι παραδοσιακοί διακόπτες γείωσης είναι επιρρεπείς σε προβλήματα όπως κακή αντίσταση παγοποίησης, αστοχίες σε χαμηλή θερμοκρασία και άβολη λειτουργία, θέτοντας σημαντικούς κινδύνους για τη συντήρηση της γραμμής.

Μετά την αναβάθμιση του έργου και την αντικατάσταση του εξοπλισμού με προϊόντα HUAJIDIAN, ο εξοπλισμός μπορεί να αντέξει σταθερά τον τοπικό ακραίο κρύο καιρό -25℃ και 8-10mm παγοποίησης. Η λειτουργία διπλής λειτουργίας βελτιώνει σημαντικά την αποτελεσματικότητα της χειμερινής συντήρησης γραμμής και του χειρισμού σφαλμάτων έκτακτης ανάγκης. Μέσα σε ένα χρόνο από τη θέση σε λειτουργία του εξοπλισμού, υπήρξαν μηδενικά περιστατικά ασφαλείας συντήρησης γραμμής και το ποσοστό αστοχίας εξοπλισμού μειώθηκε κατά περισσότερο από 85%. Η σταθερή απόδοση και η ανώτερη περιβαλλοντική προσαρμοστικότητα του προϊόντος αναγνωρίστηκαν ιδιαίτερα από τον ιδιοκτήτη του έργου, καθιστώντας το σημείο αναφοράς για αναβαθμίσεις ασφάλειας σε δίκτυα διανομής σε μεγάλο υψόμετρο, παγωμένα δίκτυα.

FAQ

Ε1: Ποια είναι τα πλεονεκτήματα αυτού του διακόπτη γείωσης εσωτερικού χώρου GDW1-12/630-25 σε σύγκριση με τους συνηθισμένους διακόπτες αποσύνδεσης εξωτερικού χώρου;

Τα βασικά πλεονεκτήματα είναι τρία: Πρώτον, υιοθετεί μια αγώγιμη δομή από χαλκό υψηλής καθαρότητας και βελτιστοποιημένο σχεδιασμό μόνωσης, με αποτέλεσμα ισχυρότερη αντοχή σε βραχυκύκλωμα 25 kA και υψηλότερη ασφάλεια μόνωσης. Δεύτερον, υποστηρίζει τόσο τον ηλεκτρικό όσο και τον χειροκίνητο τρόπο λειτουργίας, επιτρέποντας τον έξυπνο έλεγχο από απόσταση και ξεπερνώντας τον περιορισμό του παραδοσιακού εξοπλισμού που μπορεί να λειτουργήσει μόνο χειροκίνητα. Τρίτον, η αντοχή του στις καιρικές συνθήκες έχει αναβαθμιστεί σημαντικά, επιτρέποντας σταθερή λειτουργία σε περιβάλλοντα έως και -30℃ και με πάγο 10mm, που υπερβαίνει κατά πολύ την περιβαλλοντική προσαρμοστικότητα των συνηθισμένων προϊόντων.

Ε2: Πόσο ευέλικτο είναι ο ηλεκτρικός μηχανισμός λειτουργίας της συσκευής και είναι βολική η εγκατάσταση;

Εξαιρετικά ευέλικτο και εύκολο στην εγκατάσταση. Το προϊόν είναι συμβατό με γενική τάση 12V/24V DC, υιοθετεί τυποποιημένες διεπαφές και αρθρωτή δομή και ο ηλεκτρικός μηχανισμός είναι εύκολο να αποσυναρμολογηθεί και να συναρμολογηθεί χωρίς περίπλοκες τροποποιήσεις ή επαγγελματικό εντοπισμό σφαλμάτων. Οι χρήστες μπορούν ελεύθερα να επιλέξουν ή να αποσυναρμολογήσουν τον ηλεκτρικό μηχανισμό σύμφωνα με τις ανάγκες λειτουργίας και συντήρησης τους και είναι συμβατός με τα κύρια συστήματα αυτόματου ελέγχου δικτύου διανομής ρεύματος μέσης τάσης, απλοποιώντας τη μετέπειτα συντήρηση.

Ε3: Ποιες υπηρεσίες μετά την πώληση και εγγύηση παρέχει η HUAJIDIAN για αυτό το προϊόν;

Η HUAJIDIAN παρέχει υπηρεσίες ποιότητας πλήρους κύκλου και όλα τα προϊόντα υποβάλλονται σε αυστηρές δοκιμές πριν φύγουν από το εργοστάσιο, πληρώντας τα πρότυπα της βιομηχανίας ηλεκτρικής ενέργειας. Η μάρκα προσφέρει μακροχρόνιες εγγυήσεις, επαγγελματική τεχνική καθοδήγηση για την εγκατάσταση και τη θέση σε λειτουργία και 24ωρη διαβούλευση μετά την πώληση. Προσαρμοσμένες προσαρμογές μπορούν επίσης να παρασχεθούν για ειδικές συνθήκες λειτουργίας, όπως εξαιρετικά μεγάλα υψόμετρα και εξαιρετικά χαμηλές θερμοκρασίες για την κάλυψη των αναγκών λειτουργίας και συντήρησης των δικτύων ισχύος σε διαφορετικές περιοχές.
