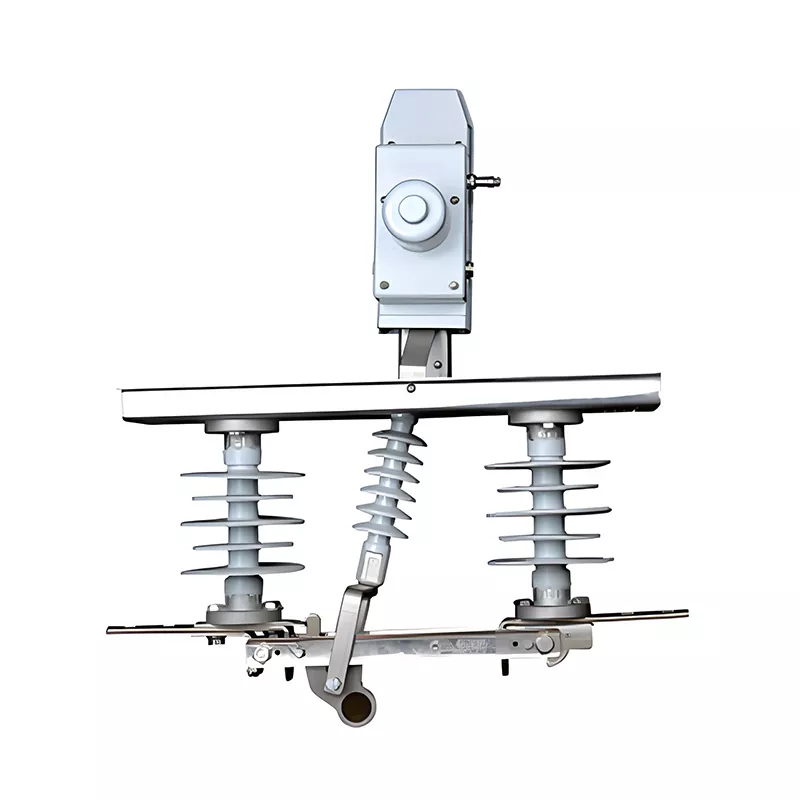

Διακόπτης γείωσης σειράς DGDW1 για διακόπτες

Ο διακόπτης γείωσης της σειράς DGDW1 για διακόπτη είναι το βασικό προϊόν προστασίας ισχύος μέσης τάσης της HUAJIDIAN, που χρησιμοποιείται κυρίως για την απομόνωση ασφαλείας, την προστασία γείωσης και τον έλεγχο λειτουργίας εξοπλισμού διανομής ισχύος 12 kV. Αξιοποιώντας ώριμες διαδικασίες παραγωγής και ένα αυστηρό σύστημα ποιοτικού ελέγχου, η HUAJIDIAN είναι ένας αξιόπιστος προμηθευτής για έργα ηλεκτρολογικής μηχανικής τόσο στο εσωτερικό όσο και διεθνώς, παρέχοντας βασικά εξαρτήματα για δίκτυα διανομής ηλεκτρικής ενέργειας μέσης τάσης.

Σε σύγκριση με τους παραδοσιακούς χειροκίνητους διακόπτες γείωσης, αυτό το προϊόν διαθέτει ειδικό μηχανισμό κίνησης κινητήρα, που επιτρέπει τον απομακρυσμένο ηλεκτρικό έλεγχο και το αυτόματο άνοιγμα και κλείσιμο, εξαλείφοντας τους κινδύνους ασφαλείας που σχετίζονται με τη χειροκίνητη επιτόπια λειτουργία. Το προϊόν ενσωματώνει μια δομή μόνωσης υψηλής αντοχής, αντοχή σε όλες τις καιρικές συνθήκες και ισχυρές αντιρρυπαντικές ικανότητες, επιλύοντας πλήρως τα σημεία πόνου της βιομηχανίας του παραδοσιακού εξοπλισμού, όπως η κακή προσαρμοστικότητα σε σκληρά περιβάλλοντα, τα υψηλά ποσοστά αστοχίας και το υψηλό κόστος συντήρησης.

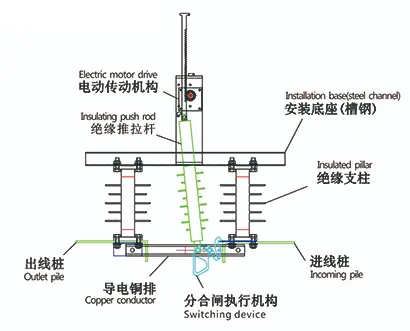

Δομική αναπαράσταση

Εισαγωγή τύπου

Επεξήγηση μοντέλου και βασικές τεχνικές παράμετροι

1. Επεξήγηση μοντέλου

Το μοντέλο της σειράς DGDW1 ακολουθεί τις τυποποιημένες συμβάσεις ονομασίας για εξοπλισμό ισχύος. Οι έννοιες κάθε χαρακτήρα είναι οι εξής:

- Δ: Ηλεκτροκίνητα

- G: Αποσυνδέστε το χαρακτηριστικό διακόπτη

- Δ: Μονοφασική Δομή

- W: Εφαρμόζεται σε εξωτερικούς χώρους

- 1: Σειριακός αριθμός σχεδίασης προϊόντος

2. Βασικές Τεχνικές Παράμετροι

Βασικά Χαρακτηριστικά Προϊόντος

1. Πλήρως αυτόματη ηλεκτρική λειτουργία, ασφαλής και αποτελεσματική

Ο διακόπτης γείωσης της σειράς DGDW1 για διακόπτη είναι εξοπλισμένος με αποκλειστικό μηχανισμό κίνησης κινητήρα και ενεργοποιητή μεταγωγής, που υποστηρίζει τηλεχειρισμό και πλήρως αυτόματη λειτουργία χωρίς χειροκίνητη λειτουργία επιτόπου. Αποφεύγει αποτελεσματικά τους λειτουργικούς κινδύνους σε σύνθετα σενάρια όπως το μεγάλο υψόμετρο και η υψηλή υγρασία, βελτιώνει σημαντικά την αποτελεσματικότητα της αλλαγής και συντήρησης του εξοπλισμού διανομής ενέργειας και ικανοποιεί τις απαιτήσεις λειτουργίας χωρίς επίβλεψη των σύγχρονων έξυπνων δικτύων.

2. Εξαιρετική ικανότητα αντοχής σε υπέρταση, ενισχυμένη προστασία κατά της βλάβης

Το προϊόν τηρεί αυστηρά τα πρότυπα τάσης αντοχής της βιομηχανίας, με τάση αντοχής σε συχνότητα ισχύος 42 kV προς τη γείωση και τάση αντοχής συχνότητας ισχύος 48 kV. Η τάση αντοχής παλμών κεραυνού προς τη γείωση είναι 75 kV και η τάση αντοχής σε σημείο θραύσης είναι 85 kV. Αυτό αντιστέκεται αποτελεσματικά σε κεραυνούς και λειτουργικές υπερτάσεις, αποτρέποντας τη βλάβη του εξοπλισμού και τα σφάλματα βραχυκυκλώματος και διασφαλίζοντας τη μακροπρόθεσμη σταθερή λειτουργία του ηλεκτρικού δικτύου.

3. Σχεδιασμός μόνωσης υψηλής αντοχής, ασφαλής και αξιόπιστη απομόνωση

Χρησιμοποιώντας ένα ενσωματωμένο μονωτικό στήριγμα υψηλής αντοχής, διατηρεί μια απόλυτα ασφαλή απόσταση απομόνωσης όταν ο εξοπλισμός είναι ανοιχτός. Η βελτιστοποιημένη δομή μόνωσης και τα υλικά υψηλής ποιότητας μειώνουν αποτελεσματικά τον κίνδυνο γήρανσης και διαρροής της μόνωσης, παρέχοντας ένα σαφές και ορατό σημείο αποσύνδεσης για τη συντήρηση του εξοπλισμού και αποτελούν βασική εγγύηση ασφάλειας για τη λειτουργία και τη συντήρηση του δικτύου ηλεκτρικής ενέργειας.

4. Ισχυρή προσαρμοστικότητα σε όλες τις καιρικές συνθήκες και ευρύ φάσμα εφαρμογών

Ο διακόπτης γείωσης της σειράς DGDW1 για διακόπτη μπορεί να λειτουργήσει σταθερά σε περιβάλλοντα που κυμαίνονται από -30℃ έως 70℃, υποστηρίζει αντιρρυπαντικά κλάσης IV και μπορεί να αντέξει παγοποίηση 2 mm. Είναι κατάλληλο για ορεινές περιοχές μεγάλου υψομέτρου (3000m και κάτω), παράκτιες περιοχές αλμυρού-αλκαλίου και υγρές και βιομηχανικές τοποθεσίες έντονης σκόνης. Η μηχανική ζωή μπορεί να φτάσει τους 3000 κύκλους, με σταθερή λειτουργία και εξαιρετικά χαμηλό κόστος συντήρησης.

Σενάρια εφαρμογής

1. Έξυπνα Συστήματα Αυτοματισμού Δικτύων και Διανομής: Βασιζόμενοι σε λειτουργίες απομακρυσμένου ηλεκτρικού ελέγχου, ανταποκρίνεται στις ανάγκες απομακρυσμένης παρακολούθησης και αυτόματης λειτουργίας και συντήρησης του ηλεκτρικού δικτύου, πραγματοποιώντας έξυπνη και μη επανδρωμένη διαχείριση του εξοπλισμού διανομής ηλεκτρικής ενέργειας.

2. Έργα εξωτερικών υποσταθμών και εναέριων γραμμών: Χρησιμοποιείται για προστασία απομόνωσης και γείωσης εξωτερικών υποσταθμών και εναέριων γραμμών 12kV, παρέχοντας ασφαλή αποσύνδεση για την καθημερινή συντήρηση του εξοπλισμού και τη διάγνωση βλαβών.

3. Σενάρια βιομηχανικού και σκληρού εδάφους: Προσαρμόζεται σε πολύπλοκα περιβάλλοντα όπως ορεινές περιοχές μεγάλου υψομέτρου, παράκτια βιομηχανικά πάρκα και εργοστάσια μεγάλης σκόνης, επίλυση προβλημάτων αστοχίας εξοπλισμού που προκαλούνται από ρύπανση, διαφορές θερμοκρασίας και μεγάλο υψόμετρο.

Υπόθεση εφαρμογής μηχανικής πραγματικού κόσμου

1. Έργο Αναβάθμισης Έξυπνου Δικτύου Αγροτικής Νοτιοδυτικής Ορεινής

Πάνω από 80 σετ διακόπτη γείωσης της σειράς HUAJIDIAN DGDW1 για διακόπτες αναπτύχθηκαν στο έργο αναβάθμισης του ορεινού αγροτικού δικτύου ηλεκτρικής ενέργειας στο ορεινό Yunnan-Guizhou Plateau. Η τοποθεσία του έργου έχει μέγιστο υψόμετρο 2800m, με μεγάλες ημερήσιες θερμοκρασιακές διαφορές, άφθονες βροχοπτώσεις και υψηλά επίπεδα ρύπανσης. Οι παραδοσιακοί χειροκίνητοι διακόπτες είναι επιρρεπείς σε διάβρωση και αστοχία μόνωσης και είναι δύσκολο να λειτουργήσουν επιτόπου. Αυτό το προϊόν, με την αντοχή στη ρύπανση κατηγορίας IV, την ευρεία προσαρμοστικότητα θερμοκρασίας και τα πλεονεκτήματα απομακρυσμένης ηλεκτρικής λειτουργίας, έλυσε πλήρως τα προβλήματα συντήρησης του εξοπλισμού σε ορεινές περιοχές. Ο εξοπλισμός λειτούργησε χωρίς βλάβη για τρία συνεχόμενα χρόνια, μειώνοντας σημαντικά την πίεση στη συντήρηση του δικτύου ηλεκτρικής ενέργειας.

FAQ

Ε1: Ποια είναι τα βασικά πλεονεκτήματα του διακόπτη γείωσης της σειράς DGDW1 για διακόπτες σε σύγκριση με τους παραδοσιακούς χειροκίνητους διακόπτες γείωσης;

Τα βασικά πλεονεκτήματα είναι τρία: Πρώτον, υψηλό επίπεδο ευφυΐας, υποστήριξη απομακρυσμένης ηλεκτρικής αυτόματης λειτουργίας, αποφυγή των κινδύνων της χειρωνακτικής επιτόπιας εργασίας και βελτίωση της απόδοσης συντήρησης. Δεύτερον, ισχυρότερη περιβαλλοντική προσαρμοστικότητα, προσαρμόσιμη σε μεγάλες θερμοκρασίες από -30℃ έως 70℃, ρύπανση κατηγορίας IV, παγοποίηση και σενάρια μεγάλου υψομέτρου. Τρίτον, μεγαλύτερη διάρκεια ζωής και χαμηλότερο κόστος συντήρησης, με μηχανική διάρκεια ζωής 3000 κύκλων, που υπερβαίνει κατά πολύ τα πρότυπα της βιομηχανίας, μειώνοντας αποτελεσματικά το μακροπρόθεσμο κόστος αντικατάστασης και συντήρησης εξοπλισμού.

Ε2: Είναι ο διακόπτης γείωσης της σειράς DGDW1 για διακόπτες κατάλληλος για σκληρά περιβάλλοντα όπως μεγάλα υψόμετρα και παράκτιες περιοχές;

Πλήρως κατάλληλο. Το προϊόν είναι κατάλληλο για υψόμετρα έως 3000 μέτρα, καλύπτοντας τις ανάγκες ισχύος των περισσότερων ορεινών περιοχών με μεγάλο υψόμετρο. έχει βαθμολογία κατά της ρύπανσης κατηγορίας IV, αντιστέκεται αποτελεσματικά στη βιομηχανική σκόνη και στη διάβρωση του παράκτιου αλατιού. Η εξαιρετική του απόδοση τάσης αντοχής σε κεραυνούς είναι κατάλληλη για συχνές καταιγίδες κατά μήκος της ακτής και ο σχεδιασμός του μεγάλου εύρους θερμοκρασιών προσαρμόζεται σε υψηλές και χαμηλές διακυμάνσεις θερμοκρασίας, εξασφαλίζοντας σταθερή λειτουργία σε διάφορα σκληρά σενάρια.
