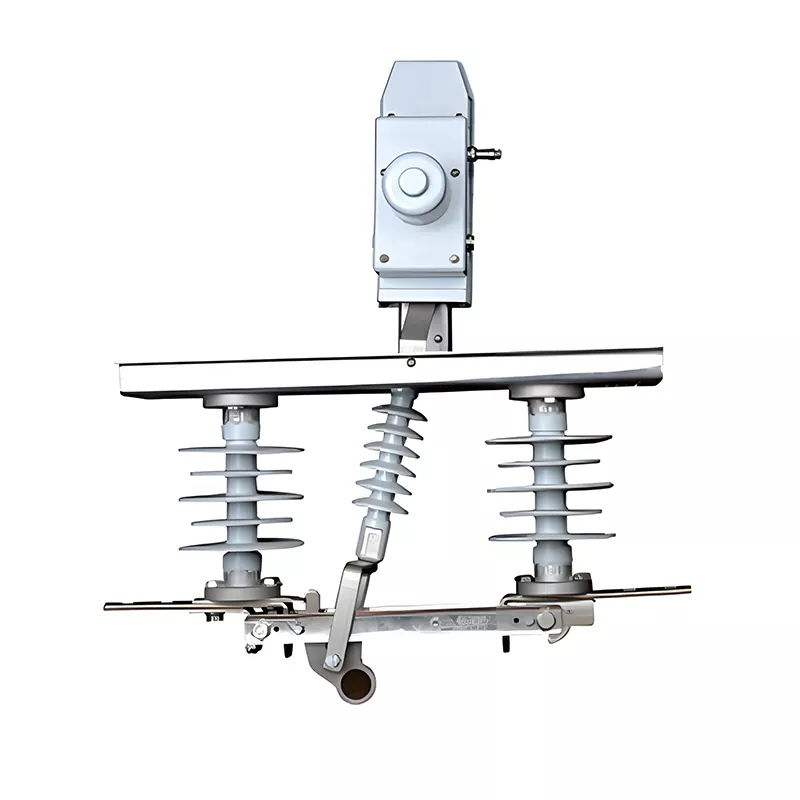

Διακόπτης γείωσης 24kv

Ο διακόπτης γείωσης HUAJIDIAN 24kV είναι μια ανεξάρτητα αναπτυγμένη έξυπνη συσκευή απομόνωσης, τοποθετημένη σε πόλο για εναέρια δίκτυα διανομής 10 kV. Ενσωματώνει έναν ηλεκτρικό μηχανισμό λειτουργίας, συνολική προστασία μόνωσης και αποτελεσματική μηχανική μετάδοση, επιτρέποντας ευέλικτο τηλεχειριστήριο και τοπικό άνοιγμα και κλείσιμο. Διαδραματίζει βασικό ρόλο στην απομόνωση της ασφάλειας γραμμής, στην προστασία συντήρησης από διακοπές ρεύματος και στην έξυπνη παρακολούθηση του δικτύου ηλεκτρικής ενέργειας και αποτελεί βασικό εξοπλισμό υποστήριξης για τον μετασχηματισμό του αυτοματισμού του δικτύου διανομής.

Η HUAJIDIAN προσφέρει εξατομικευμένους μηχανισμούς λειτουργίας που ταιριάζουν σε διάφορες επιτόπιες λύσεις παροχής ρεύματος, συμπεριλαμβανομένων των μπαταριών ηλιακής ενέργειας και συνεχούς ρεύματος, και είναι συμβατή με τις τοπικές συνθήκες κατασκευής του δικτύου ηλεκτρικής ενέργειας. Όλη η παραγωγή, οι δοκιμές, η προσαρμογή και η εξυπηρέτηση μετά την πώληση αναλαμβάνονται από το δικό μας εργοστάσιο, με μια τεχνική ομάδα που παρέχει 24/7 συμβουλές σχετικά με την επιλογή και την προσαρμογή της λύσης.

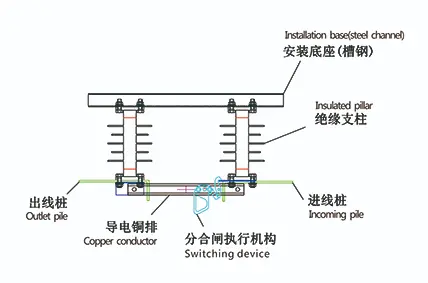

Δομική αναπαράσταση

Εισαγωγή τύπου

Βασικά Πλεονεκτήματα Προϊόντος

1. Ισχυρή απόδοση μόνωσης, Προσαρμόσιμη σε σκληρά εξωτερικά περιβάλλοντα

Εξοπλισμένο με σύνθετους μονωτές μεγάλης απόστασης ερπυσμού, που επιτυγχάνουν βαθμό αντιρρύπανσης κατηγορίας IV, ανθεκτικό στο φλας και τη γήρανση και ικανό να αντέχει στην υγρασία, τη σκόνη και τη διάβρωση με ψεκασμό παράκτιου αλατιού. ο ξεχωριστός σχεδιασμός των μονωτικών εξαρτημάτων και των αγώγιμων κυκλωμάτων εξασφαλίζει αξιόπιστη απομόνωση μεταξύ των ενεργών εξαρτημάτων και των εξαρτημάτων γείωσης. Όλοι οι δείκτες τάσης για τη συχνότητα ισχύος και την αντοχή σε κεραυνούς πληρούν τα πρότυπα, κατάλληλα για γραμμές υψηλού και χαμηλού υψομέτρου.

2. Ανθεκτικά στη διάβρωση και ανθεκτικά αγώγιμα κυκλώματα, μεγάλη μηχανική ζωή

Το κύριο αγώγιμο κύκλωμα χρησιμοποιεί μια διαδικασία επάργυρου χαλκού, με αποτέλεσμα χαμηλή αντίσταση επαφής, εξαιρετική αγωγιμότητα και χαμηλή άνοδο της θερμοκρασίας κατά τη μακροχρόνια λειτουργία. οι συμμετρικές επαφές μειώνουν την απώλεια πίεσης. τα βασικά μηχανικά εξαρτήματα χρησιμοποιούν ανοξείδωτο χάλυβα + γαλβανισμένο εν θερμώ διπλό αντιδιαβρωτικό, αποτρέποντας τη σκουριά και το μπλοκάρισμα. διάρκεια ζωής μηχανικής λειτουργίας ≥10.000 κύκλοι, εξαλείφοντας τον κίνδυνο κακής επαφής κατά τη μακροχρόνια λειτουργία.

3. Ελαφρύς και αρθρωτός σχεδιασμός, χαμηλότερο κόστος εγκατάστασης και συντήρησης

Ο διακόπτης γείωσης 24 kV διαθέτει ελαφρύ και αρθρωτό σχεδιασμό, που επιτρέπει την άμεση εγκατάσταση σε τυπικούς εγκάρσιους βραχίονες διανομής χωρίς τροποποιήσεις πύργου. Η δομή σύνδεσης μετάδοσης κίνησης προσφέρει υψηλή απόδοση μετάδοσης και ομαλή λειτουργία, απλοποιώντας την επιτόπια θέση σε λειτουργία και μειώνοντας τον επακόλουθο φόρτο εργασίας συντήρησης, μειώνοντας σημαντικά τα έξοδα κατασκευής και συντήρησης του κύκλου ζωής.

Βασικές Τεχνικές Παράμετροι

Ισχύοντα σενάρια

1. Τμηματοποίηση κύριας γραμμής και απομόνωση γραμμής διακλάδωσης: αποσυνδέστε γρήγορα τα τμήματα σφάλματος και ελαχιστοποιήστε τις περιοχές διακοπής λειτουργίας.

2. Απομακρυσμένες γραμμές χωρίς επίβλεψη: τηλεχειρισμός συντήρησης και αλλαγής γραμμής, μείωση του κόστους χειροκίνητης αναρρίχησης πόλων.

3. Απομόνωση διασύνδεσης διανομής υψηλής τάσης σε βιομηχανικά πάρκα: σύνδεση με συστήματα αυτοματισμού του δικτύου διανομής για την επίτευξη μεταφοράς φορτίου και ταχείας διάγνωσης σφαλμάτων.

4. Απομόνωση γραμμής σύνδεσης ηλεκτρικού δικτύου φωτοβολταϊκών και αιολικής ενέργειας: αξιόπιστα γειωμένη κατά τη συντήρηση, διασφαλίζοντας την ασφάλεια της σύνδεσης νέου δικτύου ενέργειας.

Μελέτη περίπτωσης: Έργο αναβάθμισης αγροτικού ηλεκτρικού δικτύου σε ορεινές περιοχές της Κεντρικής Κίνας

Η έξυπνη αναβάθμιση ενός αγροτικού δικτύου ηλεκτρικής ενέργειας σε μια ορεινή περιοχή από ένα γραφείο τροφοδοσίας κομητείας παρουσίασε προκλήσεις όπως διάσπαρτες γραμμές, μεγάλη ρύπανση από ψεκασμό αλατιού και μεγάλες αποστάσεις συντήρησης. Οι παραδοσιακοί χειροκίνητοι διακόπτες αποσύνδεσης απαιτούν από τους ηλεκτρολόγους να σκαρφαλώνουν στύλους για κάθε συντήρηση, με αποτέλεσμα υψηλούς κινδύνους και αργό χειρισμό σφαλμάτων. Το έργο προμηθεύτηκε 86 ηλιακούς διακόπτες γείωσης HUAJIDIAN 24 kV. Μετά από δύο χρόνια λειτουργίας, η απομακρυσμένη λειτουργία μείωσε τις επιτόπιες περιπολίες γραμμής κατά 70%, οι μονωτές κατά της ρύπανσης κατηγορίας IV εξαλείφουν τα σφάλματα φλας κατά τις περιόδους ομίχλης και η διάρκεια διακοπής της γραμμής μειώθηκε κατά 62%.

Πλεονεκτήματα σε σύγκριση με τους παραδοσιακούς χειροκίνητους διακόπτες αποσύνδεσης

Προδιαγραφές εγκατάστασης και συντήρησης

1. Απαιτήσεις εγκατάστασης

Στερεωμένο σε τυπικό εγκάρσιο βραχίονα διανομής εξωτερικού χώρου. ο χώρος εγκατάστασης πρέπει να είναι απαλλαγμένος από έντονους κραδασμούς και διαβρωτικά αέρια. το ύψος εγκατάστασης πρέπει να πληροί τις απαιτήσεις απόστασης ασφαλείας υψηλής τάσης και να είναι συμβατό με τις κοινές διαστάσεις πόλου/πύργου.

2. Εγκατάσταση και θέση σε λειτουργία

Μετά την ολοκλήρωση, ελέγξτε τις ενέργειες ανοίγματος και κλεισίματος, τις μηχανικές ενδείξεις και τα σήματα του τηλεχειριστηρίου για να βεβαιωθείτε ότι ο διακόπτης λειτουργεί ομαλά χωρίς εμπλοκές.

3. Ημερήσια Συντήρηση

Καθαρίζετε τακτικά τη βρωμιά του μονωτή, ελέγχετε για σκουριά στα εξαρτήματα του κιβωτίου ταχυτήτων, επιβεβαιώστε τη στεγανοποίηση του περιβλήματος του μηχανισμού και ελέγξτε τη στάθμη της μπαταρίας του τροφοδοτικού του τηλεχειριστηρίου. απαιτούνται ειδικοί έλεγχοι μετά από έντονη βροχόπτωση, τυφώνες και ψεκασμό αλατιού και οι μονωτές πρέπει να καθαρίζονται αμέσως.

Προαιρετικές διαμορφώσεις και υπηρεσίες προσαρμογής

1. Τρέχουσα προσαρμογή προδιαγραφών: 400A~1250A προαιρετικές, βελτιωμένες εκδόσεις υψηλού υψομέτρου και χαμηλής θερμοκρασίας διαθέσιμες.

2. Προαιρετική διεπαφή επικοινωνίας αυτοματισμού: Συνδέεται με συστήματα SCADA για αποστολή θέσεων ανοίγματος/κλεισίματος και δεδομένων συναγερμού βλάβης εξοπλισμού.

3. Προσαρμογή λύσης τροφοδοτικού: Επιλέξτε μεταξύ ηλιακής ενέργειας και τροφοδοσίας μπαταρίας συνεχούς ρεύματος χωρίς εξωτερική παροχή ρεύματος.

4. Διατίθενται πολλαπλά μοντέλα ηλεκτρικών μηχανισμών λειτουργίας, συμβατά με διαφορετικά πρωτόκολλα επικοινωνίας τηλεχειρισμού.

FAQ

Ε1: Μπορεί αυτός ο διακόπτης γείωσης 24 kV να χρησιμοποιηθεί σταθερά σε παράκτιες περιοχές με έντονο ψεκασμό αλατιού και μεγάλα υψόμετρα;

Α1: Ναι. Ο εξοπλισμός διατίθεται στάνταρ με σύνθετους μονωτές μεγάλης απόστασης ερπυσμού Κατηγορίας IV, οι οποίοι μπορούν να αντέξουν τον ψεκασμό αλατιού, τη σκόνη και τα υγρά παράκτια περιβάλλοντα. όλα τα μεταλλικά κινούμενα μέρη χρησιμοποιούν ανοξείδωτο χάλυβα + τεχνολογία διπλής αντιδιαβρωτικής γαλβανισμού εν θερμώ. Μια βελτιωμένη έκδοση μόνωσης μπορεί να προσαρμοστεί για περιοχές μεγάλου υψομέτρου ώστε να πληροί τις απαιτήσεις διόρθωσης τάσης αντοχής σε μεγάλο υψόμετρο. όλες οι δοκιμές τάσης αντοχής έχουν περάσει δοκιμές τύπου.

Ε2: Ποιες μεθόδους τροφοδοσίας υποστηρίζει ο ηλεκτρικός μηχανισμός λειτουργίας όταν δεν υπάρχει ρεύμα στον πόλο;

A2: Η HUAJIDIAN προσφέρει δύο λύσεις τροφοδοσίας εκτός δικτύου: ανεξάρτητη τροφοδοσία μπαταρίας ιόντων λιθίου συνεχούς ρεύματος και τροφοδοτικό ηλιακού πάνελ με μονάδα φόρτισης και ελέγχου. Και οι δύο λύσεις μπορούν να λειτουργήσουν ανεξάρτητα από εξωτερικές πηγές ενέργειας για περισσότερους από 18 μήνες, πλήρως προσαρμόσιμες σε ορεινές περιοχές, ποιμενικές περιοχές και εναέριες γραμμές χωρίς παροχή ρεύματος.

Ε3: Μπορεί ο εξοπλισμός να συνδεθεί με τα συστήματα SCADA του υπάρχοντος δικτύου διανομής και να ανεβάσει εξ αποστάσεως σήματα σφάλματος;

A3: Διατίθεται μια προαιρετική δευτερεύουσα μονάδα επικοινωνίας, συμβατή με πρωτόκολλα επικοινωνίας του κύριου δικτύου ισχύος. Μετά τη σύνδεση στην πλατφόρμα SCADA, μπορεί να ανεβάσει πληροφορίες σφαλμάτων, όπως θέσεις ανοίγματος και κλεισίματος, συναγερμούς εμπλοκής μηχανισμού και χαμηλή τάση μπαταρίας για τηλεχειριστήριο σε πραγματικό χρόνο, επιτρέποντας την απομακρυσμένη online παρακολούθηση των διακοπτών που τοποθετούνται στον πόλο και μειώνοντας τον φόρτο εργασίας επιτόπιας επιθεώρησης.
