Σύστημα Ηλεκτρισμού 10000kVA, 34,5kV/6,6kV, 50Hz/60Hz
Πιστοποιήσεις IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

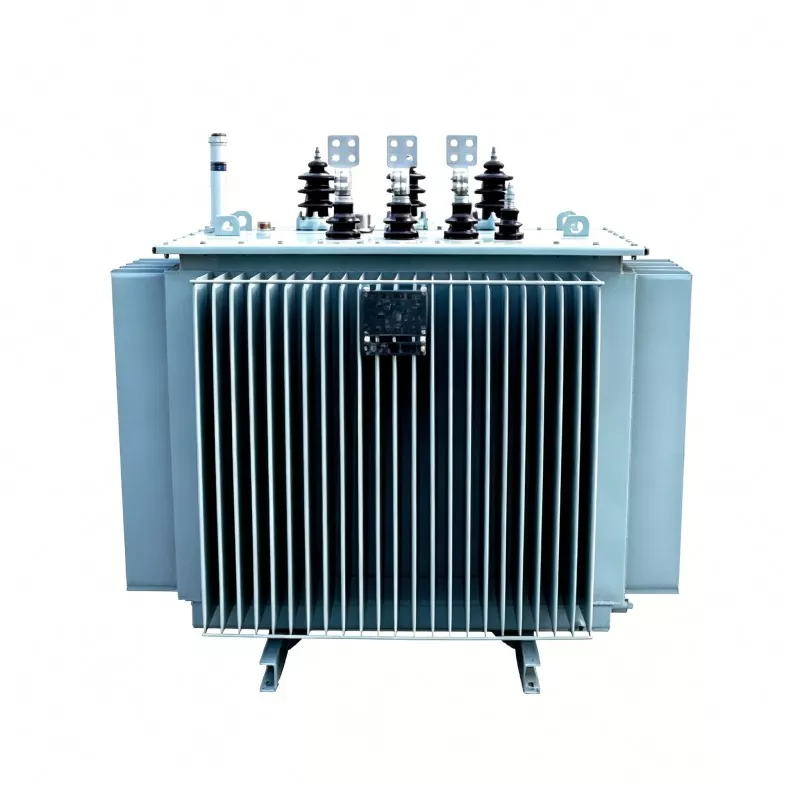

Ο μετασχηματιστής ισχύος Huajidian 34,5 kV 10000 kVA είναι μια κεντρική συσκευή μετάδοσης και διανομής ισχύος που συνδέει το ηλεκτρικό δίκτυο και μεγάλης κλίμακας εξοπλισμός βιομηχανικής παραγωγής. Είναι ειδικά βελτιστοποιημένο για σκληρή λειτουργία συνθήκες όπως αρμονικές παρεμβολές και υπερτάσεις ρεύματος σε εξοπλισμό όπως φούρνους μέσης συχνότητας και ηλεκτρικούς φούρνοι τόξου, λύνοντας τα σημεία πόνου των παραδοσιακών μετασχηματιστών όπως η υψηλή κατανάλωση ενέργειας, το αδύναμο σοκ αντοχή και εύκολη γήρανση.
Ο μετασχηματιστής ισχύος 34,5 kV 10000 kVA χρησιμοποιεί φύλλα πυριτίου με προσανατολισμό κόκκων ψυχρής έλασης υψηλής διαπερατότητας, σε συνδυασμό με μια βελτιστοποιημένη δομή μαγνητικού κυκλώματος, μειώνοντας σημαντικά τις μακροπρόθεσμες απώλειες χωρίς φορτίο και φορτίο, μειώνοντας αποτελεσματικά το κόστος ηλεκτρικής ενέργειας της επιχείρησης, συντομεύοντας την περίοδο απόσβεσης της επένδυσης και ευθυγράμμιση με την τάση πράσινης βιομηχανικής παραγωγής και χαμηλών εκπομπών άνθρακα.
Ο εξοπλισμός διαθέτει εξαιρετική ικανότητα υπερφόρτωσης και αντοχή σε βραχυκύκλωμα, με αντίσταση βραχυκυκλώματος ≥10%, χειρίζεται εύκολα ξαφνικές μεγάλες υπερτάσεις ρεύματος και κρουστικά φορτία στη βιομηχανική παραγωγή. Μπορεί να λειτουργεί συνεχώς και σταθερά σε σκληρά περιβάλλοντα με υψηλές αρμονικές, όπως η τήξη και η θερμή επεξεργασία, αποφεύγοντας τον χρόνο διακοπής της παραγωγής που προκαλείται από αστοχία εξοπλισμού.
Εξοπλισμένο με κυματοειδές δοχείο λαδιού ή πλάκα καλοριφέρ, κατασκευάζει ένα εξαιρετικά αποδοτικό βυθισμένο στο λάδι Σύστημα απαγωγής θερμότητας με κυκλοφορία αέρα, αυτοψύξης/βυθισμένου σε λάδι, που προσφέρει υψηλή απόδοση απαγωγής θερμότητας και συμπαγής δομή. Η πλήρως σφραγισμένη δομή απομονώνει τον αέρα και την υγρασία, αποτρέποντας τη γήρανση του μονωτικού λαδιού και διάβρωση εσωτερικών εξαρτημάτων, παρατείνοντας σημαντικά τη διάρκεια ζωής του εξοπλισμού και επιτυγχάνοντας μακροχρόνια χωρίς συντήρηση λειτουργία, μειώνοντας το επακόλουθο κόστος συντήρησης για τις επιχειρήσεις.
Χρησιμοποιώντας προηγμένη τεχνολογία απόσβεσης κραδασμών πυρήνα και βελτιστοποιημένη δομή μείωσης θορύβου, του εξοπλισμού Ο θόρυβος λειτουργίας είναι πολύ χαμηλότερος από τα βιομηχανικά πρότυπα. Μπορεί να εγκατασταθεί σε χώρους εργοστασίων, γραφείων και κατοικιών περιοχές, που δεν προκαλούν ηχορύπανση και πληρούν πλήρως τις απαιτήσεις περιβαλλοντικής αποδοχής των σύγχρονων εργοστασίων.
|
Στοιχείο παραμέτρου |
Αναλυτικοί Τεχνικοί Δείκτες |
|
Μοντέλο προϊόντος |
ZS-10000/35 (προσαρμόσιμο) |
|
Ονομαστική χωρητικότητα |
10000 kVA (10 MVA) |
|
Πλευρική τάση υψηλής τάσης |
34,5 kV (προαιρετικό εύρος βρύσης ±2×2,5% / ±5%) |
|
Πλευρική τάση χαμηλής τάσης |
Προσαρμοσμένο (10kV, 6,6kV και άλλες προδιαγραφές) |
|
Μέθοδος Ψύξης |
ONAN (αυτοψυκτικός βυθισμένος σε λάδι) / ONAF (αερόψυκτος βυθισμένος σε λάδι) |
|
Ομάδα Σύνδεσης |
Dyn11, YNd11, Dy11 ή προσαρμοσμένες |
|
Ονομαστική συχνότητα |
50 Hz / 60 Hz |
|
Αντίσταση βραχυκυκλώματος |
≥10% (εξαιρετική αντίσταση βραχυκυκλώματος) |
Σημειώσεις προσαρμογής: Εκτός από τις τυπικές παραμέτρους, η Huajidian υποστηρίζει προσαρμογή για ειδικά επίπεδα τάσης, μη τυποποιημένες χωρητικότητες και ειδικά επίπεδα προστασίας για την κάλυψη των αναγκών τροφοδοσίας διαφόρων ειδικών βιομηχανικών σενάρια.
1. Βιομηχανική τήξη: Παρέχει σταθερή διορθωμένη ισχύ για εξοπλισμό υψηλής αρμονίας, όπως επαγωγή μέσης συχνότητας Κλίβανοι θέρμανσης και φούρνοι ηλεκτρικού τόξου.
2. Διανομή ηλεκτρικού δικτύου: Λειτουργεί ως κύριος μετασχηματιστής σε υποσταθμούς 35 kV, επιτυγχάνοντας αποδοτική και σταθερή ισχύ διανομή?
3. Κατασκευή βαριάς βιομηχανίας: Παρέχει συνεχή τροφοδοσία για γραμμές παραγωγής υψηλής ισχύος σε μεγάλες κατεργασίες εργαστήρια και χημικά εργοστάσια·
4. Επέκταση υποδομής: Κατάλληλο για έργα αναβάθμισης και επέκτασης ισχύος σε αεροδρόμια, λιμάνια και μεγάλα εμπορικά συγκροτήματα.
Το 2024, η Huajidian παρείχε έξι προσαρμοσμένους μετασχηματιστές ισχύος 34,5 kV 10000 kVA σε μια τοπική εταιρεία τήξης μετάλλων στην Ινδονησία. Το έργο αφορούσε πολλαπλούς φούρνους ηλεκτρικού τόξου, που χαρακτηρίζονται από ισχυρές αρμονικές παρεμβολές και συχνές διακυμάνσεις φορτίου. Ο προσαρμοσμένος εξοπλισμός διέθετε βελτιστοποιημένες αρμονικές δομές και αντίσταση υπερφόρτωσης, επιτυγχάνοντας 12 μήνες συνεχούς λειτουργίας με μηδενικές βλάβες. Σε σύγκριση με τον αρχικό εξοπλισμό, απώλειες χωρίς φορτίο μειώθηκαν κατά 18%, μειώνοντας σημαντικά το κόστος ηλεκτρικής ενέργειας της εταιρείας και διασφαλίζοντας την αδιάλειπτη λειτουργία του τη γραμμή παραγωγής τήξης.
Ε1: Ποια είναι τα μοναδικά πλεονεκτήματα αυτού του μετασχηματιστή ισχύος 34,5 kV 10000 kVA σε βιομηχανικά σενάρια υψηλής αρμονίας;
A1: Αυτός ο εξοπλισμός είναι ειδικά βελτιστοποιημένος και αναβαθμισμένος για συνθήκες λειτουργίας υψηλής αρμονίας όπως π.χ φούρνοι μέσης συχνότητας και φούρνοι ηλεκτρικού τόξου. Χρησιμοποιεί φύλλα πυριτίου υψηλής ποιότητας και βελτιωμένη δομή μαγνητικού κυκλώματος, που αντιστέκεται αποτελεσματικά στις αρμονικές παρεμβολές. Διαθέτει επίσης σχεδιασμό υψηλής υπερφόρτωσης, ικανό να αντέχει στιγμιαίες υπερτάσεις υψηλού ρεύματος, να αποφεύγει την υπερθέρμανση του εξοπλισμού, τις αυξημένες απώλειες και διακοπές λειτουργίας που προκαλούνται από αρμονικές, εξασφαλίζοντας μακροχρόνια σταθερή λειτουργία των βιομηχανικών γραμμών παραγωγής.
Ε2: Υποστηρίζει το προϊόν προσαρμογή παραμέτρων; Ποιες εγγυήσεις παρέχονται για την παράδοση εξατομικευμένου εξοπλισμού;
A2: Υποστηρίζεται εξατομικευμένη προσαρμογή πλήρους σεναρίου. Ρυθμίσεις χαμηλής τάσης, ομάδες καλωδίωσης, μέθοδοι ψύξης, Τα επίπεδα προστασίας και οι μη τυπικές χωρητικότητες μπορούν να προσαρμοστούν ανάλογα με τις ανάγκες. Η Huajidian διαθέτει πλήρη παραγωγή προσόντα, και το προϊόν υποβάλλεται σε πλήρη δοκιμή και ιχνηλασιμότητα. Οι μεγάλοι μετασχηματιστές είναι επαγγελματικά συσκευάζονται σε ξύλινα κιβώτια και χρησιμοποιούν λύσεις εφοδιαστικής βαρέως τύπου, υποστηρίζοντας τη συνδυασμένη θαλάσσια-στεριά μεταφορά για να εξασφαλίσουν ασφαλής και έγκαιρη παράδοση στο χώρο του έργου.
Ε3: Ποια είναι η διάρκεια ζωής του μετασχηματιστή ισχύος 34,5 kV 10000 kVA;
A3: Είναι υψηλό το επακόλουθο κόστος συντήρησης; A3: Ο εξοπλισμός υιοθετεί μια ολοκληρωμένη, πλήρως σφραγισμένη δομή, απομονώνοντάς το από την εξωτερική υγρασία και τον αέρα, αποτρέποντας τη γήρανση του μονωτικού λαδιού και την εσωτερική διάβρωση. Υπό στάνταρ συνθήκες λειτουργίας, η διάρκεια ζωής του μπορεί να φτάσει τα 20 χρόνια. Ο εξοπλισμός απαιτεί ελάχιστη συντήρηση στο μεταγενέστερα στάδια, μειώνοντας σημαντικά το εργατικό κόστος για συντήρηση και αντικατάσταση ανταλλακτικών, καθιστώντας το συνολικό οικονομική αποδοτικότητα πολύ ανώτερη από τους παραδοσιακούς μετασχηματιστές.
Η Huajidian παρέχει υπηρεσία μίας στάσης, συμπεριλαμβανομένων προσαρμοσμένων λύσεων, κατασκευής, δοκιμών ακριβείας, ασφαλούς μεταφορά και συντήρηση μετά την πώληση. Η επαγγελματική τεχνική ομάδα μας μπορεί να παρέχει εξατομικευμένη τεχνική λύσεις και τις πιο πρόσφατες προνομιακές προσφορές για διάφορα σενάρια έργων. Οι παγκόσμιοι πελάτες είναι ευπρόσδεκτοι ρωτήστε και συνεργαστείτε!
