Σύστημα Ηλεκτρισμού 20MVA, 33kV/11kV, 50Hz/60Hz
Πιστοποιήσεις IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

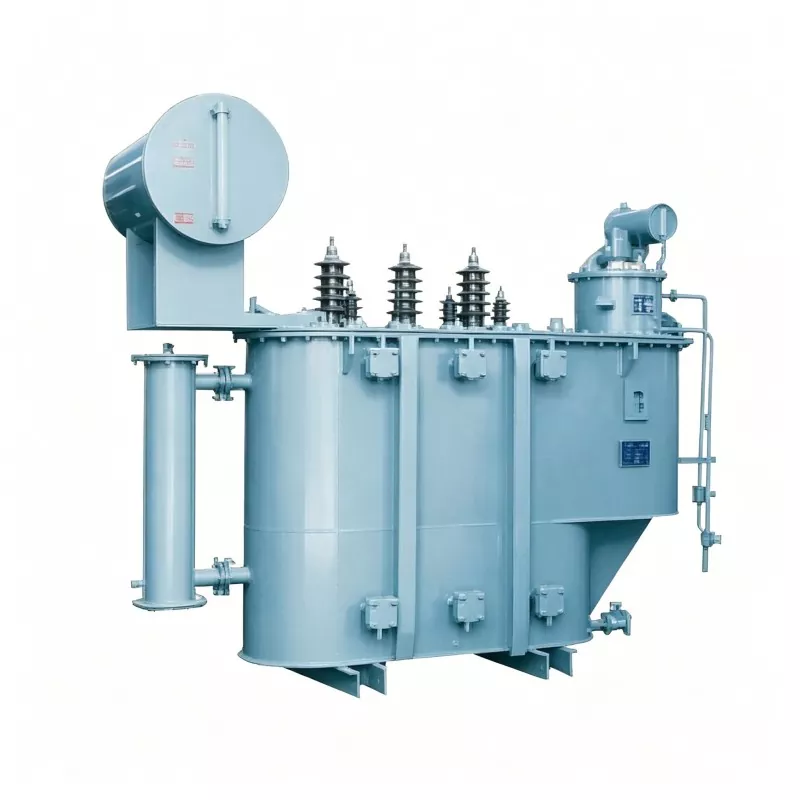

Ο μετασχηματιστής ισχύος 33kV 11kV 20mVA της Huajidian είναι ένας βασικός εξοπλισμός μετάδοσης και διανομής ισχύος για μεσαίες και δίκτυα υψηλής τάσης. Ως επαγγελματίας οικιακός κατασκευαστής μετασχηματιστών ισχύος, η Huajidian αξιοποιεί χρόνια Εμπειρία Ε&Α και παραγωγής για βελτιστοποίηση της δομής και της απόδοσης του προϊόντος. Σε αντίθεση με τα μικρομεσαία μετασχηματιστές διανομής, αυτός ο εξοπλισμός μεγάλης χωρητικότητας αναπτύσσεται κυρίως σε περιφερειακούς κεντρικούς υποσταθμούς, αναλαμβάνοντας το βασικό έργο της διανομής σταδιακά από 33kV έως 11kV. Προσαρμόζεται σε πολύπλοκες συνθήκες δικτύου, αντέχει τη μακροχρόνια λειτουργία υψηλού φορτίου και τις στιγμιαίες κρούσεις βραχυκυκλώματος και χρησιμοποιείται ευρέως σε βασικά έργα όπως αναβαθμίσεις αστικών δικτύων ηλεκτρικής ενέργειας, υποδομές βιομηχανικών πάρκων και διανομή νέων δικτύων ενέργειας.
Το προϊόν είναι πιστοποιημένο με σύστημα ποιότητας ISO, πληροί τα εθνικά πρότυπα ενεργειακής απόδοσης και διαθέτει τυποποιημένα χαρακτηριστικά διαδικασίες κατασκευής και αυστηρός ποιοτικός έλεγχος, ικανοποιώντας τις απαιτήσεις κατασκευής και λειτουργίας διαφόρων υποσταθμούς υψηλών προδιαγραφών.
1. Ονομαστική χωρητικότητα: 20MVA (20000kVA), κατάλληλο για μεσαία έως μεγάλα περιφερειακά σενάρια φορτίου διανομής ισχύος.
2. Επίπεδο τάσης: 33 kV στην πλευρά της υψηλής τάσης, 11 kV στην πλευρά της χαμηλής τάσης. μπορεί να εξοπλιστεί η πλευρά υψηλής τάσης με ±2×2,5% ή ±5% εναλλάκτες βρύσης εκτός φορτίου/εν φορτίου για ευέλικτη ρύθμιση τάσης για προσαρμογή στην τάση δικτύου διακυμάνσεις.
3. Φάση και Συχνότητα: Τριφασικό, 50Hz, συμβατό με τα εγχώρια και διεθνή πρότυπα δικτύου ηλεκτρικής ενέργειας.
4. Ονομαστικό ρεύμα: Περίπου 350A στην πλευρά υψηλής τάσης 33kV και περίπου 1050A στην πλευρά χαμηλής τάσης 11kV πλευρά (υπολογίζεται σύμφωνα με τους τυπικούς τύπους ισχύος, με σταθερή φέρουσα ικανότητα).
Τυπική διαμόρφωση Dyn11/YNd11, που καταστέλλει αποτελεσματικά τις αρμονικές του δικτύου, βελτιώνει την ποιότητα τροφοδοσίας και παροχή αξιόπιστων ουδέτερων συνθηκών γείωσης για την πλευρά χαμηλής τάσης. μια κυρίαρχη διαμόρφωση στη σύγχρονη εξουσία συστήματα διανομής.
7%-10%, προσαρμόσιμο σύμφωνα με τις απαιτήσεις χωρητικότητας βραχυκυκλώματος του υποσταθμού, περιορίζοντας αποτελεσματικά ρεύμα βραχυκυκλώματος και διασφάλιση της ασφάλειας του ηλεκτρικού δικτύου και του τερματικού εξοπλισμού.
Πληροί τα πρότυπα τάσης αντοχής σε παλμούς κεραυνού και αντοχής σε συχνότητα ισχύος για 33kV και 11kV συστήματα. Η τάση αντοχής των κεραυνών στην πλευρά των 33kV φτάνει τα 170kV, επιδεικνύοντας εξαιρετική μόνωση και απόδοση αντικεραυνικής προστασίας, κατάλληλη για σύνθετες συνθήκες εργασίας σε εξωτερικούς χώρους.
Το προϊόν υποστηρίζει απαγωγή θερμότητας διπλής λειτουργίας για προσαρμογή σε διαφορετικά φορτία και περιβαλλοντικές συνθήκες:
- ONAN Oil-Immersed Self-Cooling: Βασίζεται στη φυσική μεταφορά του μονωτικού λαδιού και στην παθητική απαγωγή θερμότητας από το πτερύγια δεξαμενής, κατάλληλα για σενάρια συμβατικού φορτίου, με χαμηλή κατανάλωση ενέργειας και χαμηλό θόρυβο.
- ONAF Oil-Immersed Air-Cooling: Συνδυάζεται με εξωτερικό ανεμιστήρα για εξαναγκασμένη ψύξη αέρα, βελτιώνοντας σημαντικά την ικανότητα υπερφόρτωσης του εξοπλισμού και ικανοποίηση των απαιτήσεων τροφοδοσίας υψηλού φορτίου κατά τη διάρκεια της μέγιστης κατανάλωσης ηλεκτρικής ενέργειας περιόδους.
Ο πυρήνας του εξοπλισμού χρησιμοποιεί φύλλα πυριτίου υψηλής διαπερατότητας ή άμορφα κράματα υλικά χαμηλών απωλειών, αποτελεσματικά μείωση των απωλειών χωρίς φορτίο και φορτίο, πληρώντας τα εθνικά πρότυπα ενεργειακής απόδοσης επιπέδου Ι και ΙΙ. Η συνολική δομή υιοθετεί ένα σφραγισμένο και ανθεκτικό στη διάβρωση σχέδιο, με ενισχυμένο κέλυφος δεξαμενής, κατάλληλο για σύνθετα σενάρια όπως π.χ. εγκατάσταση σε εσωτερικούς και εξωτερικούς χώρους, μεγάλο υψόμετρο και μεγάλες διαφορές θερμοκρασίας. Σχεδιασμός κυκλώματος λαδιού πλήρως σφραγισμένο αποτρέπει τη γήρανση και τη φθορά του μονωτικού λαδιού, μειώνοντας σημαντικά το κόστος συντήρησης αργότερα και εξασφαλίζοντας μακροπρόθεσμη σταθερή λειτουργία του εξοπλισμού.
Ο μετασχηματιστής ισχύος 33kV 11kV 20mVA χρησιμοποιείται ευρέως σε αστικούς υποσταθμούς, υποσταθμούς διανομής βιομηχανικών πάρκων, νέοι υποσταθμοί συνδεδεμένοι στο δίκτυο ενέργειας και έργα ηλεκτροδότησης δημοτικών υποδομών. Είναι κατάλληλο για μεσαίο σε σενάρια παροχής ρεύματος μεγάλου φορτίου, όπως πυκνοκατοικημένες αστικές κατοικημένες περιοχές, μεγάλες βιομηχανικές εγκαταστάσεις, Αεροδρόμιο και σιδηρόδρομος που υποστηρίζει τροφοδοσία ρεύματος, μετατροπή τάσης σταθμού αιολικής και ηλιακής ενέργειας και αναβαθμίσεις ηλεκτρικού δικτύου.
Μελέτη περίπτωσης: Brihart 33/11kV Υποσταθμός GIS στο Μπαγκλαντές
Στο έργο EPC του υποσταθμού Brihart 33/11kV GIS για την αναβάθμιση του συστήματος διανομής ηλεκτρικής ενέργειας στο Μπαγκλαντές, Huadian προσάρμοσε και παρείχε έναν μετασχηματιστή ισχύος 33kV 11kV 20mVA ως βασικό εξοπλισμό υποβάθμισης του υποσταθμού. Στοχεύοντας στο σκληρό περιβάλλον υψηλής θερμοκρασίας και υγρασίας στην τοπική περιοχή, το προϊόν έχει βελτιστοποιήσει το αντιδιαβρωτική, ανθεκτική στην υγρασία και απόδοση θερμότητας και υιοθετεί τη λειτουργία ψύξης αέρα ONAF για να εξασφαλίσει σταθερότητα λειτουργία υπό συνεχή υψηλά φορτία.
Μετά τη θέση σε λειτουργία, ο εξοπλισμός ολοκλήρωσε με επιτυχία τη μετατροπή από ισχύ υψηλής τάσης 33 kV σε 11 kV τάση διανομής, επιλύοντας τα ζητήματα της ανεπαρκούς χωρητικότητας τροφοδοσίας και της ασταθούς τάσης στο Langpu περιοχή. Αυτό εξασφάλισε την παροχή ρεύματος στις γύρω βιομηχανικές και οικιστικές περιοχές, βελτίωσε την αξιοπιστία του περιφερειακό δίκτυο ηλεκτρικής ενέργειας κατά 30% και έχει διατηρήσει σταθερή λειτουργία με μηδενικές βλάβες από την έναρξη λειτουργίας, κερδίζοντας υψηλά κέρδη επαίνους από τον ιδιοκτήτη και τις τοπικές αρχές εξουσίας.
Με τη συνεχή αναβάθμιση των απαιτήσεων εξοικονόμησης ενέργειας και μείωσης της κατανάλωσης του δικτύου ηλεκτρικής ενέργειας, είναι συνιστάται να απαιτείται ρητά ο εξοπλισμός να πληροί τα εθνικά πρότυπα ενεργειακής απόδοσης επιπέδου I και II κατά τη διάρκεια προμήθειας. Τα προϊόντα Huadian χρησιμοποιούν πυρήνες σιδήρου χαμηλών απωλειών και βελτιστοποιημένα σχέδια περιέλιξης, με αποτέλεσμα χαμηλή λειτουργία κατανάλωση ενέργειας και αποτελεσματική μείωση του μακροπρόθεσμου λειτουργικού κόστους.
Αυτό το μοντέλο μετασχηματιστή μεγάλης χωρητικότητας δεν είναι άμεσα διαθέσιμο και πρέπει να προσαρμοστεί με βάση το πραγματικό έργο προϋποθέσεις. Πριν από την προμήθεια, βασικές παράμετροι όπως μέθοδος εγκατάστασης, υψόμετρο, θερμοκρασία περιβάλλοντος και σύστημα Η χωρητικότητα βραχυκυκλώματος πρέπει να επιβεβαιωθεί για να διασφαλιστεί η ακριβής συμβατότητα του εξοπλισμού.
Αυτός ο μετασχηματιστής στάθμης τάσης απαιτεί τη χρήση εξοπλισμού διακοπής υψηλής τάσης 33kV/11kV, εξοπλισμού μεταγωγής με μόνωση αερίου SF6, Το GIS συνδύασε τον ηλεκτρικό εξοπλισμό, και τις συσκευές προστασίας ρελέ για να σχηματίσει ένα πλήρες σύστημα διανομής ισχύος, διασφαλίζοντας την ασφαλή και συμβατή λειτουργία του ηλεκτρικού δικτύου.
Ε1: Είναι αυτός ο μετασχηματιστής ισχύος 33kV 11kV 20mVA κατάλληλος για εξωτερική εγκατάσταση σε μεγάλο υψόμετρο;
Α1: Ναι. Η Huajidian μπορεί να προσαρμόσει τον μετασχηματιστή σύμφωνα με το υψόμετρο και τη θερμοκρασία περιβάλλοντος του έργου, αναβαθμίζοντάς το με μονωτική ενίσχυση σε μεγάλο υψόμετρο, αντοχή στην υπεριώδη ακτινοβολία, διάβρωση και προστασία από την υγρασία. Είναι κατάλληλο για εξωτερικούς εξωτερικούς χώρους, περιβάλλοντα χαμηλής τάσης μεγάλου υψομέτρου και μπορεί να αντέξει σε ακραίες καιρικές συνθήκες συνθήκες όπως υψηλές θερμοκρασίες, ισχυροί άνεμοι και βροχοπτώσεις.
Ε2: Ποια είναι η διαφορά μεταξύ των διαμορφώσεων του εναλλάκτη βρύσης επί φορτίου και του εναλλάκτη βρύσης εκτός φορτίου για αυτόν τον μετασχηματιστή;
A2: Οι εναλλάκτες βρύσης εκτός φορτίου απαιτούν απενεργοποίηση για ρύθμιση τάσης, κατάλληλο για σενάρια με σταθερό δίκτυο συχνότητα αλλαγής τάσης και χαμηλής βρύσης. Οι εναλλάκτες βρύσης επί φορτίου επιτρέπουν τη ρύθμιση της τάσης σε πραγματικό χρόνο χωρίς απενεργοποίηση και χωρίς να επηρεάζεται η κανονική παροχή ρεύματος, κατάλληλο για έργα ηλεκτρικού δικτύου με μεγάλες διακυμάνσεις τάσης και υψηλή απαιτήσεις αξιοπιστίας τροφοδοσίας. Η διαμόρφωση μπορεί να επιλεγεί όπως απαιτείται.
Ε3: Ποια είναι η διάρκεια ζωής και ο κύκλος τακτικής συντήρησης του εξοπλισμού;
A3: Υπό τυπική εγκατάσταση και κανονικές συνθήκες λειτουργίας, η διάρκεια ζωής του εξοπλισμού μπορεί να φτάσει τα 30 χρόνια. Είναι συνιστάται η τακτική συντήρηση ετησίως, συμπεριλαμβανομένης της δοκιμής μονωτικού λαδιού, ελέγχων σφράγισης εξοπλισμού και βαθμονόμηση παραμέτρων γραμμής. Ο εξοπλισμός υιοθετεί μια πλήρως σφραγισμένη δομή, με αποτέλεσμα τη χαμηλή καθημερινή συντήρηση φόρτο εργασίας, χαμηλό κόστος συντήρησης και ισχυρή μακροπρόθεσμη λειτουργική σταθερότητα.
Ως επαγγελματίας κατασκευαστής μετασχηματιστών υψηλής τάσης και πάροχος υπηρεσιών στην Κίνα, η Huajidian διαθέτει πλήρη προσόντα παραγωγής, προηγμένος εξοπλισμός παραγωγής και επαγγελματική τεχνική ομάδα. Μπορούμε να παρέχουμε παγκόσμια πελάτες με υπηρεσίες μίας στάσης, συμπεριλαμβανομένης της προσαρμογής παραμέτρων, σχεδίασης σχεδίων, ακριβών προσφορών, επιτόπου καθοδήγηση εγκατάστασης και συντήρηση μετά την πώληση. Για ανάγκες υποστήριξης έργου υποσταθμού, μη διστάσετε να επικοινωνήσετε για να αποκτήσουμε προσαρμοσμένες τεχνικές λύσεις και προσφορές προμηθειών.
