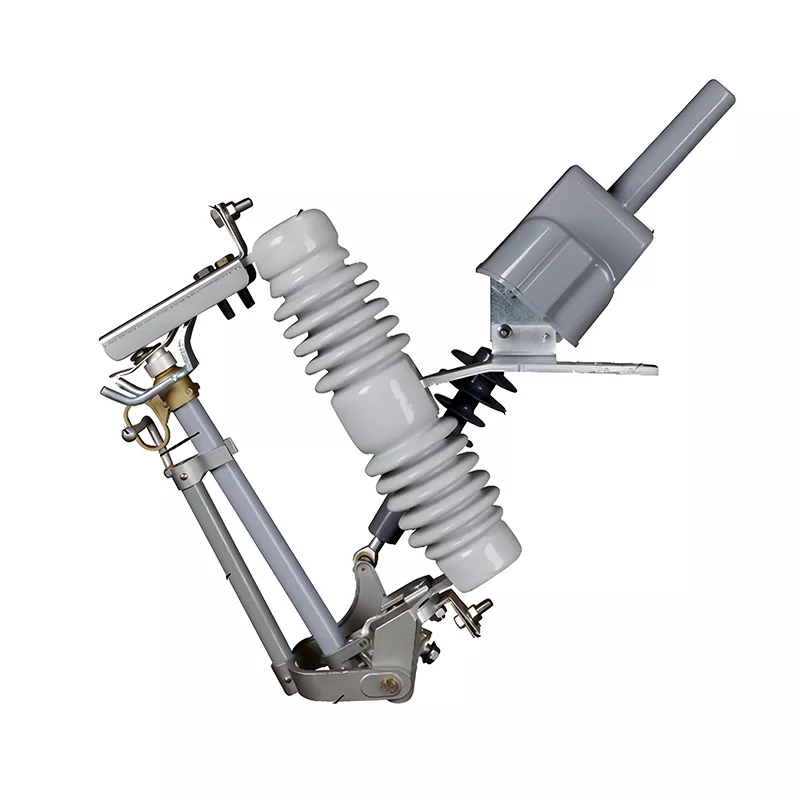

Μηχανοκίνητη ασφάλεια πτώσης από πορσελάνη

Η HUAJIDIAN Porcelain Motorized Drop-out Fuse είναι μια εξωτερική ειδική συσκευή προστασίας υψηλής τάσης προσαρμοσμένη σε συστήματα δικτύων διανομής 10kV, που χρησιμοποιείται κυρίως για την προστασία πυρήνα των μετασχηματιστών διανομής, των ακροδεκτών γραμμής υψηλής τάσης και των διακλαδώσεων. Όταν παρουσιαστεί σφάλμα υπερφόρτωσης ή βραχυκυκλώματος στη γραμμή, η ενσωματωμένη ασφάλεια υψηλής ακρίβειας από κράμα χαλκού-αργύρου της συσκευής λιώνει γρήγορα. Βασιζόμενος στη διπλή δράση της βαρύτητας και στο ενσωματωμένο ελατήριο, ο σωλήνας ασφάλειας πέφτει αυτόματα, σχηματίζοντας ένα καθαρό και διαισθητικό ορατό σημείο θραύσης.

Σε σύγκριση με τις παραδοσιακές ασφάλειες εγκατάλειψης, αυτό το προϊόν διαθέτει σταθερά χαρακτηριστικά ασφάλειας και αξιόπιστη απόδοση κατάσβεσης τόξου. Εξοπλισμένο με μια δομή κατά της κακής λειτουργίας, μπορεί να αποκόψει γρήγορα σφάλματα και να προστατεύσει τον εξοπλισμό ισχύος, ενώ χρησιμεύει επίσης ως σημείο απομόνωσης για την εξασφάλιση ασφαλούς συντήρησης της γραμμής. Εξισορροπώντας τη σταθερότητα λειτουργίας του δικτύου και την ασφάλεια του προσωπικού, είναι μια συσκευή πυρήνα υψηλής απόδοσης και οικονομικά αποδοτική για προστασία σφαλμάτων δικτύου διανομής 10 kV.

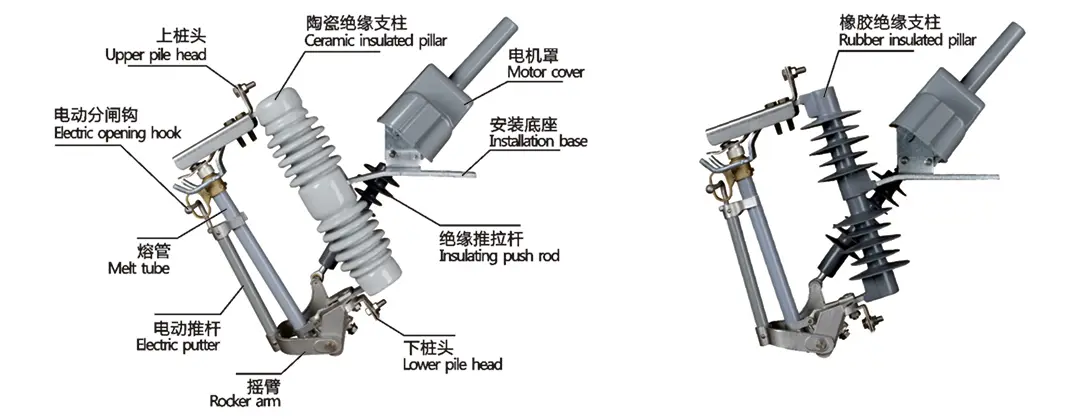

Δομική αναπαράσταση

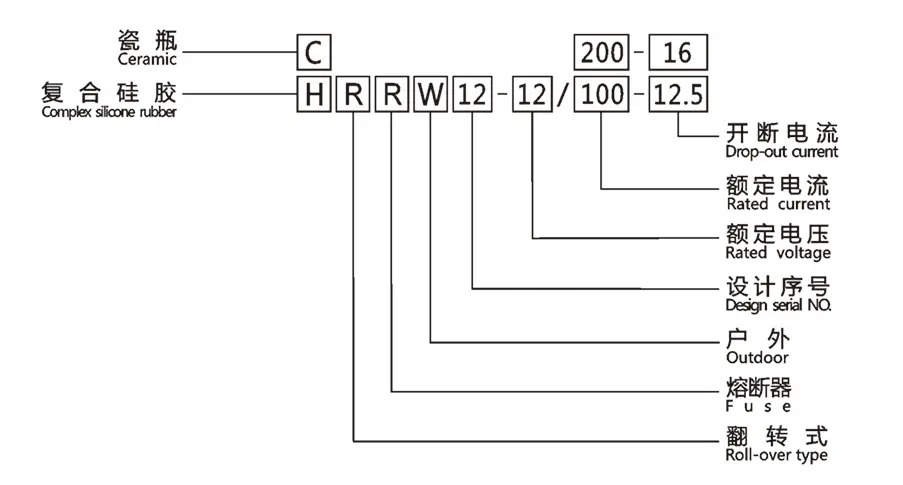

Εισαγωγή τύπου

Βασικά Πλεονεκτήματα Προϊόντος

1. Εξαιρετική απόδοση μόνωσης, Προσαρμόσιμη σε σύνθετα εξωτερικά περιβάλλοντα

Χρησιμοποιώντας ενσωματωμένους μονωτές πορσελάνης υψηλής αντοχής με μεγάλη απόσταση ερπυσμού, διαθέτει εξαιρετικά ισχυρή αντίσταση στη ρύπανση, τη γήρανση και τις καιρικές συνθήκες. Υποστηρίζοντας προαιρετικά επίπεδα προστασίας από τη ρύπανση Κατηγορίας III/Κλάσης IV, μπορεί να προσαρμοστεί σταθερά σε διάφορα περίπλοκα εξωτερικά σενάρια όπως υψηλές και χαμηλές θερμοκρασίες, σκόνη, ομίχλη, μεγάλα υψόμετρα και έντονη ρύπανση. Η πυκνή δομή του μονωτή δεν είναι επιρρεπής σε ρωγμές ή παραμόρφωση κατά τη μακροχρόνια λειτουργία, εξαλείφοντας τα προβλήματα αστοχίας της μόνωσης.

2. Αξιόπιστη κατάσβεση τόξου, ακριβής και ασφαλής αποκοπή σφαλμάτων

Η πορσελάνη Motorized Drop-out Fuse διαθέτει μια ενσωματωμένη ανεξάρτητη δομή πυρόσβεσης τόξου παραγωγής αερίου που απορροφά και σβήνει το τόξο ενεργοποίησης σε πολύ σύντομο χρονικό διάστημα, αποτρέποντας εντελώς την επανέναρξη του τόξου και το τυχαίο κλείσιμο, εξασφαλίζοντας μια ασφαλή και αξιόπιστη λειτουργία εφάπαξ ενεργοποίησης. Η αντίστοιχη ασφάλεια κράματος χαλκού-αργύρου έχει ακριβείς και σταθερές παραμέτρους τήξης, ανταποκρίνεται με ευαισθησία σε μικρές υπερφορτώσεις και ξαφνικά σφάλματα βραχυκυκλώματος, εξαλείφοντας την τυχαία τήξη και την αστοχία λειτουργίας.

3. Βολική εγκατάσταση, εξαιρετικά χαμηλό κόστος συντήρησης

Υιοθετώντας μια καθολική δομική σχεδίαση, μπορεί να προσαρμοστεί απευθείας στα συμβατικά εγκάρσια όπλα διανομής στην αγορά, χωρίς να απαιτούνται σύνθετες επιτόπιες τροποποιήσεις, καθιστώντας την εγκατάσταση και τη θέση σε λειτουργία αποτελεσματική και γρήγορη. Η δομή του προϊόντος είναι απλή και συμπαγής και η αντικατάσταση της ασφάλειας είναι εύκολη, δεν απαιτεί εξειδικευμένο εξοπλισμό ακριβείας για συντήρηση, μειώνοντας σημαντικά το κόστος εργασίας και υλικών επιτόπου, με αποτέλεσμα εξαιρετικά υψηλή μακροπρόθεσμη οικονομική αποδοτικότητα.

4. Ασφαλής Απομόνωση, Εξάλειψη του Κινδύνου Εσφαλμένης λειτουργίας

Μετά από μια ελαττωματική πτώση, η συσκευή σχηματίζει ένα σαφώς ορατό σπάσιμο, λειτουργώντας ως διακόπτης αποσύνδεσης, παρέχοντας ένα τυποποιημένο και ασφαλές σημείο αποσύνδεσης ρεύματος για συντήρηση γραμμής, διάγνωση βλαβών και αντικατάσταση εξοπλισμού. Είναι εξοπλισμένο με ειδική δομή κατά της κακής λειτουργίας, αποφεύγοντας αποτελεσματικά τους κινδύνους τυχαίου κλεισίματος και δυσλειτουργίας που προκαλούνται από ανθρώπινο λάθος και εξωτερικές περιβαλλοντικές παρεμβολές, διασφαλίζοντας πλήρως την προσωπική ασφάλεια του προσωπικού συντήρησης.

Βασικές Τεχνικές Παράμετροι

Σενάρια εφαρμογής

1. Πρωτεύουσα πλευρική προστασία μετασχηματιστών διανομής

Ως η κύρια συσκευή προστασίας για μετασχηματιστές διανομής 10kV, η ασφάλεια πόλωσης πορσελάνης μπορεί να αποσυνδέσει γρήγορα σφάλματα υπερφόρτωσης και βραχυκυκλώματος μετασχηματιστή, αποτρέποντας την εξάντληση και ζημιά του εξοπλισμού, ελαχιστοποιώντας τις επιπτώσεις των σφαλμάτων και διασφαλίζοντας την ασφαλή και σταθερή λειτουργία του εξοπλισμού ισχύος.

2. Έργα Ανακαίνισης Αστικών και Αγροτικών Δικτύων Ηλεκτρικής Ενέργειας

Κατάλληλο για απομακρυσμένα αγροτικά δίκτυα ηλεκτρικής ενέργειας και νεόδμητες ή ανακαινισμένες γραμμές διανομής, δεν απαιτεί πολύπλοκα συστήματα τροφοδοσίας και ελέγχου, είναι απλό στη λειτουργία, έχει χαμηλό κόστος επένδυσης και προσαρμόζεται τέλεια στα διασκορπισμένα και ευρείας κάλυψης χαρακτηριστικά των αγροτικών δικτύων ηλεκτρικής ενέργειας.

3. Προστασία Γραμμών Υψηλής Τάσης σε Βιομηχανικά Πάρκα

Χρησιμοποιείται για την προστασία τερματικών και διακλαδώσεων γραμμών διανομής υψηλής τάσης 10 kV σε εργοστασιακές περιοχές, σε συνδυασμό με διακόπτες τμηματοποίησης γραμμής, μπορεί να επιτύχει γρήγορα εντοπισμό και απομόνωση σφαλμάτων, αποφεύγοντας μεγάλες διακοπές ρεύματος στις εργοστασιακές γραμμές παραγωγής και εξασφαλίζοντας σταθερή παροχή ρεύματος για βιομηχανική παραγωγή.

Περίπτωση πρακτικής εφαρμογής

1. Υπόβαθρο υπόθεσης

Έργο ανακαίνισης αγροτικού δικτύου ηλεκτρικής ενέργειας σε επίπεδο κομητείας στη Βόρεια Κίνα το 2025. Οι τοπικές γραμμές ηλεκτρικής ενέργειας ήταν διάσπαρτες και οι εξωτερικές καιρικές συνθήκες όπως καταιγίδες, αμμοθύελλες και χαμηλές θερμοκρασίες ήταν συχνές, καθιστώντας δύσκολη την επιθεώρηση σφαλμάτων σε μεγάλο υψόμετρο. Οι υπάρχουσες συνηθισμένες ασφάλειες είχαν κακή απόδοση κατά της ρύπανσης και χαμηλές δυνατότητες αναγνώρισης σφαλμάτων, που οδηγούσαν εύκολα σε αναζωπύρωση τόξου και εσφαλμένη ενεργοποίηση της γραμμής, με αποτέλεσμα καθυστερημένη συντήρηση και κακή σταθερότητα τροφοδοσίας.

2. Λύση εφαρμογής

Το έργο αγόρασε μαζικά την HUAJIDIAN 12kV/200A αντιρρυπαντική πορσελάνη τεσσάρων επιπέδων, εγκαθιστώντας την στην κύρια πλευρά 86 μετασχηματιστών που είναι τοποθετημένοι σε πόλο και στους ακροδέκτες 32 γραμμών διακλάδωσης εντός της περιοχής. Οι προδιαγραφές των ασφαλειών προσαρμόστηκαν σύμφωνα με τη χωρητικότητα του μετασχηματιστή στο εργοτάξιο και παρασχέθηκαν αποκλειστικές μονωμένες ράβδοι λειτουργίας και εφεδρικές ασφάλειες για προσαρμογή σε περίπλοκες εξωτερικές συνθήκες.

3. Αποτελέσματα Εφαρμογής

Ο εξοπλισμός λειτούργησε σταθερά για ένα χρόνο κάτω από ακραίες καιρικές συνθήκες, όπως καταιγίδες και χαμηλές θερμοκρασίες, με ακριβείς και χωρίς σφάλματα ενέργειες προστασίας και χωρίς προβλήματα ανάφλεξης τόξου ή αστοχίας μόνωσης. Η διαισθητική γωνία πτώσης επιτρέπει στο προσωπικό συντήρησης να εντοπίζει γρήγορα σφάλματα στο έδαφος, εξαλείφοντας την ανάγκη για αναρρίχηση στύλου και βελτιώνοντας την αποτελεσματικότητα αντιμετώπισης προβλημάτων κατά 60%. Η απλοποιημένη δομή αντικατάστασης μειώνει το ημερήσιο κόστος συντήρησης κατά 45%, επιλύοντας πλήρως τα σημεία πόνου του δύσκολου χειρισμού σφαλμάτων και του υψηλού κόστους συντήρησης σε αγροτικά δίκτυα ηλεκτρικής ενέργειας, κερδίζοντας υψηλή αναγνώριση από τις μονάδες συντήρησης του δικτύου ηλεκτρικής ενέργειας.

Οδηγίες εγκατάστασης και συντήρησης

1. Απαιτήσεις εγκατάστασης

Ο εξοπλισμός πρέπει να εγκατασταθεί σταθερά σε εγκάρσιο βραχίονα διανομής εξωτερικού χώρου. Το ύψος και η απόσταση εγκατάστασης πρέπει να πληρούν τα πρότυπα απόστασης ασφαλείας του δικτύου διανομής 10 kV. Η θέση εγκατάστασης θα πρέπει να έχει καθαρή θέα, διευκολύνοντας την παρατήρηση της κατάστασης του εξοπλισμού και τη χειροκίνητη λειτουργία. Η εγκατάσταση σε σκληρά περιβάλλοντα με ισχυρούς κραδασμούς, συσσώρευση διαβρωτικού αερίου ή μακροχρόνια συσσώρευση νερού απαγορεύεται αυστηρά.

2. Έλεγχος μετά την εγκατάσταση

Μετά την εγκατάσταση, ελέγξτε την ευελιξία του σωλήνα ασφαλειών για να βεβαιωθείτε ότι δεν υπάρχει εμπλοκή. επιβεβαιώστε ότι η σύνδεση επαφής είναι ασφαλής και ότι η γωνία πτώσης πληροί το πρότυπο σχεδιασμού 65°±5° για να διασφαλιστεί η κανονική πτώση σε περίπτωση σφάλματος. Ταυτόχρονα, βεβαιωθείτε ότι οι προδιαγραφές της ασφάλειας ταιριάζουν με τη χωρητικότητα του μετασχηματιστή για να αποφύγετε τη βλάβη του εξοπλισμού που προκαλείται από αναντιστοιχίες παραμέτρων.

3. Συντήρηση ρουτίνας

Καθαρίζετε τακτικά τη σκόνη και τη βρωμιά από την επιφάνεια του μονωτή για να αποτρέψετε ατυχήματα λόγω αναρρόφησης. ελέγχετε τακτικά τη διάβρωση των εξαρτημάτων του μηχανικού κιβωτίου ταχυτήτων και την παραμόρφωση των σωλήνων ασφαλειών και αντικαταστήστε τα γερασμένα ή κατεστραμμένα μέρη αμέσως. Μετά από ακραία καιρικά φαινόμενα όπως καταιγίδες, ισχυροί άνεμοι και χιονοθύελλες, απαιτείται ειδική επιθεώρηση του εξοπλισμού για τον εντοπισμό πιθανών κινδύνων για την ασφάλεια εκ των προτέρων.

Προαιρετικές διαμορφώσεις και υπηρεσίες προσαρμογής

1. Προσαρμογή παραμέτρων: Το ονομαστικό ρεύμα, η ικανότητα διακοπής βραχυκυκλώματος και το επίπεδο προστασίας από τη ρύπανση μπορούν να προσαρμοστούν σύμφωνα με τις παραμέτρους γραμμής και μετασχηματιστή του χρήστη.

2. Αναβάθμιση λειτουργίας: Διατίθενται προαιρετικά μοντέλα με λειτουργία θραύσης φορτίου για την επίτευξη ασφαλών εργασιών ανοίγματος και κλεισίματος υπό συνθήκες φορτίου.

3. Αναβάθμιση υλικού: Διατίθενται σύνθετες εκδόσεις μονωτήρων, με βελτιωμένη αντίσταση στη γήρανση και αντοχή σε φλας, κατάλληλες για περιοχές με μεγάλο υψόμετρο και πολύ μολυσμένες περιοχές.

4. Αντιστοίχιση εξαρτημάτων: Διατίθενται προσαρμοσμένες μονωτικές ράβδοι λειτουργίας, ασφάλειες πλήρους προδιαγραφής και οδηγίες εγκατάστασης επί τόπου.

FAQ

Ε1: Πώς να λύσετε το πρόβλημα της συχνής εμφύσησης της ασφάλειας ή της αστοχίας λειτουργίας κατά τη χρήση της ασφάλειας από πορσελάνη με κινητήρα;

A1: Οι συχνές εκρήξεις ασφαλειών προκαλούνται συχνά από αναντιστοιχία προδιαγραφών ρεύματος ασφαλειών ή μακροχρόνια υπερφόρτωση του κυκλώματος. Η αστοχία του εξοπλισμού οφείλεται γενικά σε εμπλοκή του σωλήνα ασφαλειών ή γήρανση της μηχανικής δομής. Συνιστάται να ελέγχετε πρώτα εάν οι προδιαγραφές της ασφάλειας ταιριάζουν με τη χωρητικότητα του μετασχηματιστή, να καθαρίζετε τακτικά τα εξαρτήματα του κιβωτίου ταχυτήτων, να αντικαθιστάτε τις παλιές ασφάλειες και να διασφαλίζετε την ομαλή κίνηση του σωλήνα ασφαλειών για την αποτελεσματική επίλυση αυτών των προβλημάτων.

Ε2: Ποια είναι τα βασικά πλεονεκτήματα των προϊόντων HUAJIDIAN σε σύγκριση με τις παραδοσιακές συνηθισμένες ασφάλειες εγκατάλειψης;

A2: Τα βασικά πλεονεκτήματα είναι κυρίως τρία: Πρώτον, η χρήση ασφαλειών από κράμα χαλκού-αργύρου εξασφαλίζει ακριβείς παραμέτρους τήξης και πιο ευαίσθητη απόκριση σφαλμάτων. Δεύτερον, η ενσωματωμένη δομή πυρόσβεσης τόξου που παράγει αέριο αποτρέπει την ανάφλεξη του τόξου, βελτιώνοντας σημαντικά τη λειτουργική ασφάλεια. Τρίτον, η δομή διπλής εγκατάλειψης βαρύτητας + ελατηρίου παρέχει σταθερή λειτουργία και σαφή γωνία πτώσης, επιτρέποντας την αντιμετώπιση προβλημάτων χωρίς αναρρίχηση στύλου, μειώνοντας τη δυσκολία συντήρησης και το κόστος και προσφέρει σημαντικά υψηλότερη συνολική οικονομική απόδοση από τα παραδοσιακά προϊόντα.
